Hパイル
地盤
製品概要
構造物を地中で力強く支える。高い支持力と耐久性を誇るプレキャストコンクリート杭。住宅基礎用 H 型 PC パイル。
特徴と適応範囲

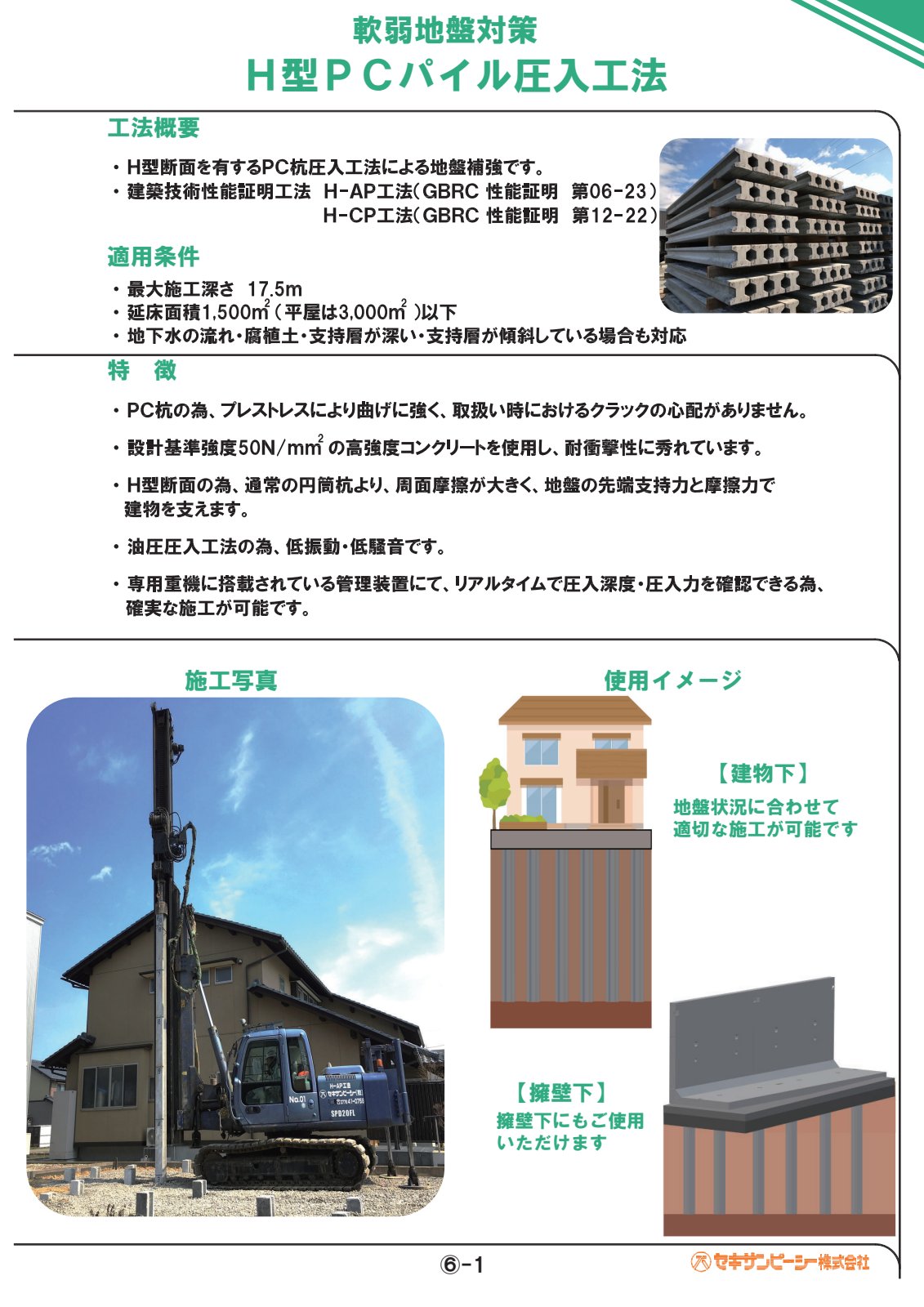

プレストレスPC杭・油圧圧入工法の特長
PC杭のためプレストレスにより曲げに強く、取扱い時のクラックの心配がありません。設計基準強度50N/mm²の高強度コンクリートを使用し、耐衝撃性に優れています。H型断面のため通常の円筒杭より周面摩擦が大きく、地盤の先端支持力と摩擦力で建物を支えます。油圧圧入工法のため低振動・低騒音です。専用重機の管理装置でリアルタイムに圧入深度・圧入力を確認でき、確実な施工が可能です。
設計条件
| 規格・認定 | 最大施工深さ17.5m |
|---|---|
| サイズ範囲 | 延床面積1500m²（平屋は3000m²）以下 |
| 対応用途 | 地下水の流れ・腐植土・支持層が深い・支持層が傾斜している場合も対応 |
| 土質荷重条件 | 標準住宅荷重対応 |
寸法図
※ 規格表の各寸法記号の位置は本図をご参照ください。
規格表
| 呼び名 (断面) (mm) | 杭長 L (m) | 参考質量 W (kg) | 有効プレストレス δce (N/mm²) | 断面積 Ap (m²) | PC鋼より線 2.9mm 3本撚り (本) | ひび割れ曲げモーメント M (kN·m) | 長期許容軸方向力 Pa (kN) |
|---|---|---|---|---|---|---|---|
| 200×200 | 2.5 | 188 | 2.77 | 0.0308 | 4 | 5.6 | 299 |
| 200×200 | 3.0 | 225 | 2.77 | 0.0308 | 4 | 5.6 | 299 |
| 200×200 | 3.5 | 263 | 2.77 | 0.0308 | 4 | 5.6 | 299 |
| 200×200 | 4.0 | 300 | 2.77 | 0.0308 | 4 | 5.6 | 299 |
| 200×200 | 4.5 | 338 | 2.77 | 0.0308 | 4 | 5.6 | 299 |
| 200×200 | 5.0 | 375 | 2.77 | 0.0308 | 4 | 5.6 | 299 |
| 200×200 | 5.5 | 413 | 2.77 | 0.0308 | 4 | 5.6 | 299 |
| 200×200 | 6.0 | 450 | 2.77 | 0.0308 | 4 | 5.6 | 299 |
| 200×200 | 6.5 | 488 | 2.77 | 0.0308 | 4 | 5.6 | 299 |
| 200×200 | 7.0 | 525 | 4.16 | 0.0308 | 6 | 6.6 | 256 |
| 200×200 | 7.5 | 563 | 4.16 | 0.0308 | 6 | 6.6 | 256 |
| 200×200 | 8.0 | 600 | 4.16 | 0.0308 | 6 | 6.6 | 256 |
- ※断面は H 型 200×200mm。呼び名は断面寸法（mm）、杭長 L で選定します。
- ※有効プレストレス δce・PC鋼より線本数・ひび割れ曲げモーメント M・長期許容軸方向力 Pa は杭長 L=7.0m 以上で異なります。
- ※H型PCパイル圧入工法（GBRC性能証明 第06-23 H-AP工法／第12-22 H-CP工法）。最大施工深さ 17.5m。
データ出典: セキサンピーシー カタログ H型PCパイル圧入工法 掲載値
この製品の CAD データをダウンロード
CADダウンロード一覧ページの本製品の行へ移動します（DWG / JWW / SFC / BFO / PDF 形式）。
