CULVERT

ボックスカルバート

カルバート

製品概要

用水路から地下道、貯水槽まで多目的に活躍。強靭な耐荷重性能を誇るプレキャスト箱型構造物。

特徴と適応範囲

主要な公的基準規格に適合

道路土工カルバート工指針（日本道路協会）、プレキャストボックスカルバート設計施工要領、同技術マニュアル、下水道用認定資器材認定など、各種基準規格に適合した安心・安全・高品質な製品です。

用途に応じた連結方法を選択可能

通常敷設型はボルト締め連結を標準とし、縦方向連結型ではPC鋼材連結に加え、止水性・耐震性に優れた高弾性樹脂による耐震連結（TB連結）にも対応します。TB連結は函渠内作業が不要で作業環境の改善にもつながります。

幅広い内幅サイズを規格化

内幅（B）を通常敷設型で0.3〜1.0m、縦方向連結型で0.6〜5.0mまで規格化しており、多様な現場条件に対応します。

特殊条件・各種異型製品に対応

荷重・使用・施工などの特殊条件に加え、斜角・開口・分割・差筋といった各種異型製品にも対応いたします。

設計条件

規格・認定	道路土工カルバート工指針、プレキャストボックスカルバート設計施工要領／技術マニュアル、下水道用認定資器材認定に適合。縦方向連結型は技術審査証明（技審証第2502号）、NETIS登録（KK-070004-VE）
サイズ範囲	内幅 300〜5000mm（多サイズ対応）
対応用途	用水路 / 地下道 / 貯水槽
土質荷重条件	設計自動車荷重245kN、適用土被り0.2〜3.0m。単位体積重量アスファルト22.5・土18.0・鉄筋コンクリート24.5kN/m³

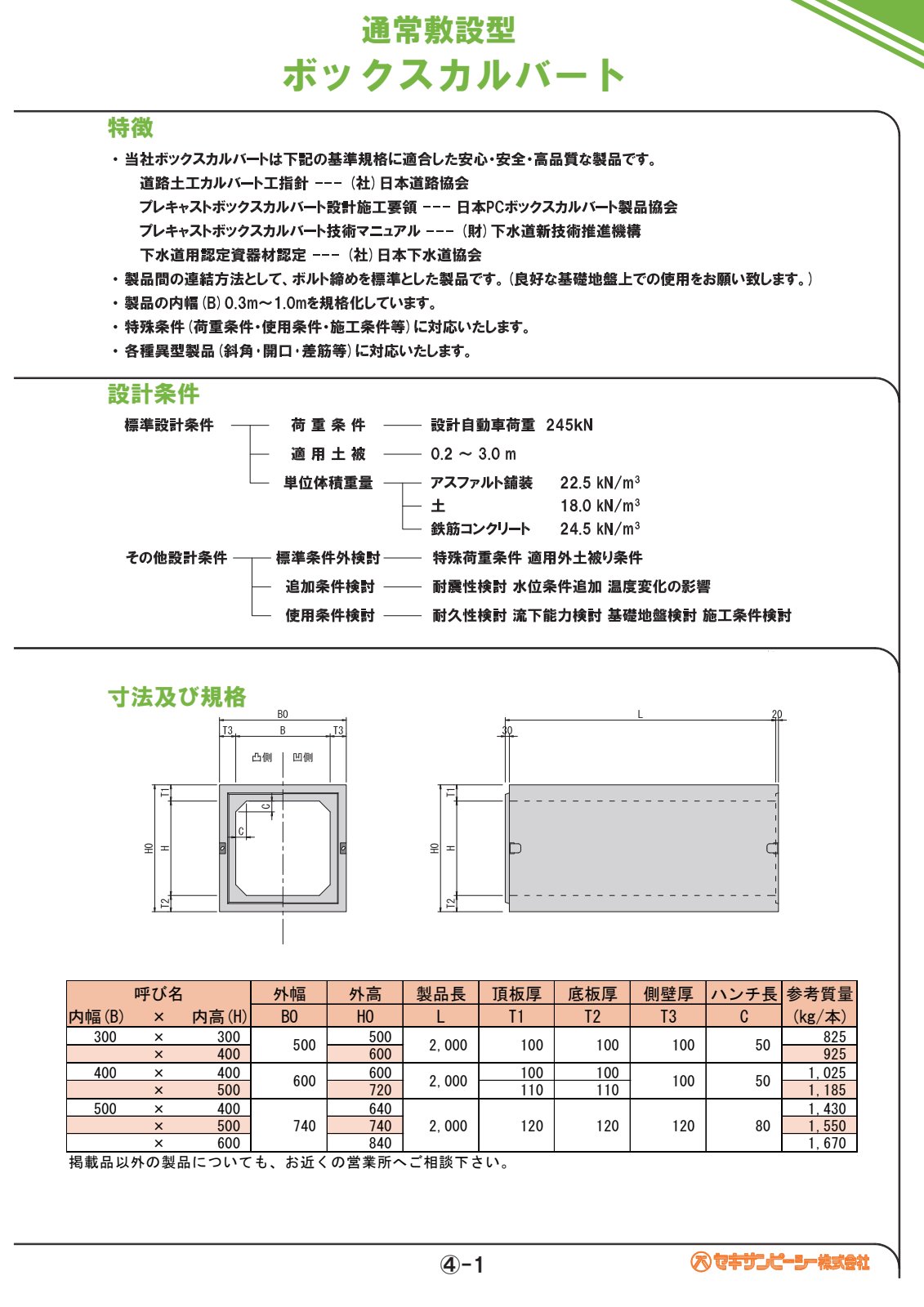

寸法図

※ 下の規格表のプルダウン（敷設タイプ等）を選ぶと、対応する寸法図に切り替わります。各寸法記号の位置は本図をご参照ください。

規格表

敷設タイプ

内幅 B (mm)

内幅 B (mm)	内高 H (mm)	外幅 (mm)	外高 (mm)	頂版厚 (mm)	底版厚 (mm)	側壁厚 (mm)	ハンチ (mm)	製品長 L (mm)	参考質量 (kg)
300	300	500	500	100	100	100	50	2,000	825
300	400	500	600	100	100	100	50	2,000	925
400	400	600	600	100	100	100	50	2,000	1,025
400	500	600	720	110	110	100	50	2,000	1,185
500	400	740	640	120	120	120	80	2,000	1,430
500	500	740	740	120	120	120	80	2,000	1,550
500	600	740	840	120	120	120	80	2,000	1,670

内幅 B (mm)	内高 H (mm)	外幅 (mm)	外高 (mm)	頂版厚 (mm)	底版厚 (mm)	側壁厚 (mm)	ハンチ (mm)	製品長 L (mm)	参考質量 (kg)
600	400	860	660	130	130	130	100	1,998	1,740
600	500	860	760	130	130	130	100	1,998	1,870
600	600	860	860	130	130	130	100	1,998	2,000
600	700	860	960	130	130	130	100	1,998	2,130
600	800	860	1,060	130	130	130	100	1,998	2,260
700	500	960	760	130	130	130	100	1,998	2,000
700	600	960	860	130	130	130	100	1,998	2,130
700	700	960	960	130	130	130	100	1,998	2,260
700	800	960	1,060	130	130	130	100	1,998	2,390
700	900	960	1,160	130	130	130	100	1,998	2,520
800	600	1,060	860	130	130	130	100	1,998	2,260
800	700	1,060	960	130	130	130	100	1,998	2,390
800	800	1,060	1,060	130	130	130	100	1,998	2,520
800	900	1,060	1,160	130	130	130	100	1,998	2,650
800	1,000	1,060	1,260	130	130	130	100	1,998	2,780
900	700	1,160	960	130	130	130	100	1,998	2,520
900	800	1,160	1,060	130	130	130	100	1,998	2,650
900	900	1,160	1,160	130	130	130	100	1,998	2,780
900	1,000	1,160	1,260	130	130	130	100	1,998	2,910
900	1,100	1,160	1,360	130	130	130	100	1,998	3,040
1,000	800	1,260	1,060	130	130	130	150	1,998	2,900
1,000	900	1,260	1,160	130	130	130	150	1,998	3,030
1,000	1,000	1,260	1,260	130	130	130	150	1,998	3,160
1,000	1,100	1,260	1,360	130	130	130	150	1,998	3,290
1,000	1,200	1,260	1,460	130	130	130	150	1,998	3,420

内幅 B (mm)	内高 H (mm)	外幅 (mm)	外高 (mm)	頂版厚 (mm)	底版厚 (mm)	側壁厚 (mm)	ハンチ (mm)	製品長 L (mm)	参考質量 (kg)
600	400	860	660	130	130	130	100	1,995	1,740
600	500	860	760	130	130	130	100	1,995	1,870
600	600	860	860	130	130	130	100	1,995	2,000
600	700	860	960	130	130	130	100	1,995	2,130
600	800	860	1,060	130	130	130	100	1,995	2,260
700	500	960	760	130	130	130	100	1,995	2,000
700	600	960	860	130	130	130	100	1,995	2,130
700	700	960	960	130	130	130	100	1,995	2,260
700	800	960	1,060	130	130	130	100	1,995	2,390
700	900	960	1,160	130	130	130	100	1,995	2,520
800	600	1,060	860	130	130	130	100	1,995	2,260
800	700	1,060	960	130	130	130	100	1,995	2,390
800	800	1,060	1,060	130	130	130	100	1,995	2,520
800	900	1,060	1,160	130	130	130	100	1,995	2,650
800	1,000	1,060	1,260	130	130	130	100	1,995	2,780
900	600	1,160	860	130	130	130	100	1,995	2,390
900	700	1,160	960	130	130	130	100	1,995	2,520
900	800	1,160	1,060	130	130	130	100	1,995	2,650
900	900	1,160	1,160	130	130	130	100	1,995	2,780
900	1,000	1,160	1,260	130	130	130	100	1,995	2,910
900	1,100	1,160	1,360	130	130	130	100	1,995	3,040
1,000	600	1,260	860	130	130	130	150	1,995	2,640
1,000	700	1,260	960	130	130	130	150	1,995	2,770
1,000	800	1,260	1,060	130	130	130	150	1,995	2,900
1,000	900	1,260	1,160	130	130	130	150	1,995	3,030
1,000	1,000	1,260	1,260	130	130	130	150	1,995	3,160
1,000	1,100	1,260	1,360	130	130	130	150	1,995	3,290
1,000	1,200	1,260	1,460	130	130	130	150	1,995	3,420

内幅 B (mm)	内高 H (mm)	外幅 (mm)	外高 (mm)	頂版厚 (mm)	底版厚 (mm)	側壁厚 (mm)	ハンチ (mm)	製品長 L (mm)	参考質量 (kg)
1,100	700	1,350	950	125	125	125	150	1,995	2,790
1,100	800	1,350	1,050	125	125	125	150	1,995	2,910
1,100	900	1,350	1,150	125	125	125	150	1,995	3,040
1,100	1,000	1,350	1,250	125	125	125	150	1,995	3,160
1,100	1,100	1,350	1,350	125	125	125	150	1,995	3,290
1,100	1,200	1,350	1,450	125	125	125	150	1,995	3,410
1,100	1,300	1,350	1,550	125	125	125	150	1,995	3,540
1,200	700	1,450	950	125	125	125	150	1,995	2,910
1,200	800	1,450	1,050	125	125	125	150	1,995	3,040
1,200	900	1,450	1,150	125	125	125	150	1,995	3,160
1,200	1,000	1,450	1,250	125	125	125	150	1,995	3,290
1,200	1,100	1,450	1,350	125	125	125	150	1,995	3,410
1,200	1,200	1,450	1,450	125	125	125	150	1,995	3,540
1,200	1,300	1,450	1,550	125	125	125	150	1,995	3,660
1,200	1,400	1,450	1,650	125	125	125	150	1,995	3,790
1,200	1,500	1,450	1,750	125	125	125	150	1,995	3,910
1,200	1,600	1,450	1,850	125	125	125	150	1,995	4,040
1,300	700	1,550	950	125	125	125	150	1,995	3,040
1,300	800	1,550	1,050	125	125	125	150	1,995	3,160
1,300	900	1,550	1,150	125	125	125	150	1,995	3,290
1,300	1,000	1,550	1,250	125	125	125	150	1,995	3,410
1,300	1,100	1,550	1,350	125	125	125	150	1,995	3,540
1,300	1,200	1,550	1,450	125	125	125	150	1,995	3,660
1,300	1,300	1,550	1,550	125	125	125	150	1,995	3,790
1,300	1,400	1,550	1,650	125	125	125	150	1,995	3,910
1,300	1,500	1,550	1,750	125	125	125	150	1,995	4,040
1,300	1,600	1,550	1,850	125	125	125	150	1,995	4,160
1,300	1,700	1,550	1,950	125	125	125	150	1,995	4,290
1,300	1,800	1,550	2,050	125	125	125	150	1,995	4,410
1,400	700	1,700	1,000	150	150	150	150	1,995	3,830
1,400	800	1,700	1,100	150	150	150	150	1,995	3,980
1,400	900	1,700	1,200	150	150	150	150	1,995	4,130
1,400	1,000	1,700	1,300	150	150	150	150	1,995	4,280
1,400	1,100	1,700	1,400	150	150	150	150	1,995	4,430
1,400	1,200	1,700	1,500	150	150	150	150	1,995	4,580
1,400	1,300	1,700	1,600	150	150	150	150	1,995	4,730
1,400	1,400	1,700	1,700	150	150	150	150	1,995	4,880
1,400	1,500	1,700	1,800	150	150	150	150	1,995	5,030
1,400	1,600	1,700	1,900	150	150	150	150	1,995	5,180
1,400	1,700	1,700	2,000	150	150	150	150	1,995	5,330
1,400	1,800	1,700	2,100	150	150	150	150	1,995	5,480
1,400	1,900	1,700	2,200	150	150	150	150	1,995	5,630
1,500	700	1,800	1,000	150	150	150	150	1,995	3,980
1,500	800	1,800	1,100	150	150	150	150	1,995	4,130
1,500	900	1,800	1,200	150	150	150	150	1,995	4,280
1,500	1,000	1,800	1,300	150	150	150	150	1,995	4,430
1,500	1,100	1,800	1,400	150	150	150	150	1,995	4,580
1,500	1,200	1,800	1,500	150	150	150	150	1,995	4,730
1,500	1,300	1,800	1,600	150	150	150	150	1,995	4,880
1,500	1,400	1,800	1,700	150	150	150	150	1,995	5,030
1,500	1,500	1,800	1,800	150	150	150	150	1,995	5,180
1,500	1,600	1,800	1,900	150	150	150	150	1,995	5,330
1,500	1,700	1,800	2,000	150	150	150	150	1,995	5,480
1,500	1,800	1,800	2,100	150	150	150	150	1,995	5,630
1,500	1,900	1,800	2,200	150	150	150	150	1,995	5,780
1,500	2,000	1,800	2,300	150	150	150	150	1,995	5,930

内幅 B (mm)	内高 H (mm)	外幅 (mm)	外高 (mm)	頂版厚 (mm)	底版厚 (mm)	側壁厚 (mm)	ハンチ (mm)	製品長 L (mm)	参考質量 (kg)
1,600	700	1,900	1,000	150	150	150	150	1,995	4,130
1,600	800	1,900	1,100	150	150	150	150	1,995	4,280
1,600	900	1,900	1,200	150	150	150	150	1,995	4,430
1,600	1,000	1,900	1,300	150	150	150	150	1,995	4,580
1,600	1,100	1,900	1,400	150	150	150	150	1,995	4,730
1,600	1,200	1,900	1,500	150	150	150	150	1,995	4,880
1,600	1,300	1,900	1,600	150	150	150	150	1,995	5,030
1,600	1,400	1,900	1,700	150	150	150	150	1,995	5,180
1,600	1,500	1,900	1,800	150	150	150	150	1,995	5,330
1,600	1,600	1,900	1,900	150	150	150	150	1,995	5,480
1,600	1,700	1,900	2,000	150	150	150	150	1,995	5,630
1,600	1,800	1,900	2,100	150	150	150	150	1,995	5,780
1,600	1,900	1,900	2,200	150	150	150	150	1,995	5,930
1,600	2,000	1,900	2,300	150	150	150	150	1,995	6,080
1,700	700	2,000	1,020	160	160	150	150	1,995	4,480
1,700	800	2,000	1,120	160	160	150	150	1,995	4,630
1,700	900	2,000	1,220	160	160	150	150	1,995	4,780
1,700	1,000	2,000	1,320	160	160	150	150	1,995	4,930
1,700	1,100	2,000	1,420	160	160	150	150	1,995	5,080
1,700	1,200	2,000	1,520	160	160	150	150	1,995	5,230
1,700	1,300	2,000	1,620	160	160	150	150	1,995	5,380
1,700	1,400	2,000	1,720	160	160	150	150	1,995	5,530
1,700	1,500	2,000	1,820	160	160	150	150	1,995	5,680
1,700	1,600	2,000	1,920	160	160	150	150	1,995	5,830
1,700	1,700	2,000	2,020	160	160	150	150	1,995	5,980
1,700	1,800	2,000	2,120	160	160	150	150	1,995	6,130
1,700	1,900	2,000	2,220	160	160	150	150	1,995	6,280
1,700	2,000	2,000	2,320	160	160	150	150	1,995	6,430
1,800	700	2,100	1,020	160	160	150	150	1,995	4,640
1,800	800	2,100	1,120	160	160	150	150	1,995	4,790
1,800	900	2,100	1,220	160	160	150	150	1,995	4,940
1,800	1,000	2,100	1,320	160	160	150	150	1,995	5,090
1,800	1,100	2,100	1,420	160	160	150	150	1,995	5,240
1,800	1,200	2,100	1,520	160	160	150	150	1,995	5,390
1,800	1,300	2,100	1,620	160	160	150	150	1,995	5,540
1,800	1,400	2,100	1,720	160	160	150	150	1,995	5,690
1,800	1,500	2,100	1,820	160	160	150	150	1,995	5,840
1,800	1,600	2,100	1,920	160	160	150	150	1,995	5,990
1,800	1,700	2,100	2,020	160	160	150	150	1,995	6,140
1,800	1,800	2,100	2,120	160	160	150	150	1,995	6,290
1,800	1,900	2,100	2,220	160	160	150	150	1,995	6,440
1,800	2,000	2,100	2,320	160	160	150	150	1,995	6,590
2,000	900	2,300	1,200	150	150	150	150	1,995	5,030
2,000	1,000	2,300	1,300	150	150	150	150	1,995	5,180
2,000	1,100	2,300	1,400	150	150	150	150	1,995	5,330
2,000	1,200	2,300	1,500	150	150	150	150	1,995	5,480
2,000	1,300	2,300	1,600	150	150	150	150	1,995	5,630
2,000	1,400	2,300	1,700	150	150	150	150	1,995	5,780
2,000	1,500	2,300	1,800	150	150	150	150	1,995	5,930
2,000	1,600	2,300	1,900	150	150	150	150	1,995	6,080
2,000	1,700	2,300	2,000	150	150	150	150	1,995	6,230
2,000	1,800	2,300	2,100	150	150	150	150	1,995	6,380
2,000	1,900	2,300	2,200	150	150	150	150	1,995	6,530
2,000	2,000	2,300	2,300	150	150	150	150	1,995	6,680
2,000	2,100	2,300	2,400	150	150	150	150	1,995	6,830
2,000	2,200	2,300	2,500	150	150	150	150	1,995	6,980
2,000	2,300	2,300	2,600	150	150	150	150	1,995	7,130
2,000	2,400	2,300	2,700	150	150	150	150	1,995	7,280
2,000	2,500	2,300	2,800	150	150	150	150	1,995	7,430

内幅 B (mm)	内高 H (mm)	外幅 (mm)	外高 (mm)	頂版厚 (mm)	底版厚 (mm)	側壁厚 (mm)	ハンチ (mm)	製品長 L (mm)	参考質量 (kg)
2,100	1,500	2,400	1,800	150	150	150	150	1,495	4,560
2,100	1,600	2,400	1,900	150	150	150	150	1,495	4,670
2,100	1,700	2,400	2,000	150	150	150	150	1,495	4,780
2,100	1,800	2,400	2,100	150	150	150	150	1,495	4,890
2,100	1,900	2,400	2,200	150	150	150	150	1,495	5,010
2,100	2,000	2,400	2,300	150	150	150	150	1,495	5,120
2,100	2,100	2,400	2,400	150	150	150	150	1,495	5,230
2,100	2,200	2,400	2,500	150	150	150	150	1,495	5,340
2,100	2,300	2,400	2,600	150	150	150	150	1,495	5,460
2,200	1,200	2,500	1,500	150	150	150	150	1,495	4,330
2,200	1,300	2,500	1,600	150	150	150	150	1,495	4,440
2,200	1,400	2,500	1,700	150	150	150	150	1,495	4,560
2,200	1,500	2,500	1,800	150	150	150	150	1,495	4,670
2,200	1,600	2,500	1,900	150	150	150	150	1,495	4,780
2,200	1,700	2,500	2,000	150	150	150	150	1,495	4,890
2,200	1,800	2,500	2,100	150	150	150	150	1,495	5,010
2,200	1,900	2,500	2,200	150	150	150	150	1,495	5,120
2,200	2,000	2,500	2,300	150	150	150	150	1,495	5,230
2,200	2,100	2,500	2,400	150	150	150	150	1,495	5,340
2,200	2,200	2,500	2,500	150	150	150	150	1,495	5,460
2,200	2,300	2,500	2,600	150	150	150	150	1,495	5,570
2,200	2,400	2,500	2,700	150	150	150	150	1,495	5,680
2,200	2,500	2,500	2,800	150	150	150	150	1,495	5,790
2,200	2,600	2,500	2,900	150	150	150	150	1,495	5,910
2,200	2,700	2,500	3,000	150	150	150	150	1,495	6,020
2,300	1,200	2,660	1,560	180	180	180	150	1,495	5,380
2,300	1,300	2,660	1,660	180	180	180	150	1,495	5,510
2,300	1,400	2,660	1,760	180	180	180	150	1,495	5,650
2,300	1,500	2,660	1,860	180	180	180	150	1,495	5,780
2,300	1,600	2,660	1,960	180	180	180	150	1,495	5,920
2,300	1,700	2,660	2,060	180	180	180	150	1,495	6,050
2,300	1,800	2,660	2,160	180	180	180	150	1,495	6,190
2,300	1,900	2,660	2,260	180	180	180	150	1,495	6,320
2,300	2,000	2,660	2,360	180	180	180	150	1,495	6,460
2,300	2,100	2,660	2,460	180	180	180	150	1,495	6,590
2,300	2,200	2,660	2,560	180	180	180	150	1,495	6,730
2,300	2,300	2,660	2,660	180	180	180	150	1,495	6,860
2,300	2,400	2,660	2,760	180	180	180	150	1,495	7,000
2,300	2,500	2,660	2,860	180	180	180	150	1,495	7,130
2,400	1,200	2,760	1,560	180	180	180	150	1,495	5,510
2,400	1,300	2,760	1,660	180	180	180	150	1,495	5,650
2,400	1,400	2,760	1,760	180	180	180	150	1,495	5,780
2,400	1,500	2,760	1,860	180	180	180	150	1,495	5,920
2,400	1,600	2,760	1,960	180	180	180	150	1,495	6,050
2,400	1,700	2,760	2,060	180	180	180	150	1,495	6,190
2,400	1,800	2,760	2,160	180	180	180	150	1,495	6,320
2,400	1,900	2,760	2,260	180	180	180	150	1,495	6,460
2,400	2,000	2,760	2,360	180	180	180	150	1,495	6,590
2,400	2,100	2,760	2,460	180	180	180	150	1,495	6,730
2,400	2,200	2,760	2,560	180	180	180	150	1,495	6,860
2,400	2,300	2,760	2,660	180	180	180	150	1,495	7,000
2,400	2,400	2,760	2,760	180	180	180	150	1,495	7,130
2,400	2,500	2,760	2,860	180	180	180	150	1,495	7,270
2,400	2,600	2,760	2,960	180	180	180	150	1,495	7,400
2,500	1,500	2,860	1,860	180	180	180	150	1,495	6,050
2,500	1,600	2,860	1,960	180	180	180	150	1,495	6,190
2,500	1,700	2,860	2,060	180	180	180	150	1,495	6,320
2,500	1,800	2,860	2,160	180	180	180	150	1,495	6,460
2,500	1,900	2,860	2,260	180	180	180	150	1,495	6,590
2,500	2,000	2,860	2,360	180	180	180	150	1,495	6,730
2,500	2,100	2,860	2,460	180	180	180	150	1,495	6,860
2,500	2,200	2,860	2,560	180	180	180	150	1,495	7,000
2,500	2,300	2,860	2,660	180	180	180	150	1,495	7,130
2,500	2,400	2,860	2,760	180	180	180	150	1,495	7,270
2,500	2,500	2,860	2,860	180	180	180	150	1,495	7,400
2,500	2,600	2,860	2,960	180	180	180	150	1,495	7,540
2,500	2,700	2,860	3,060	180	180	180	150	1,495	7,670

内幅 B (mm)	内高 H (mm)	外幅 (mm)	外高 (mm)	頂版厚 (mm)	底版厚 (mm)	側壁厚 (mm)	ハンチ (mm)	製品長 L (mm)	参考質量 (kg)
2,600	1,500	2,960	1,860	180	180	180	150	1,495	6,190
2,600	1,600	2,960	1,960	180	180	180	150	1,495	6,320
2,600	1,700	2,960	2,060	180	180	180	150	1,495	6,460
2,600	1,800	2,960	2,160	180	180	180	150	1,495	6,590
2,600	1,900	2,960	2,260	180	180	180	150	1,495	6,730
2,600	2,000	2,960	2,360	180	180	180	150	1,495	6,860
2,600	2,100	2,960	2,460	180	180	180	150	1,495	7,000
2,600	2,200	2,960	2,560	180	180	180	150	1,495	7,130
2,600	2,300	2,960	2,660	180	180	180	150	1,495	7,270
2,600	2,400	2,960	2,760	180	180	180	150	1,495	7,400
2,600	2,500	2,960	2,860	180	180	180	150	1,495	7,540
2,600	2,600	2,960	2,960	180	180	180	150	1,495	7,670
2,600	2,700	2,960	3,060	180	180	180	150	1,495	7,810
2,600	2,800	2,960	3,160	180	180	180	150	1,495	7,940
2,700	1,500	3,100	1,900	200	200	200	150	1,495	7,070
2,700	1,600	3,100	2,000	200	200	200	150	1,495	7,220
2,700	1,700	3,100	2,100	200	200	200	150	1,495	7,370
2,700	1,800	3,100	2,200	200	200	200	150	1,495	7,520
2,700	1,900	3,100	2,300	200	200	200	150	1,495	7,670
2,700	2,000	3,100	2,400	200	200	200	150	1,495	7,820
2,700	2,100	3,100	2,500	200	200	200	150	1,495	7,970
2,700	2,200	3,100	2,600	200	200	200	150	1,495	8,120
2,700	2,300	3,100	2,700	200	200	200	150	1,495	8,270
2,700	2,400	3,100	2,800	200	200	200	150	1,495	8,420
2,700	2,500	3,100	2,900	200	200	200	150	1,495	8,570
2,700	2,600	3,100	3,000	200	200	200	150	1,495	8,720
2,700	2,700	3,100	3,100	200	200	200	150	1,495	8,870
2,700	2,800	3,100	3,200	200	200	200	150	1,495	9,020
2,700	2,900	3,100	3,300	200	200	200	150	1,495	9,170
2,700	3,000	3,100	3,400	200	200	200	150	1,495	9,320
2,800	1,500	3,200	1,900	200	200	200	200	1,495	7,350
2,800	1,600	3,200	2,000	200	200	200	200	1,495	7,500
2,800	1,700	3,200	2,100	200	200	200	200	1,495	7,650
2,800	1,800	3,200	2,200	200	200	200	200	1,495	7,800
2,800	1,900	3,200	2,300	200	200	200	200	1,495	7,950
2,800	2,000	3,200	2,400	200	200	200	200	1,495	8,100
2,800	2,100	3,200	2,500	200	200	200	200	1,495	8,250
2,800	2,200	3,200	2,600	200	200	200	200	1,495	8,400
2,800	2,300	3,200	2,700	200	200	200	200	1,495	8,550
2,800	2,400	3,200	2,800	200	200	200	200	1,495	8,700
2,800	2,500	3,200	2,900	200	200	200	200	1,495	8,850
2,800	2,600	3,200	3,000	200	200	200	200	1,495	9,000
2,800	2,700	3,200	3,100	200	200	200	200	1,495	9,150
2,800	2,800	3,200	3,200	200	200	200	200	1,495	9,300
2,800	2,900	3,200	3,300	200	200	200	200	1,495	9,450
2,800	3,000	3,200	3,400	200	200	200	200	1,495	9,600
2,900	1,500	3,300	1,900	200	200	200	200	1,495	7,500
2,900	1,600	3,300	2,000	200	200	200	200	1,495	7,650
2,900	1,700	3,300	2,100	200	200	200	200	1,495	7,800
2,900	1,800	3,300	2,200	200	200	200	200	1,495	7,950
2,900	1,900	3,300	2,300	200	200	200	200	1,495	8,100
2,900	2,000	3,300	2,400	200	200	200	200	1,495	8,250
2,900	2,100	3,300	2,500	200	200	200	200	1,495	8,400
2,900	2,200	3,300	2,600	200	200	200	200	1,495	8,550
2,900	2,300	3,300	2,700	200	200	200	200	1,495	8,700
2,900	2,400	3,300	2,800	200	200	200	200	1,495	8,850
2,900	2,500	3,300	2,900	200	200	200	200	1,495	9,000
2,900	2,600	3,300	3,000	200	200	200	200	1,495	9,150
2,900	2,700	3,300	3,100	200	200	200	200	1,495	9,300
2,900	2,800	3,300	3,200	200	200	200	200	1,495	9,450
2,900	2,900	3,300	3,300	200	200	200	200	1,495	9,600
2,900	3,000	3,300	3,400	200	200	200	200	1,495	9,750
3,000	1,500	3,400	1,900	200	200	200	200	1,495	7,650
3,000	1,600	3,400	2,000	200	200	200	200	1,495	7,800
3,000	1,700	3,400	2,100	200	200	200	200	1,495	7,950
3,000	1,800	3,400	2,200	200	200	200	200	1,495	8,100
3,000	1,900	3,400	2,300	200	200	200	200	1,495	8,250
3,000	2,000	3,400	2,400	200	200	200	200	1,495	8,400
3,000	2,100	3,400	2,500	200	200	200	200	1,495	8,550
3,000	2,200	3,400	2,600	200	200	200	200	1,495	8,700
3,000	2,300	3,400	2,700	200	200	200	200	1,495	8,850
3,000	2,400	3,400	2,800	200	200	200	200	1,495	9,000
3,000	2,500	3,400	2,900	200	200	200	200	1,495	9,150
3,000	2,600	3,400	3,000	200	200	200	200	1,495	9,300
3,000	2,700	3,400	3,100	200	200	200	200	1,495	9,450
3,000	2,800	3,400	3,200	200	200	200	200	1,495	9,600
3,000	2,900	3,400	3,300	200	200	200	200	1,495	9,750
3,000	3,000	3,400	3,400	200	200	200	200	1,495	9,900
3,000	3,100	3,400	3,500	200	200	200	200	1,495	10,050
3,000	3,200	3,400	3,600	200	200	200	200	1,495	10,200

内幅 B (mm)	内高 H (mm)	外幅 (mm)	外高 (mm)	頂版厚 (mm)	底版厚 (mm)	側壁厚 (mm)	ハンチ (mm)	製品長 L (mm)	参考質量 (kg)
3,100	1,500	3,500	1,960	230	230	200	200	1,495	8,590
3,100	1,600	3,500	2,060	230	230	200	200	1,495	8,740
3,100	1,700	3,500	2,160	230	230	200	200	1,495	8,890
3,100	1,800	3,500	2,260	230	230	200	200	1,495	9,040
3,100	1,900	3,500	2,360	230	230	200	200	1,495	9,190
3,100	2,000	3,500	2,460	230	230	200	200	1,495	9,340
3,100	2,100	3,500	2,560	230	230	200	200	1,495	9,490
3,100	2,200	3,500	2,660	230	230	200	200	1,495	9,640
3,100	2,300	3,500	2,760	230	230	200	200	1,495	9,790
3,100	2,400	3,500	2,860	230	230	200	200	1,495	9,940
3,100	2,500	3,500	2,960	230	230	200	200	1,495	10,090
3,100	2,600	3,500	3,060	230	230	200	200	1,495	10,240
3,100	2,700	3,500	3,160	230	230	200	200	1,495	10,390
3,100	2,800	3,500	3,260	230	230	200	200	1,495	10,540
3,100	2,900	3,500	3,360	230	230	200	200	1,495	10,690
3,100	3,000	3,500	3,460	230	230	200	200	1,495	10,840
3,200	1,500	3,600	1,960	230	230	200	200	1,495	8,760
3,200	1,600	3,600	2,060	230	230	200	200	1,495	8,910
3,200	1,700	3,600	2,160	230	230	200	200	1,495	9,060
3,200	1,800	3,600	2,260	230	230	200	200	1,495	9,210
3,200	1,900	3,600	2,360	230	230	200	200	1,495	9,360
3,200	2,000	3,600	2,460	230	230	200	200	1,495	9,510
3,200	2,100	3,600	2,560	230	230	200	200	1,495	9,660
3,200	2,200	3,600	2,660	230	230	200	200	1,495	9,810
3,200	2,300	3,600	2,760	230	230	200	200	1,495	9,960
3,200	2,400	3,600	2,860	230	230	200	200	1,495	10,110
3,200	2,500	3,600	2,960	230	230	200	200	1,495	10,260
3,200	2,600	3,600	3,060	230	230	200	200	1,495	10,410
3,200	2,700	3,600	3,160	230	230	200	200	1,495	10,560
3,200	2,800	3,600	3,260	230	230	200	200	1,495	10,710
3,200	2,900	3,600	3,360	230	230	200	200	1,495	10,860
3,200	3,000	3,600	3,460	230	230	200	200	1,495	11,010
3,300	1,500	3,700	2,000	250	250	200	300	1,495	9,860
3,300	1,600	3,700	2,100	250	250	200	300	1,495	10,010
3,300	1,700	3,700	2,200	250	250	200	300	1,495	10,160
3,300	1,800	3,700	2,300	250	250	200	300	1,495	10,310
3,300	1,900	3,700	2,400	250	250	200	300	1,495	10,460
3,300	2,000	3,700	2,500	250	250	200	300	1,495	10,610
3,300	2,100	3,700	2,600	250	250	200	300	1,495	10,760
3,300	2,200	3,700	2,700	250	250	200	300	1,495	10,910
3,300	2,300	3,700	2,800	250	250	200	300	1,495	11,060
3,300	2,400	3,700	2,900	250	250	200	300	1,495	11,210
3,300	2,500	3,700	3,000	250	250	200	300	1,495	11,360
3,300	2,600	3,700	3,100	250	250	200	300	1,495	11,510
3,300	2,700	3,700	3,200	250	250	200	300	1,495	11,660
3,300	2,800	3,700	3,300	250	250	200	300	1,495	11,810
3,300	2,900	3,700	3,400	250	250	200	300	1,495	11,960
3,300	3,000	3,700	3,500	250	250	200	300	1,495	12,110
3,400	1,500	3,800	2,000	250	250	200	300	1,495	10,050
3,400	1,600	3,800	2,100	250	250	200	300	1,495	10,200
3,400	1,700	3,800	2,200	250	250	200	300	1,495	10,350
3,400	1,800	3,800	2,300	250	250	200	300	1,495	10,500
3,400	1,900	3,800	2,400	250	250	200	300	1,495	10,650
3,400	2,000	3,800	2,500	250	250	200	300	1,495	10,800
3,400	2,100	3,800	2,600	250	250	200	300	1,495	10,950
3,400	2,200	3,800	2,700	250	250	200	300	1,495	11,100
3,400	2,300	3,800	2,800	250	250	200	300	1,495	11,250
3,400	2,400	3,800	2,900	250	250	200	300	1,495	11,400
3,400	2,500	3,800	3,000	250	250	200	300	1,495	11,550
3,400	2,600	3,800	3,100	250	250	200	300	1,495	11,700
3,400	2,700	3,800	3,200	250	250	200	300	1,495	11,850
3,400	2,800	3,800	3,300	250	250	200	300	1,495	12,000
3,400	2,900	3,800	3,400	250	250	200	300	1,495	12,150
3,400	3,000	3,800	3,500	250	250	200	300	1,495	12,300
3,500	1,500	3,900	2,000	250	250	200	300	1,495	10,240
3,500	1,600	3,900	2,100	250	250	200	300	1,495	10,390
3,500	1,700	3,900	2,200	250	250	200	300	1,495	10,540
3,500	1,800	3,900	2,300	250	250	200	300	1,495	10,690
3,500	1,900	3,900	2,400	250	250	200	300	1,495	10,840
3,500	2,000	3,900	2,500	250	250	200	300	1,495	10,990
3,500	2,100	3,900	2,600	250	250	200	300	1,495	11,140
3,500	2,200	3,900	2,700	250	250	200	300	1,495	11,290
3,500	2,300	3,900	2,800	250	250	200	300	1,495	11,440
3,500	2,400	3,900	2,900	250	250	200	300	1,495	11,590
3,500	2,500	3,900	3,000	250	250	200	300	1,495	11,740
3,500	2,600	3,900	3,100	250	250	200	300	1,495	11,890
3,500	2,700	3,900	3,200	250	250	200	300	1,495	12,040
3,500	2,800	3,900	3,300	250	250	200	300	1,495	12,190
3,500	2,900	3,900	3,400	250	250	200	300	1,495	12,340
3,500	3,000	3,900	3,500	250	250	200	300	1,495	12,490

内幅 B (mm)	内高 H (mm)	外幅 (mm)	外高 (mm)	頂版厚 (mm)	底版厚 (mm)	側壁厚 (mm)	ハンチ (mm)	製品長 L (mm)	参考質量 (kg)
3,600	1,500	4,000	2,000	250	250	200	300	1,495	10,430
3,600	1,600	4,000	2,100	250	250	200	300	1,495	10,580
3,600	1,700	4,000	2,200	250	250	200	300	1,495	10,730
3,600	1,800	4,000	2,300	250	250	200	300	1,495	10,880
3,600	1,900	4,000	2,400	250	250	200	300	1,495	11,030
3,600	2,000	4,000	2,500	250	250	200	300	1,495	11,180
3,600	2,100	4,000	2,600	250	250	200	300	1,495	11,330
3,600	2,200	4,000	2,700	250	250	200	300	1,495	11,480
3,600	2,300	4,000	2,800	250	250	200	300	1,495	11,630
3,600	2,400	4,000	2,900	250	250	200	300	1,495	11,780
3,600	2,500	4,000	3,000	250	250	200	300	1,495	11,930
3,600	2,600	4,000	3,100	250	250	200	300	1,495	12,080
3,600	2,700	4,000	3,200	250	250	200	300	1,495	12,230
3,600	2,800	4,000	3,300	250	250	200	300	1,495	12,380
3,600	2,900	4,000	3,400	250	250	200	300	1,495	12,530
3,600	3,000	4,000	3,500	250	250	200	300	1,495	12,680
3,700	1,500	4,100	2,000	250	250	200	300	1,495	10,610
3,700	1,600	4,100	2,100	250	250	200	300	1,495	10,760
3,700	1,700	4,100	2,200	250	250	200	300	1,495	10,910
3,700	1,800	4,100	2,300	250	250	200	300	1,495	11,060
3,700	1,900	4,100	2,400	250	250	200	300	1,495	11,210
3,700	2,000	4,100	2,500	250	250	200	300	1,495	11,360
3,700	2,100	4,100	2,600	250	250	200	300	1,495	11,510
3,700	2,200	4,100	2,700	250	250	200	300	1,495	11,660
3,700	2,300	4,100	2,800	250	250	200	300	1,495	11,810
3,700	2,400	4,100	2,900	250	250	200	300	1,495	11,960
3,700	2,500	4,100	3,000	250	250	200	300	1,495	12,110
3,700	2,600	4,100	3,100	250	250	200	300	1,495	12,260
3,700	2,700	4,100	3,200	250	250	200	300	1,495	12,410
3,700	2,800	4,100	3,300	250	250	200	300	1,495	12,560
3,700	2,900	4,100	3,400	250	250	200	300	1,495	12,710
3,700	3,000	4,100	3,500	250	250	200	300	1,495	12,860
3,800	1,500	4,200	2,000	250	250	200	300	1,495	10,800
3,800	1,600	4,200	2,100	250	250	200	300	1,495	10,950
3,800	1,700	4,200	2,200	250	250	200	300	1,495	11,100
3,800	1,800	4,200	2,300	250	250	200	300	1,495	11,250
3,800	1,900	4,200	2,400	250	250	200	300	1,495	11,400
3,800	2,000	4,200	2,500	250	250	200	300	1,495	11,550
3,800	2,100	4,200	2,600	250	250	200	300	1,495	11,700
3,800	2,200	4,200	2,700	250	250	200	300	1,495	11,850
3,800	2,300	4,200	2,800	250	250	200	300	1,495	12,000
3,800	2,400	4,200	2,900	250	250	200	300	1,495	12,150
3,800	2,500	4,200	3,000	250	250	200	300	1,495	12,300
3,800	2,600	4,200	3,100	250	250	200	300	1,495	12,450
3,800	2,700	4,200	3,200	250	250	200	300	1,495	12,600
3,800	2,800	4,200	3,300	250	250	200	300	1,495	12,750
3,800	2,900	4,200	3,400	250	250	200	300	1,495	12,900
3,800	3,000	4,200	3,500	250	250	200	300	1,495	13,050
3,900	1,500	4,300	2,000	250	250	200	300	1,495	10,990
3,900	1,600	4,300	2,100	250	250	200	300	1,495	11,140
3,900	1,700	4,300	2,200	250	250	200	300	1,495	11,290
3,900	1,800	4,300	2,300	250	250	200	300	1,495	11,440
3,900	1,900	4,300	2,400	250	250	200	300	1,495	11,590
3,900	2,000	4,300	2,500	250	250	200	300	1,495	11,740
3,900	2,100	4,300	2,600	250	250	200	300	1,495	11,890
3,900	2,200	4,300	2,700	250	250	200	300	1,495	12,040
3,900	2,300	4,300	2,800	250	250	200	300	1,495	12,190
3,900	2,400	4,300	2,900	250	250	200	300	1,495	12,340
3,900	2,500	4,300	3,000	250	250	200	300	1,495	12,490
3,900	2,600	4,300	3,100	250	250	200	300	1,495	12,640
3,900	2,700	4,300	3,200	250	250	200	300	1,495	12,790
3,900	2,800	4,300	3,300	250	250	200	300	1,495	12,940
3,900	2,900	4,300	3,400	250	250	200	300	1,495	13,090
3,900	3,000	4,300	3,500	250	250	200	300	1,495	13,240
4,000	1,500	4,400	2,000	250	250	200	300	1,495	11,180
4,000	1,600	4,400	2,100	250	250	200	300	1,495	11,330
4,000	1,700	4,400	2,200	250	250	200	300	1,495	11,480
4,000	1,800	4,400	2,300	250	250	200	300	1,495	11,630
4,000	1,900	4,400	2,400	250	250	200	300	1,495	11,780
4,000	2,000	4,400	2,500	250	250	200	300	1,495	11,930
4,000	2,100	4,400	2,600	250	250	200	300	1,495	12,080
4,000	2,200	4,400	2,700	250	250	200	300	1,495	12,230
4,000	2,300	4,400	2,800	250	250	200	300	1,495	12,380
4,000	2,400	4,400	2,900	250	250	200	300	1,495	12,530
4,000	2,500	4,400	3,000	250	250	200	300	1,495	12,680
4,000	2,600	4,400	3,100	250	250	200	300	1,495	12,830
4,000	2,700	4,400	3,200	250	250	200	300	1,495	12,980
4,000	2,800	4,400	3,300	250	250	200	300	1,495	13,130
4,000	2,900	4,400	3,400	250	250	200	300	1,495	13,280
4,000	3,000	4,400	3,500	250	250	200	300	1,495	13,430

内幅 B (mm)	内高 H (mm)	外幅 (mm)	外高 (mm)	頂版厚 (mm)	底版厚 (mm)	側壁厚 (mm)	ハンチ (mm)	製品長 L (mm)	参考質量 (kg)
4,500	1,500	5,000	2,100	300	300	250	300	995	9,830
4,500	1,600	5,000	2,200	300	300	250	300	995	9,950
4,500	1,700	5,000	2,300	300	300	250	300	995	10,080
4,500	1,800	5,000	2,400	300	300	250	300	995	10,200
4,500	1,900	5,000	2,500	300	300	250	300	995	10,330
4,500	2,000	5,000	2,600	300	300	250	300	995	10,450
4,500	2,100	5,000	2,700	300	300	250	300	995	10,580
4,500	2,200	5,000	2,800	300	300	250	300	995	10,700
4,500	2,300	5,000	2,900	300	300	250	300	995	10,830
4,500	2,400	5,000	3,000	300	300	250	300	995	10,950
4,500	2,500	5,000	3,100	300	300	250	300	995	11,080
4,500	2,600	5,000	3,200	300	300	250	300	995	11,200
4,500	2,700	5,000	3,300	300	300	250	300	995	11,330
4,500	2,800	5,000	3,400	300	300	250	300	995	11,450
4,500	2,900	5,000	3,500	300	300	250	300	995	11,580
4,500	3,000	5,000	3,600	300	300	250	300	995	11,700
5,000	1,500	5,600	2,200	350	350	300	300	995	12,500
5,000	1,600	5,600	2,300	350	350	300	300	995	12,650
5,000	1,700	5,600	2,400	350	350	300	300	995	12,800
5,000	1,800	5,600	2,500	350	350	300	300	995	12,950
5,000	1,900	5,600	2,600	350	350	300	300	995	13,100
5,000	2,000	5,600	2,700	350	350	300	300	995	13,250
5,000	2,100	5,600	2,800	350	350	300	300	995	13,400
5,000	2,200	5,600	2,900	350	350	300	300	995	13,550
5,000	2,300	5,600	3,000	350	350	300	300	995	13,700
5,000	2,400	5,600	3,100	350	350	300	300	995	13,850
5,000	2,500	5,600	3,200	350	350	300	300	995	14,000
5,000	2,600	5,600	3,300	350	350	300	300	995	14,150
5,000	2,700	5,600	3,400	350	350	300	300	995	14,300
5,000	2,800	5,600	3,500	350	350	300	300	995	14,450
5,000	2,900	5,600	3,600	350	350	300	300	995	14,600
5,000	3,000	5,600	3,700	350	350	300	300	995	14,750

※上のプルダウンで「敷設タイプ（通常敷設型／縦方向連結型）」と「内幅 B のレンジ」を選ぶと、該当の規格表に切り替わります。敷設タイプを変えると内幅の選択肢も連動します。
※通常敷設型は内幅 B0.3〜1.0m（ボルト締め連結）、縦方向連結型は内幅 B0.6〜5.0m（PC鋼材連結／高弾性樹脂による耐震連結 TB連結）。B0.6〜1.0m は両タイプに規格があります。
※寸法記号：BO=外幅、HO=外高、頂版厚／底版厚／側壁厚＝部材厚、ハンチ＝隅角部の寸法。設計自動車荷重 245kN、適用土被り 0.2〜3.0m。
※掲載品以外の寸法・特殊条件（斜角・開口・分割・差筋等）にも対応します。詳細はお問い合わせください。

データ出典: セキサンピーシー 2025年カタログ（BOXカルバート B300-5000）掲載値

この製品の CAD データをダウンロード

CADダウンロード一覧ページの本製品の行へ移動します（DWG / JWW / SFC / BFO / PDF 形式）。

同カテゴリの製品

BFカルバート

ベンチフルームの暗渠製品

詳しく見る

最終更新2026年5月26日

CONTACT

製品についてのお問い合わせ

技術相談・お見積り・サンプル請求など、お気軽にどうぞ。

お問い合わせカルバート一覧へ戻る
