大型フリューム(農土)

水路

製品概要

広大な農地や大流量の排水を支える、強固で大容量のプレキャストコンクリート水路。

特徴と適応範囲

内高700〜2000mm・内幅1500〜3000mmの大容量ラインアップ

農業土木事業協会規格に準じた、鉄筋コンクリート大型フリュームです。載荷重と土質条件によって種類が区分されています。高さ(h)0.7m×上幅(a)1.0m〜高さ(h)2.0m×上幅(a)3.0mを規格化しています。浮力対策として底版に張出部を設けたタイプも対応可能です。

設計条件

規格・認定	農業土木事業協会規格準拠
サイズ範囲	内高 h700〜2000mm × 上幅 a1000〜3000mm
対応用途	農業基盤整備 / 大流量排水 / 用排水路
土質荷重条件	Ⅰ種=載荷重10.0／Ⅱ種=15.0／Ⅲ種=20.0 kN/m²（種別差は配筋で対応）

寸法図

※ 規格表の各寸法記号の位置は本図をご参照ください。

規格表

内高 h (mm) を選択

全12区分

上幅 a (mm)	内空下幅 b (mm)	c (mm)	d (mm)	t1 (mm)	t2 (mm)	t3 (mm)	t4 (mm)	r (mm)	製品長 L (mm)	参考質量 (張出無) (kg)	参考質量 (張出有) (kg)
1,000	950	1,140	1,140	70	95	95	0	100	2,000	1,100	―
1,100	1,050	1,240	1,240	70	95	95	0	100	2,000	1,150	―
1,200	1,150	1,340	1,340	70	95	95	0	100	2,000	1,190	―
1,300	1,250	1,440	1,540	70	95	95	50	100	2,000	1,240	1,280
1,400	1,350	1,540	1,640	70	95	95	50	100	2,000	1,280	1,330
1,500	1,450	1,640	1,740	70	95	95	50	100	2,000	1,320	1,370
1,600	1,550	1,740	1,840	70	95	95	50	100	2,000	1,370	1,420
1,700	1,650	1,840	2,040	70	95	95	100	100	2,000	1,410	1,510
1,800	1,750	1,940	2,140	70	95	95	100	100	2,000	1,460	1,550
1,900	1,850	2,040	2,240	70	95	95	100	100	2,000	1,500	1,600
2,000	1,950	2,140	2,340	70	95	95	100	100	2,000	1,550	1,640

上幅 a (mm)	内空下幅 b (mm)	c (mm)	d (mm)	t1 (mm)	t2 (mm)	t3 (mm)	t4 (mm)	r (mm)	製品長 L (mm)	参考質量 (張出無) (kg)	参考質量 (張出有) (kg)
1,000	950	1,140	1,140	70	95	95	0	100	2,000	1,180	―
1,100	1,050	1,240	1,240	70	95	95	0	100	2,000	1,220	―
1,200	1,150	1,340	1,440	70	95	95	50	100	2,000	1,270	1,320
1,300	1,250	1,440	1,540	70	95	95	50	100	2,000	1,310	1,360
1,400	1,350	1,540	1,640	70	95	95	50	100	2,000	1,360	1,410
1,500	1,450	1,640	1,740	70	95	95	50	100	2,000	1,400	1,450
1,600	1,550	1,740	1,940	70	95	95	100	100	2,000	1,450	1,540
1,700	1,650	1,840	2,040	70	95	95	100	100	2,000	1,490	1,590
1,800	1,750	1,940	2,140	70	95	95	100	100	2,000	1,540	1,630
1,900	1,850	2,040	2,240	70	95	95	100	100	2,000	1,580	1,670
2,000	1,950	2,140	2,340	70	95	95	100	100	2,000	1,630	1,720

上幅 a (mm)	内空下幅 b (mm)	c (mm)	d (mm)	t1 (mm)	t2 (mm)	t3 (mm)	t4 (mm)	r (mm)	製品長 L (mm)	参考質量 (張出無) (kg)	参考質量 (張出有) (kg)
1,000	950	1,150	1,150	75	100	100	0	100	2,000	1,330	―
1,100	1,050	1,250	1,250	75	100	100	0	100	2,000	1,380	―
1,200	1,150	1,350	1,450	75	100	100	50	100	2,000	1,420	1,480
1,300	1,250	1,450	1,550	75	100	100	50	100	2,000	1,470	1,520
1,400	1,350	1,550	1,650	75	100	100	50	100	2,000	1,520	1,570
1,500	1,450	1,650	1,750	75	100	100	50	100	2,000	1,570	1,620
1,600	1,550	1,750	1,950	75	100	100	100	100	2,000	1,610	1,710
1,700	1,650	1,850	2,050	75	100	100	100	100	2,000	1,660	1,760
1,800	1,750	1,950	2,150	75	100	100	100	100	2,000	1,710	1,800
1,900	1,850	2,050	2,250	75	100	100	100	100	2,000	1,750	1,850
2,000	1,950	2,150	2,350	75	100	100	100	100	2,000	1,800	1,900

上幅 a (mm)	内空下幅 b (mm)	c (mm)	d (mm)	t1 (mm)	t2 (mm)	t3 (mm)	t4 (mm)	r (mm)	製品長 L (mm)	参考質量 (張出無) (kg)	参考質量 (張出有) (kg)
1,000	930	1,150	1,150	75	110	110	0	150	2,000	1,540	―
1,100	1,030	1,250	1,250	75	110	110	0	150	2,000	1,590	―
1,200	1,130	1,350	1,350	75	110	110	0	150	2,000	1,640	―
1,300	1,230	1,450	1,550	75	110	110	50	150	2,000	1,690	1,750
1,400	1,330	1,550	1,650	75	110	110	50	150	2,000	1,740	1,800
1,500	1,430	1,650	1,750	75	110	110	50	150	2,000	1,800	1,850
1,600	1,530	1,750	1,950	75	110	110	50	150	2,000	1,850	1,900
1,700	1,630	1,850	2,050	75	110	110	100	150	2,000	1,900	2,010
1,800	1,730	1,950	2,150	75	110	110	100	150	2,000	1,950	2,060
1,900	1,830	2,050	2,250	75	110	110	100	150	2,000	2,000	2,110
2,000	1,930	2,150	2,350	75	110	110	100	150	2,000	2,050	2,160

上幅 a (mm)	内空下幅 b (mm)	c (mm)	d (mm)	t1 (mm)	t2 (mm)	t3 (mm)	t4 (mm)	r (mm)	製品長 L (mm)	参考質量 (張出無) (kg)	参考質量 (張出有) (kg)
1,100	1,030	1,260	1,260	80	115	115	0	150	2,000	1,760	―
1,200	1,130	1,360	1,360	80	115	115	0	150	2,000	1,820	―
1,300	1,230	1,460	1,460	80	115	115	0	150	2,000	1,870	―
1,400	1,330	1,560	1,660	80	115	115	50	150	2,000	1,920	1,980
1,500	1,430	1,660	1,760	80	115	115	50	150	2,000	1,980	2,040
1,600	1,530	1,760	1,860	80	115	115	50	150	2,000	2,030	2,090
1,700	1,630	1,860	1,960	80	115	115	50	150	2,000	2,090	2,140
1,800	1,730	1,960	2,160	80	115	115	100	150	2,000	2,140	2,250
1,900	1,830	2,060	2,260	80	115	115	100	150	2,000	2,190	2,310
2,000	1,930	2,160	2,360	80	115	115	100	150	2,000	2,250	2,360
2,100	2,030	2,260	2,460	80	115	115	100	150	2,000	2,300	2,420

上幅 a (mm)	内空下幅 b (mm)	c (mm)	d (mm)	t1 (mm)	t2 (mm)	t3 (mm)	t4 (mm)	r (mm)	製品長 L (mm)	参考質量 (張出無) (kg)	参考質量 (張出有) (kg)
1,200	1,120	1,370	1,370	85	125	125	0	150	2,000	2,060	―
1,300	1,220	1,470	1,470	85	125	125	0	150	2,000	2,120	―
1,400	1,320	1,570	1,570	85	125	125	0	150	2,000	2,180	―
1,500	1,420	1,670	1,770	85	125	125	50	150	2,000	2,240	2,300
1,600	1,520	1,770	1,870	85	125	125	50	150	2,000	2,300	2,360
1,700	1,620	1,870	1,970	85	125	125	50	150	2,000	2,360	2,420
1,800	1,720	1,970	2,070	85	125	125	50	150	2,000	2,410	2,480
1,900	1,820	2,070	2,270	85	125	125	100	150	2,000	2,470	2,600
2,000	1,920	2,170	2,370	85	125	125	100	150	2,000	2,530	2,650
2,100	2,020	2,270	2,470	85	125	125	100	150	2,000	2,590	2,710
2,200	2,120	2,370	2,570	85	125	125	100	150	2,000	2,650	2,770

上幅 a (mm)	内空下幅 b (mm)	c (mm)	d (mm)	t1 (mm)	t2 (mm)	t3 (mm)	t4 (mm)	r (mm)	製品長 L (mm)	参考質量 (張出無) (kg)	参考質量 (張出有) (kg)
1,300	1,210	1,490	1,490	95	140	140	0	150	2,000	2,490	―
1,400	1,310	1,590	1,590	95	140	140	0	150	2,000	2,550	―
1,500	1,410	1,690	1,690	95	140	140	0	150	2,000	2,620	―
1,600	1,510	1,790	1,790	95	140	140	0	150	2,000	2,690	―
1,700	1,610	1,890	1,990	95	140	140	50	150	2,000	2,750	2,820
1,800	1,710	1,990	2,090	95	140	140	50	150	2,000	2,820	2,890
1,900	1,810	2,090	2,190	95	140	140	50	150	2,000	2,880	2,950
2,000	1,910	2,190	2,390	95	140	140	100	150	2,000	2,950	3,090
2,100	2,010	2,290	2,490	95	140	140	100	150	2,000	3,020	3,150
2,200	2,110	2,390	2,590	95	140	140	100	150	2,000	3,080	3,220
2,300	2,210	2,490	2,690	95	140	140	100	150	2,000	3,150	3,280

上幅 a (mm)	内空下幅 b (mm)	c (mm)	d (mm)	t1 (mm)	t2 (mm)	t3 (mm)	t4 (mm)	r (mm)	製品長 L (mm)	参考質量 (張出無) (kg)	参考質量 (張出有) (kg)
1,400	1,310	1,610	1,610	105	150	150	0	150	2,000	2,890	―
1,500	1,410	1,710	1,710	105	150	150	0	150	2,000	2,960	―
1,600	1,510	1,810	1,810	105	150	150	0	150	2,000	3,030	―
1,700	1,610	1,910	1,910	105	150	150	0	150	2,000	3,100	―
1,800	1,710	2,010	2,110	105	150	150	50	150	2,000	3,170	3,240
1,900	1,810	2,110	2,210	105	150	150	50	150	2,000	3,240	3,310
2,000	1,910	2,210	2,310	105	150	150	100	150	2,000	3,310	3,380
2,100	2,010	2,310	2,410	105	150	150	100	150	2,000	3,380	3,450
2,200	2,110	2,410	2,610	105	150	150	100	150	2,000	3,450	3,600
2,300	2,210	2,510	2,710	105	150	150	100	150	2,000	3,520	3,670
2,400	2,310	2,610	2,810	105	150	150	100	150	2,000	3,590	3,740

上幅 a (mm)	内空下幅 b (mm)	c (mm)	d (mm)	t1 (mm)	t2 (mm)	t3 (mm)	t4 (mm)	r (mm)	製品長 L (mm)	参考質量 (張出無) (kg)	参考質量 (張出有) (kg)
1,700	1,600	1,920	1,920	110	160	160	0	250	2,000	3,490	―
1,800	1,700	2,020	2,020	110	160	160	0	250	2,000	3,570	―
1,900	1,800	2,120	2,220	110	160	160	50	250	2,000	3,650	3,720
2,000	1,900	2,220	2,320	110	160	160	50	250	2,000	3,720	3,800
2,100	2,000	2,320	2,420	110	160	160	50	250	2,000	3,800	3,880
2,200	2,100	2,420	2,520	110	160	160	50	250	2,000	3,870	3,950
2,300	2,200	2,520	2,720	110	160	160	100	250	2,000	3,950	4,100
2,400	2,300	2,620	2,820	110	160	160	100	250	2,000	4,020	4,180
2,500	2,400	2,720	2,920	110	160	160	100	250	2,000	4,100	4,250
2,600	2,500	2,820	3,020	110	160	160	100	250	2,000	4,170	4,330
2,700	2,600	2,920	3,120	110	160	160	100	250	2,000	4,250	4,400

上幅 a (mm)	内空下幅 b (mm)	c (mm)	d (mm)	t1 (mm)	t2 (mm)	t3 (mm)	t4 (mm)	r (mm)	製品長 L (mm)	参考質量 (張出無) (kg)	参考質量 (張出有) (kg)
1,800	1,690	2,030	2,030	115	170	170	0	250	2,000	3,910	―
1,900	1,790	2,130	2,130	115	170	170	0	250	2,000	3,990	―
2,000	1,890	2,230	2,330	115	170	170	50	250	2,000	4,070	4,160
2,100	1,990	2,330	2,430	115	170	170	50	250	2,000	4,150	4,240
2,200	2,090	2,430	2,530	115	170	170	50	250	2,000	4,230	4,320
2,300	2,190	2,530	2,630	115	170	170	50	250	2,000	4,310	4,400
2,400	2,290	2,630	2,830	115	170	170	100	250	2,000	4,390	4,560
2,500	2,390	2,730	2,930	115	170	170	100	250	2,000	4,470	4,640
2,600	2,490	2,830	3,030	115	170	170	100	250	2,000	4,550	4,720
2,700	2,590	2,930	3,130	115	170	170	100	250	2,000	4,630	4,800
2,800	2,690	3,030	3,230	115	170	170	100	250	2,000	4,710	4,880

上幅 a (mm)	内空下幅 b (mm)	c (mm)	d (mm)	t1 (mm)	t2 (mm)	t3 (mm)	t4 (mm)	r (mm)	製品長 L (mm)	参考質量 (張出無) (kg)	参考質量 (張出有) (kg)
2,000	1,880	2,240	2,240	120	180	180	0	250	2,000	4,580	―
2,100	1,980	2,340	2,440	120	180	180	50	250	2,000	4,670	4,750
2,200	2,080	2,440	2,540	120	180	180	50	250	2,000	4,750	4,840
2,300	2,180	2,540	2,640	120	180	180	50	250	2,000	4,830	4,920
2,400	2,280	2,640	2,840	120	180	180	100	250	2,000	4,920	5,090
2,500	2,380	2,740	2,940	120	180	180	100	250	2,000	5,000	5,180
2,600	2,480	2,840	3,040	120	180	180	100	250	2,000	5,090	5,260
2,700	2,580	2,940	3,140	120	180	180	100	250	2,000	5,170	5,350
2,800	2,680	3,040	3,240	120	180	180	100	250	2,000	5,260	5,430
2,900	2,780	3,140	3,340	120	180	180	100	250	2,000	5,340	5,520
3,000	2,880	3,240	3,540	120	180	180	150	250	2,000	5,430	5,680

上幅 a (mm)	内空下幅 b (mm)	c (mm)	d (mm)	t1 (mm)	t2 (mm)	t3 (mm)	t4 (mm)	r (mm)	製品長 L (mm)	参考質量 (張出無) (kg)	参考質量 (張出有) (kg)
2,400	2,270	2,650	2,750	125	190	190	50	250	2,000	5,480	5,570
2,500	2,370	2,750	2,950	125	190	190	100	250	2,000	5,560	5,750
2,600	2,470	2,850	3,050	125	190	190	100	250	2,000	5,650	5,840
2,700	2,570	2,950	3,150	125	190	190	100	250	2,000	5,740	5,930
2,800	2,670	3,050	3,250	125	190	190	100	250	2,000	5,830	6,020
2,900	2,770	3,150	3,350	125	190	190	100	250	2,000	5,920	6,100
3,000	2,870	3,250	3,450	125	190	190	100	250	2,000	6,010	6,190

※上のプルダウンで内高 h（700〜2000mm）を選ぶと、その内高の規格表に切り替わります。
※各寸法記号（a・b・c・d・t1〜t4・r 等）の位置は、上の断面図（寸法図）をご参照ください。d・t4 は張出有タイプのみ、m は張出無タイプのみ適用されます。
※e＝100・f＝50・g＝30・m＝30（mm）は全規格共通のため、表では省略しています。
※製品長 L＝2,000mm（全規格共通）。「張出無」は底版張出のない標準タイプ、「張出有」は浮力対策で底版に張出を設けたタイプの参考質量です（―＝設定なし）。
※農業土木事業協会規格。種別 Ⅰ種＝載荷重10.0／Ⅱ種＝15.0／Ⅲ種＝20.0 kN/m²（種別差は配筋で対応し、形状・寸法は共通）。Ⅲ種の適用は h700〜1600。

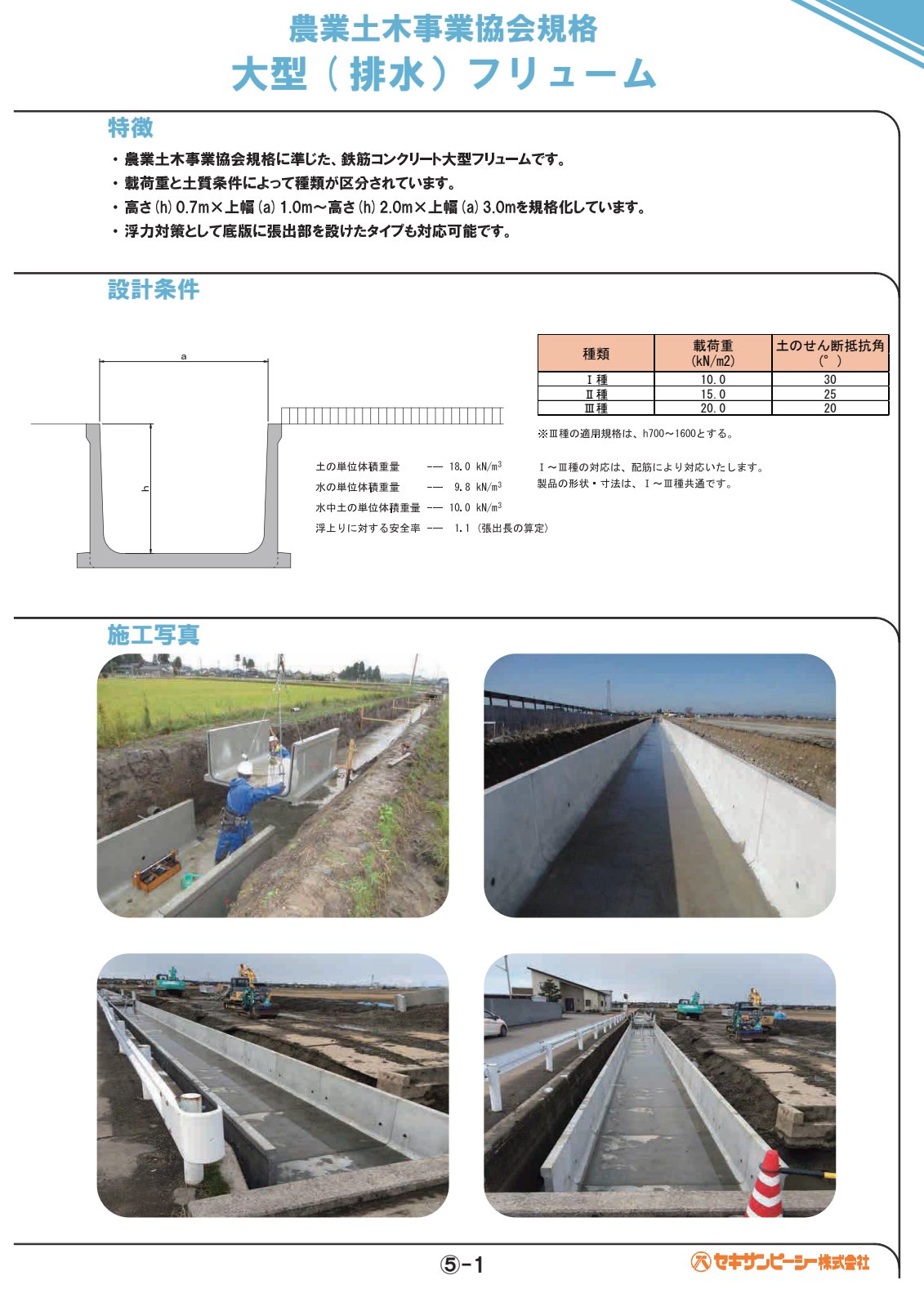

データ出典: セキサンピーシー 2025年カタログ（大型フリューム H700-2000）掲載値
