VS側溝(土留用)

側溝

製品概要

排水と土留めの役割をこれ一つで。高低差のある現場の施工を劇的に省力化する一体型側溝。

側溝と土留め機能を一体化した無騒音DVS側溝です。底版が片側に張り出したL形断面で、背面土の土留めとして機能します。

スリット状の蓋構造により縦断走行時の走行騒音を抑えつつ、道路際の排水と土留めを同時に行えます。

底版の張出し寸法bが内高に応じて250〜850mmまで設定され、土留め条件に合わせた断面を選定できます。

水路幅(内幅)300〜1,000mm・内高300〜2,000mmまで設定でき、製品実長は2,000mmです。

規格・認定	無騒音DVS側溝縦断用・土留め用（道路・側溝）。呼び名は「内幅(a)×内高(c)」で表示
サイズ範囲	水路幅(内幅)300〜1,000mm、内高300〜2,000mm、底版張出しb=250〜850mm、製品実長2,000mm。参考質量417〜3,219kg（※印は要問合せ）
対応用途	道路際の排水路兼土留め（縦断走行に対応）
土質荷重条件	T-14 / T-25 対応

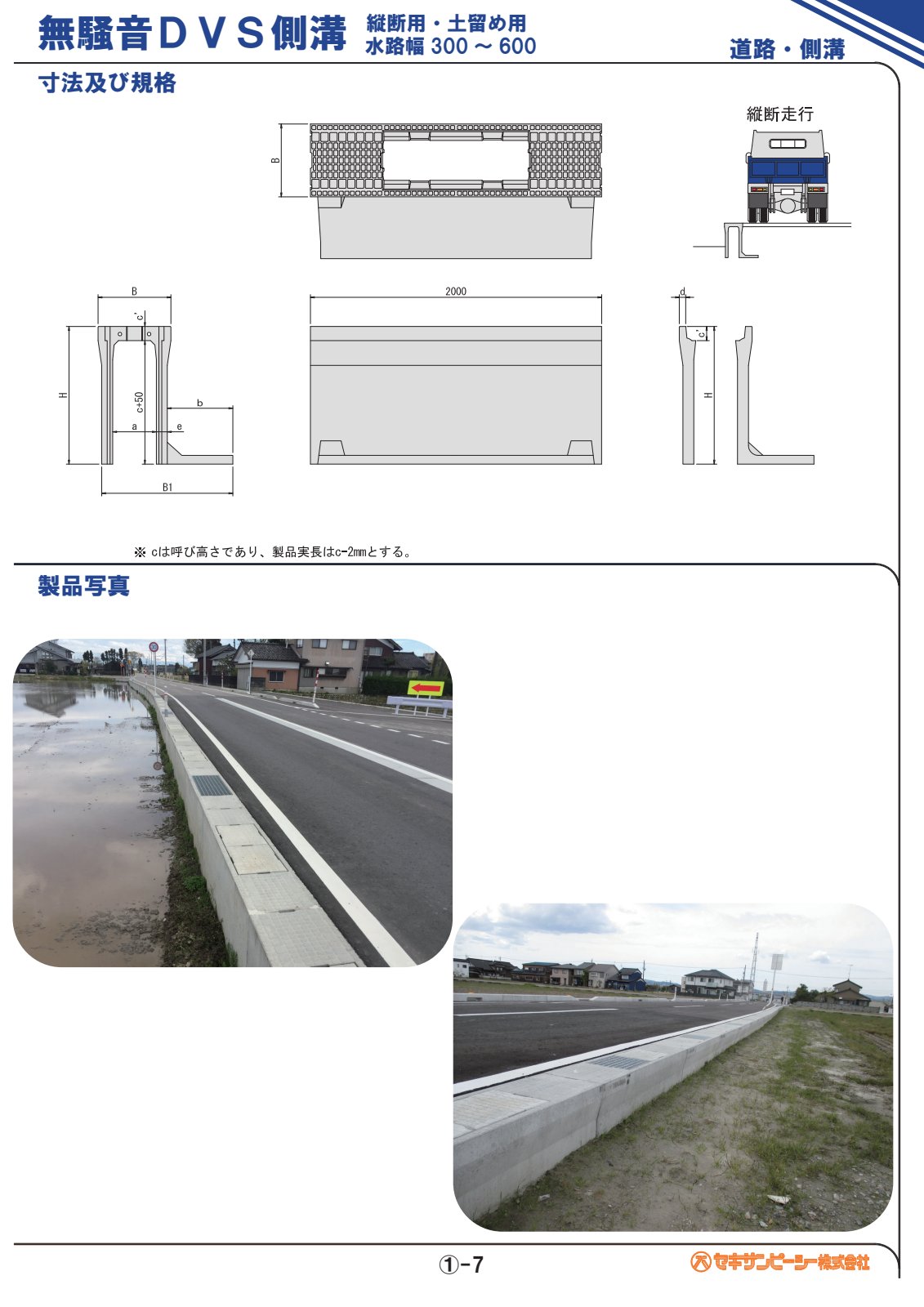

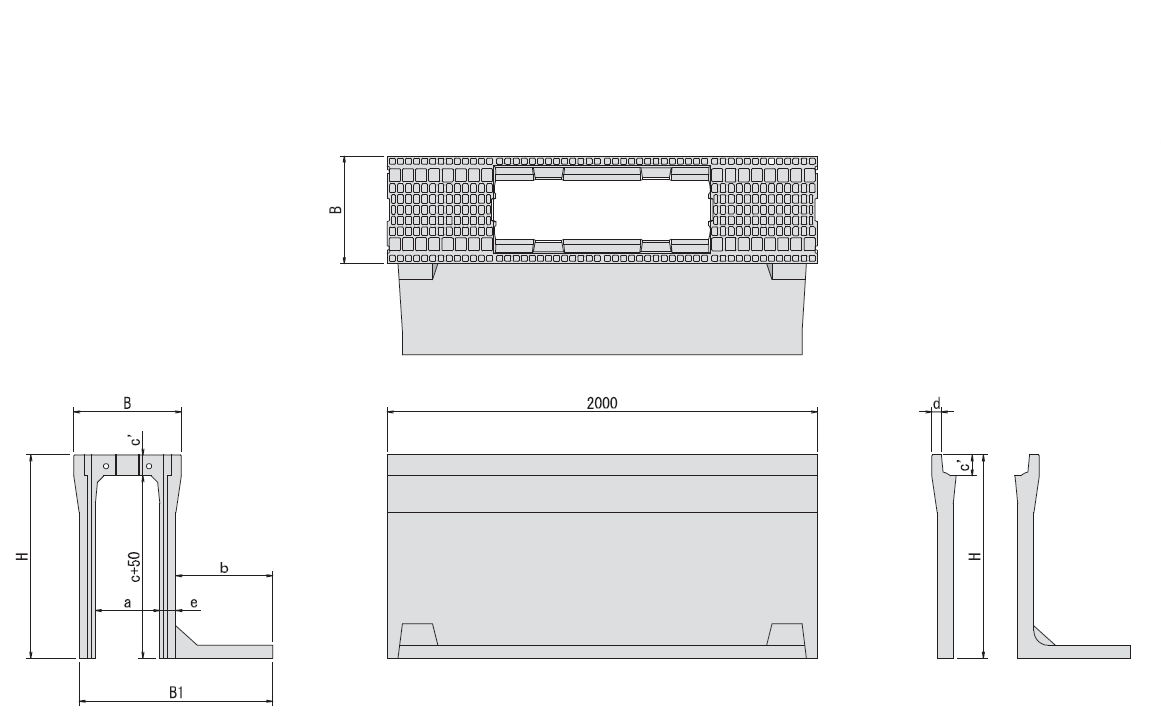

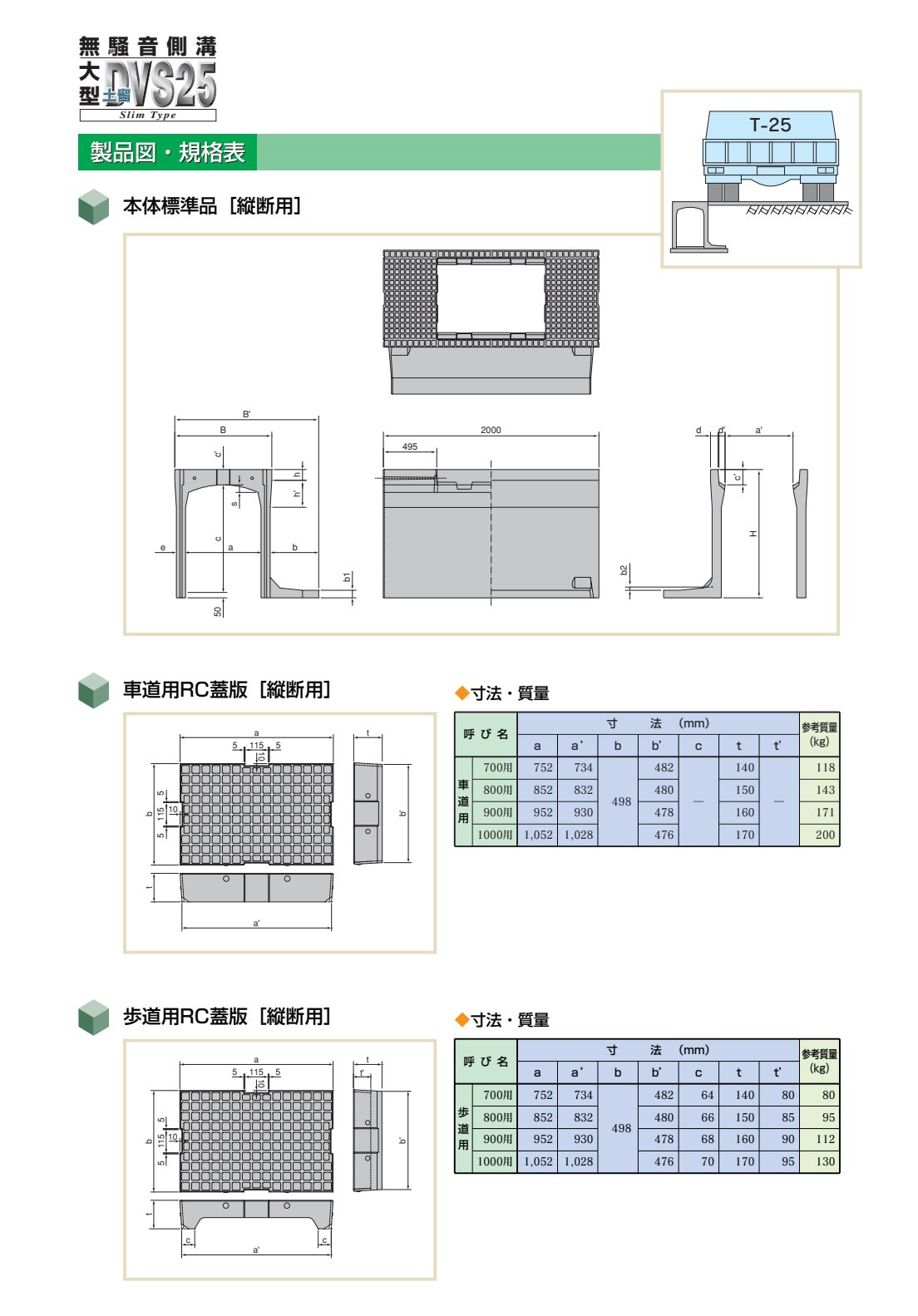

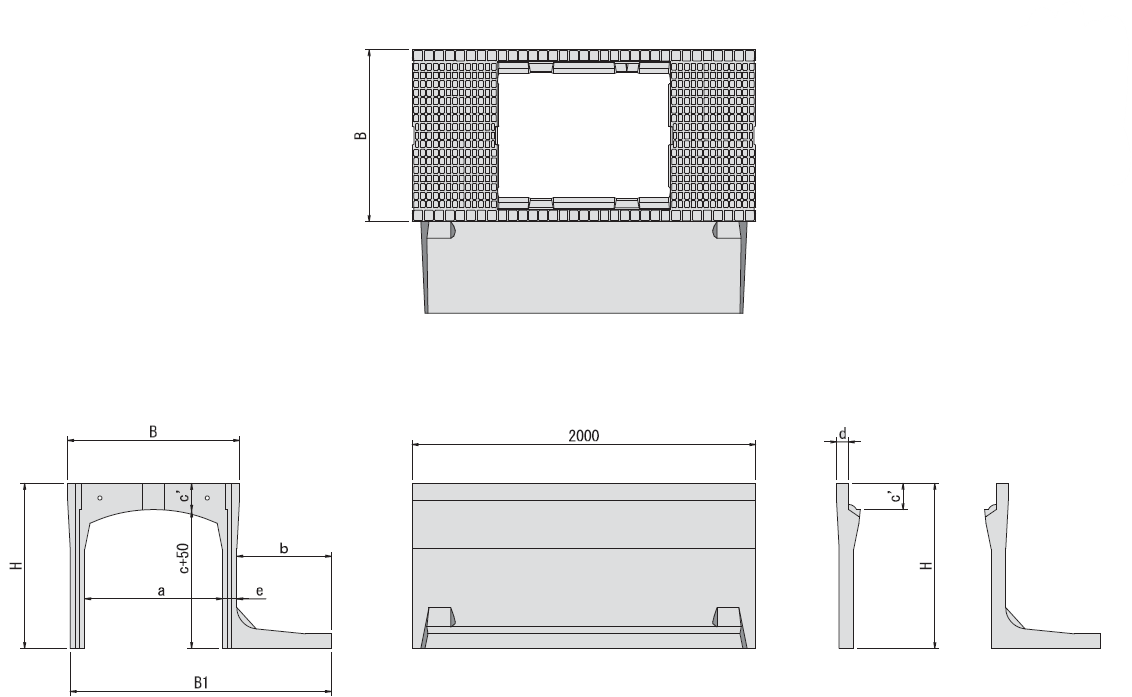

※ 下の規格表のプルダウン（内幅 a (mm)等）を選ぶと、対応する寸法図に切り替わります。各寸法記号の位置は本図をご参照ください。

内幅 a (mm)

全8区分

呼び名 (a×c)	B (mm)	H (mm)	b (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
300×300	500	445	250	298	97	45	55	660	417
300×400	500	545	300	398	97	45	55	710	479
300×500	500	645	350	498	97	45	55	760	542
300×600	500	745	350	598	97	45	55	780	659
300×700	500	845	400	698	97	45	65	830	731
300×800	500	945	450	798	97	45	65	900	890
300×900	500	1,045	450	898	97	45	75	900	960
300×1000	500	1,145	500	998	97	45	75	970	1,162
300×1100	500	1,245	550	1,098	97	45	85	1,020	1,257
300×1200	500	1,345	550	1,198	97	45	85	1,050	1,545
300×1300	500	1,445	600	1,298	97	45	85	1,100	1,657
300×1400	500	1,545	650	1,398	97	45	100	1,150	1,770
300×1500	500	1,645	700	1,498	97	45	100	1,200	1,882

呼び名 (a×c)	B (mm)	H (mm)	b (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
400×400	610	560	250	398	112	50	60	770	546
400×500	610	660	300	498	112	50	60	820	613
400×600	610	760	350	598	112	50	60	870	680
400×700	610	860	400	698	112	50	60	940	823
400×800	610	960	450	798	112	50	70	990	900
400×900	610	1,060	450	898	112	50	70	1,010	1,060
400×1000	610	1,160	500	998	112	50	80	1,060	1,148
400×1100	610	1,260	550	1,098	112	50	80	1,130	1,366
400×1200	610	1,360	550	1,198	112	50	90	1,130	1,450
400×1300	610	1,460	600	1,298	112	50	90	1,210	1,775
400×1400	610	1,560	650	1,398	112	50	90	1,260	1,892
400×1500	610	1,660	650	1,498	112	50	105	1,260	1,991
400×1600	610	1,760	700	1,598	112	50	105	1,310	2,108

呼び名 (a×c)	B (mm)	H (mm)	b (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
500×400	720	575	250	398	127	55	60	870	614
500×500	720	675	300	498	127	55	60	920	681
500×600	720	775	350	598	127	55	60	990	813
500×700	720	875	400	698	127	55	70	1,040	890
500×800	720	975	450	798	127	55	70	1,090	968
500×900	720	1,075	450	898	127	55	70	1,120	1,194
500×1000	720	1,175	500	998	127	55	85	1,170	1,288
500×1100	720	1,275	550	1,098	127	55	85	1,220	1,383
500×1200	720	1,375	550	1,198	127	55	85	1,240	1,618
500×1300	720	1,475	600	1,298	127	55	95	1,290	1,726
500×1400	720	1,575	650	1,398	127	55	95	1,340	1,833
500×1500	720	1,675	650	1,498	127	55	95	1,370	2,181
500×1600	720	1,775	700	1,598	127	55	95	1,420	2,306
500×1700	720	1,875	750	1,698	127	55	95	1,470	2,493
500×1800	720	1,975	800	1,798	127	55	110	1,520	2,621
500×1900	720	2,075	800	1,898	127	55	110	1,520	2,724
500×2000	720	2,175	850	1,998	127	55	110	1,570	2,852

呼び名 (a×c)	B (mm)	H (mm)	b (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
600×400	830	590	250	398	142	60	65	980	709
600×500	830	690	300	498	142	60	65	1,030	781
600×600	830	790	350	598	142	60	65	1,080	853
600×700	830	890	350	698	142	60	65	1,100	998
600×800	830	990	400	798	142	60	75	1,150	1,081
600×900	830	1,090	450	898	142	60	75	1,200	1,165
600×1000	830	1,190	500	998	142	60	75	1,280	1,411
600×1100	830	1,290	500	1,098	142	60	90	1,280	1,496
600×1200	830	1,390	550	1,198	142	60	90	1,330	1,595
600×1300	830	1,490	600	1,298	142	60	90	1,400	1,862
600×1400	830	1,590	650	1,398	142	60	100	1,450	1,974
600×1500	830	1,690	650	1,498	142	60	100	1,450	2,068
600×1600	830	1,790	700	1,598	142	60	100	1,530	2,456
600×1700	830	1,890	750	1,698	142	60	100	1,580	2,585
600×1800	830	1,990	750	1,798	142	60	115	1,580	2,755
600×1900	830	2,090	800	1,898	142	60	115	1,630	2,888
600×2000	830	2,190	850	1,998	142	60	115	1,680	3,021

呼び名 (a×c)	B (mm)	H (mm)	b (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
700×500	900	690	250	498	142	70	85	1,120	942
700×600	900	790	250	598	142	70	85	1,120	1,021
700×700	900	890	300	698	142	70	85	1,170	1,113
700×800	900	990	350	798	142	70	85	1,220	1,205
700×900	900	1,090	400	898	142	70	85	1,270	1,338
700×1000	900	1,190	450	998	142	70	85	1,320	1,432
700×1100	900	1,290	500	1,098	142	70	85	1,370	1,527
700×1200	900	1,390	550	1,198	142	70	85	1,420	1,679
700×1300	900	1,490	550	1,298	142	70	85	1,450	1,937
700×1400	900	1,590	600	1,398	142	70	85	1,500	2,049
700×1500	900	1,690	650	1,498	142	70	85	1,550	2,229
700×1600	900	1,790	700	1,598	142	70	85	1,600	2,345
700×1700	900	1,890	750	1,698	142	70	100	1,650	2,460
700×1800	900	1,990	800	1,798	142	70	100	1,700	2,747
700×1900	900	2,090	800	1,898	142	70	100	1,700	2,840
700×2000	900	2,190	850	1,998	142	70	100	1,750	2,962

呼び名 (a×c)	B (mm)	H (mm)	b (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
800×500	1,000	700	250	498	152	70	85	1,220	1,021
800×600	1,000	800	250	598	152	70	85	1,220	1,101
800×700	1,000	900	300	698	152	70	85	1,270	1,192
800×800	1,000	1,000	350	798	152	70	85	1,320	1,284
800×900	1,000	1,100	400	898	152	70	85	1,370	1,417
800×1000	1,000	1,200	450	998	152	70	85	1,420	1,512
800×1100	1,000	1,300	500	1,098	152	70	85	1,470	1,607
800×1200	1,000	1,400	550	1,198	152	70	85	1,520	1,758
800×1300	1,000	1,500	550	1,298	152	70	85	1,550	2,015
800×1400	1,000	1,600	600	1,398	152	70	85	1,600	2,128
800×1500	1,000	1,700	650	1,498	152	70	85	1,650	2,308
800×1600	1,000	1,800	700	1,598	152	70	85	1,700	2,423
800×1700	1,000	1,900	750	1,698	152	70	100	1,750	2,539
800×1800	1,000	2,000	750	1,798	152	70	100	1,750	2,797
800×1900	1,000	2,100	800	1,898	152	70	100	1,800	2,919
800×2000	1,000	2,200	850	1,998	152	70	100	1,850	3,041

呼び名 (a×c)	B (mm)	H (mm)	b (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
900×500	1,100	710	250	498	162	70	85	1,320	1,107
900×600	1,100	810	250	598	162	70	85	1,320	1,187
900×700	1,100	910	300	698	162	70	85	1,370	1,279
900×800	1,100	1,010	350	798	162	70	85	1,420	1,370
900×900	1,100	1,110	400	898	162	70	85	1,470	1,503
900×1000	1,100	1,210	450	998	162	70	85	1,520	1,598
900×1100	1,100	1,310	500	1,098	162	70	85	1,570	1,693
900×1200	1,100	1,410	550	1,198	162	70	85	1,620	1,844
900×1300	1,100	1,510	550	1,298	162	70	85	1,650	2,101
900×1400	1,100	1,610	600	1,398	162	70	85	1,700	2,213
900×1500	1,100	1,710	650	1,498	162	70	85	1,750	2,394
900×1600	1,100	1,810	700	1,598	162	70	85	1,800	2,509
900×1700	1,100	1,910	750	1,698	162	70	100	1,850	2,624
900×1800	1,100	2,010	750	1,798	162	70	100	1,850	2,883
900×1900	1,100	2,110	800	1,898	162	70	100	1,900	3,005
900×2000	1,100	2,210	850	1,998	162	70	100	1,950	3,127

呼び名 (a×c)	B (mm)	H (mm)	b (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
1000×500	1,200	720	250	498	172	70	85	1,420	1,201
1000×600	1,200	820	250	598	172	70	85	1,420	1,280
1000×700	1,200	920	300	698	172	70	85	1,470	1,372
1000×800	1,200	1,020	350	798	172	70	85	1,520	1,464
1000×900	1,200	1,120	400	898	172	70	85	1,570	1,596
1000×1000	1,200	1,220	450	998	172	70	85	1,620	1,691
1000×1100	1,200	1,320	500	1,098	172	70	85	1,670	1,786
1000×1200	1,200	1,420	500	1,198	172	70	85	1,670	1,919
1000×1300	1,200	1,520	550	1,298	172	70	85	1,750	2,194
1000×1400	1,200	1,620	600	1,398	172	70	85	1,800	2,306
1000×1500	1,200	1,720	650	1,498	172	70	85	1,850	2,486
1000×1600	1,200	1,820	700	1,598	172	70	85	1,900	2,601
1000×1700	1,200	1,920	700	1,698	172	70	100	1,900	2,695
1000×1800	1,200	2,020	750	1,798	172	70	100	1,950	2,976
1000×1900	1,200	2,120	800	1,898	172	70	100	2,000	3,097
1000×2000	1,200	2,220	850	1,998	172	70	100	2,050	3,219
