VS桝

側溝

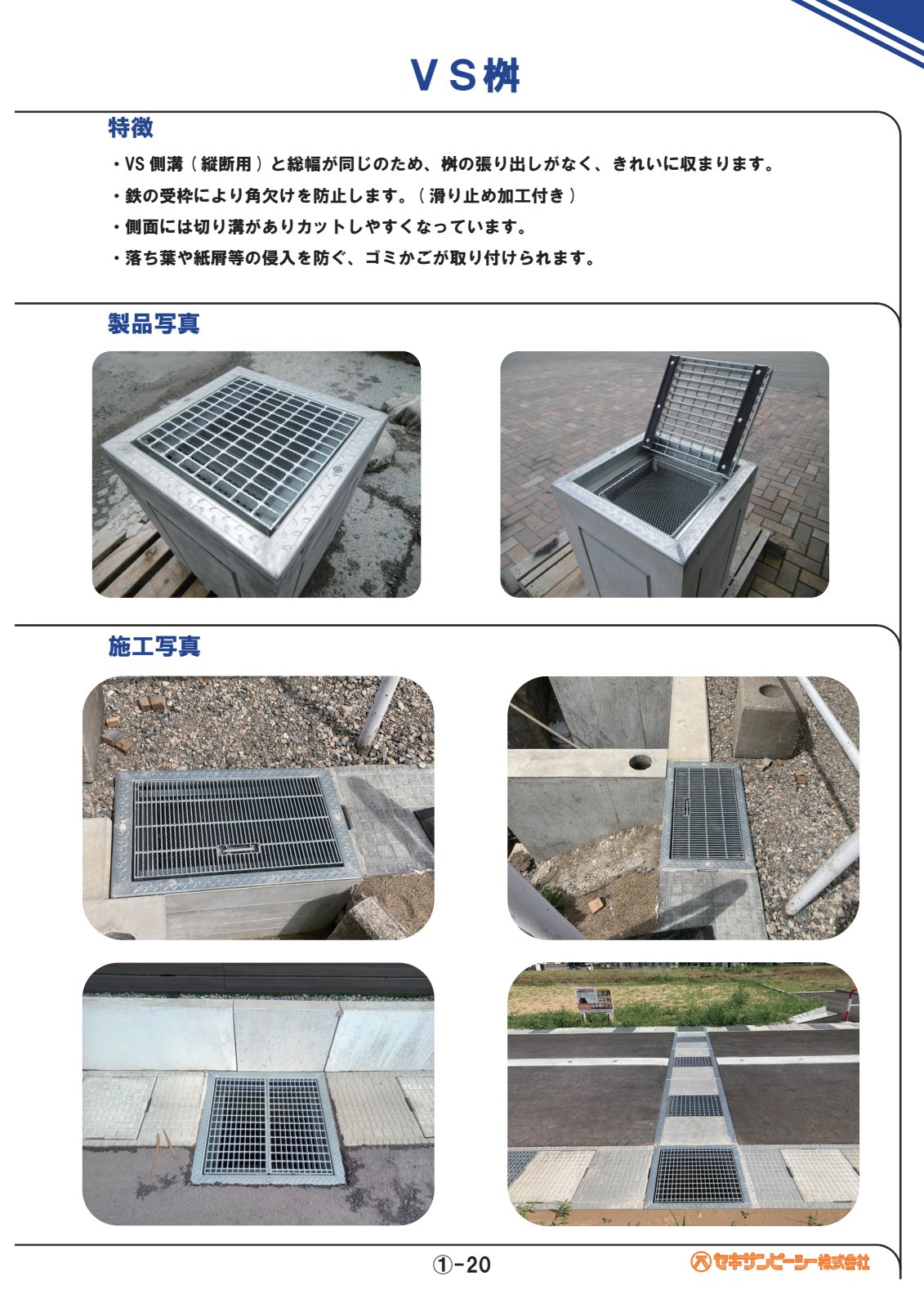

製品概要

工期短縮と確かな品質を両立する、VS側溝専用のプレキャストコンクリート桝。豊富なサイズバリエーションで現場のニーズに柔軟対応。

特徴と適応範囲

VS側溝と総幅が揃いきれいに収まる

VS側溝（縦断用）と総幅が同じため桝の張り出しがなく、すっきりと美しく収まります。

鉄製受枠で角欠けを防止

鉄の受枠により角欠けを防止します。受枠には滑り止め加工が施されています。

側面の切り溝でカットが容易

側面に切り溝があり、現場での切断加工がしやすくなっています。

ゴミかご取付でゴミの侵入を防止

落ち葉や紙屑等の侵入を防ぐゴミかごを取り付けることができます。

設計条件

規格・認定	VS桝（道路・側溝用）。正方形・長方形タイプ。(A)600×(B)600以上のグレーチングは2枚割れ
サイズ範囲	正方形呼び名300×300〜1,000×1,000（高さH400〜2,400mm）、長方形呼び名300×600〜800×1,000。参考質量137〜3,059kg
対応用途	道路・側溝の集水桝（VS側溝〈縦断用〉との接続用）
土質荷重条件	T-25 対応

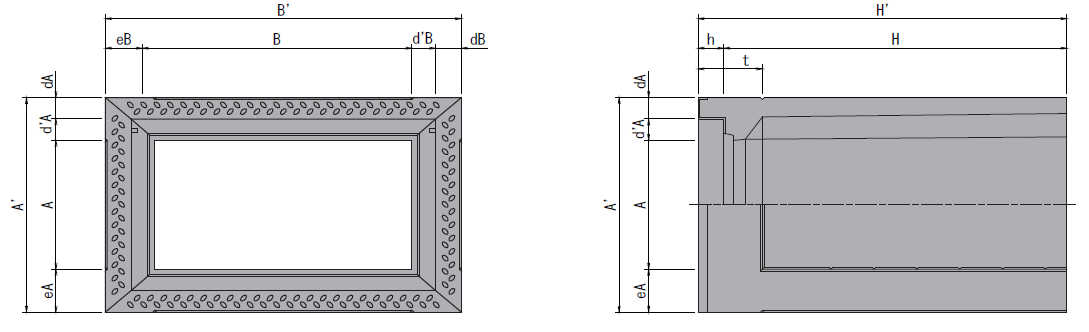

寸法図

※ 下の規格表のプルダウン（形状等）を選ぶと、対応する寸法図に切り替わります。各寸法記号の位置は本図をご参照ください。

規格表

形状

全2区分

呼び名 (A×B×H)	外寸 A′ (mm)	外寸 B′ (mm)	外高 H′ (mm)	eA (mm)	eB (mm)	dA (mm)	dB (mm)	d′A (mm)	d′B (mm)	h (mm)	t (mm)	参考質量 (kg)
300×300×400	500	500	460	100	100	50	50	50	50	60	140	137
300×300×500	500	500	560	100	100	50	50	50	50	60	140	162
300×300×600	500	500	660	100	100	50	50	50	50	60	140	196
300×300×700	500	500	760	100	100	50	50	50	50	60	140	221
300×300×800	500	500	860	100	100	50	50	50	50	60	140	245
300×300×900	500	500	960	100	100	50	50	50	50	60	140	269
300×300×1,000	500	500	1,060	100	100	50	50	50	50	60	140	293
300×300×1,200	500	500	1,260	100	100	50	50	50	50	60	140	353
300×300×1,400	500	500	1,460	100	100	50	50	50	50	60	140	400
400×400×500	610	610	565	105	105	55	55	50	50	65	150	208
400×400×600	610	610	665	105	105	55	55	50	50	65	150	250
400×400×800	610	610	865	105	105	55	55	50	50	65	150	312
400×400×1,000	610	610	1,065	105	105	55	55	50	50	65	150	371
400×400×1,200	610	610	1,265	105	105	55	55	50	50	65	150	445
400×400×1,500	610	610	1,565	105	105	55	55	50	50	65	150	535
500×500×600	720	720	675	110	110	55	55	55	55	75	175	314
500×500×800	720	720	875	110	110	55	55	55	55	75	175	405
500×500×1,000	720	720	1,075	110	110	55	55	55	55	75	175	484
500×500×1,200	720	720	1,275	110	110	55	55	55	55	75	175	556
500×500×1,400	720	720	1,475	110	110	55	55	55	55	75	175	628
500×500×1,700	720	720	1,775	110	110	55	55	55	55	75	175	733
600×600×800	830	830	885	115	115	60	60	55	55	85	200	491
600×600×1,000	830	830	1,085	115	115	60	60	55	55	85	200	583
600×600×1,200	830	830	1,285	115	115	60	60	55	55	85	200	669
600×600×1,400	830	830	1,485	115	115	60	60	55	55	85	200	755
600×600×1,600	830	830	1,685	115	115	60	60	55	55	85	200	850
600×600×1,800	830	830	1,885	115	115	60	60	55	55	85	200	932
700×700×1,000	970	970	1,085	135	135	70	70	65	65	85	255	946
700×700×1,250	970	970	1,335	135	135	70	70	65	65	85	255	1,139
700×700×1,500	970	970	1,585	135	135	70	70	65	65	85	255	1,324
700×700×1,750	970	970	1,835	135	135	70	70	65	65	85	255	1,511
700×700×2,000	970	970	2,085	135	135	70	70	65	65	85	255	1,685
800×800×1,000	1,080	1,080	1,110	140	140	75	75	65	65	100	270	1,125
800×800×1,250	1,080	1,080	1,350	140	140	75	75	65	65	100	270	1,353
800×800×1,500	1,080	1,080	1,600	140	140	75	75	65	65	100	270	1,580
800×800×1,750	1,080	1,080	1,850	140	140	75	75	65	65	100	270	1,794
800×800×2,000	1,080	1,080	2,100	140	140	75	75	65	65	100	270	2,001
800×800×2,200	1,080	1,080	2,300	140	140	75	75	65	65	100	270	2,076
1,000×1,000×1,000	1,300	1,300	1,135	150	150	80	80	70	70	135	330	1,514
1,000×1,000×1,250	1,300	1,300	1,385	150	150	80	80	70	70	135	330	1,813
1,000×1,000×1,500	1,300	1,300	1,635	150	150	80	80	70	70	135	330	2,095
1,000×1,000×1,750	1,300	1,300	1,885	150	150	80	80	70	70	135	330	2,375
1,000×1,000×2,000	1,300	1,300	2,135	150	150	80	80	70	70	135	330	2,646
1,000×1,000×2,400	1,300	1,300	2,535	150	150	80	80	70	70	135	330	3,059

呼び名 (A×B×H)	外寸 A′ (mm)	外寸 B′ (mm)	外高 H′ (mm)	eA (mm)	eB (mm)	dA (mm)	dB (mm)	d′A (mm)	d′B (mm)	h (mm)	t (mm)	参考質量 (kg)
300×600×400	500	830	460	100	115	50	60	50	55	60	150	170
300×600×500	500	830	560	100	115	50	60	50	55	60	150	198
300×600×600	500	830	660	100	115	50	60	50	55	60	150	247
300×600×700	500	830	760	100	115	50	60	50	55	60	150	276
300×600×800	500	830	860	100	115	50	60	50	55	60	150	304
300×600×900	500	830	960	100	115	50	60	50	55	60	150	332
300×600×1,000	500	830	1,060	100	115	50	60	50	55	60	150	360
300×600×1,200	500	830	1,260	100	115	50	60	50	55	60	150	402
300×600×1,400	500	830	1,460	100	115	50	60	50	55	60	150	451
400×500×600	610	720	665	105	110	55	55	50	55	65	150	279
400×500×800	610	720	865	105	110	55	55	50	55	65	150	348
400×500×1,000	610	720	1,065	105	110	55	55	50	55	65	150	415
400×500×1,200	610	720	1,265	105	110	55	55	50	55	65	150	492
400×500×1,500	610	720	1,565	105	110	55	55	50	55	65	150	590
400×600×600	610	830	665	105	115	55	60	50	55	65	150	308
400×600×800	610	830	865	105	115	55	60	50	55	65	150	386
400×600×1,000	610	830	1,065	105	115	55	60	50	55	65	150	464
400×600×1,200	610	830	1,265	105	115	55	60	50	55	65	150	539
400×600×1,500	610	830	1,565	105	115	55	60	50	55	65	150	646
400×800×600	610	1,080	665	105	140	45	75	60	65	65	150	410
400×800×800	610	1,080	865	105	140	45	75	60	65	65	150	517
400×800×1,000	610	1,080	1,065	105	140	45	75	60	65	65	150	624
400×800×1,200	610	1,080	1,265	105	140	45	75	60	65	65	150	722
400×800×1,400	610	1,080	1,465	105	140	45	75	60	65	65	150	820
400×800×1,600	610	1,080	1,665	105	140	45	75	60	65	65	150	916
500×600×800	720	830	875	110	115	55	60	55	55	75	175	432
500×600×1,000	720	830	1,075	110	115	55	60	55	55	75	175	521
500×600×1,200	720	830	1,275	110	115	55	60	55	55	75	175	604
500×600×1,400	720	830	1,475	110	115	55	60	55	55	75	175	684
500×600×1,700	720	830	1,775	110	115	55	60	55	55	75	175	798
500×1,000×600	720	1,300	675	110	150	50	80	60	70	75	175	536
500×1,000×800	720	1,300	875	110	150	50	80	60	70	75	175	672
500×1,000×1,000	720	1,300	1,075	110	150	50	80	60	70	75	175	803
500×1,000×1,200	720	1,300	1,275	110	150	50	80	60	70	75	175	930
500×1,000×1,400	720	1,300	1,475	110	150	50	80	60	70	75	175	1,050
500×1,000×1,600	720	1,300	1,675	110	150	50	80	60	70	75	175	1,168
600×700×800	830	970	885	115	135	60	70	55	65	85	255	613
600×700×1,000	830	970	1,085	115	135	60	70	55	65	85	255	730
600×700×1,200	830	970	1,285	115	135	60	70	55	65	85	255	840
600×700×1,400	830	970	1,485	115	135	60	70	55	65	85	255	950
600×700×1,600	830	970	1,685	115	135	60	70	55	65	85	255	1,051
600×700×1,800	830	970	1,885	115	135	60	70	55	65	85	255	1,154
800×1,000×1,000	1,080	1,300	1,100	140	150	75	80	65	70	100	310	1,303
800×1,000×1,250	1,080	1,300	1,350	140	150	75	80	65	70	100	310	1,567
800×1,000×1,500	1,080	1,300	1,600	140	150	75	80	65	70	100	310	1,819
800×1,000×1,750	1,080	1,300	1,850	140	150	75	80	65	70	100	310	2,070
800×1,000×2,000	1,080	1,300	2,100	140	150	75	80	65	70	100	310	2,306
800×1,000×2,250	1,080	1,300	2,350	140	150	75	80	65	70	100	310	2,537
