GUTTER

側溝

VS側溝シリーズ・PL側溝など、道路の排水・安全を支えるプレキャスト側溝。縦断用・横断用・スリット・土留用・桝までフルラインナップ。

SPEC MATRIX

各VS側溝規格表

種別を選ぶと、その規格表（内幅×内高）に切り替わります。塗りつぶし＝規格あり、× ＝規格なしです。

VS側溝(縦断用) の詳細 → 荷重: T-14 / T-25 対応 用途: 道路の縦断方向に設置する側溝（縦断走行に対応）
縦断用 の内幅×内高 規格表。緑（●）は規格あり、× は規格なし。
内幅 \ 内高 300 400 500 600 700 800 900 1,000 1,100 1,200 1,300 1,400 1,500 1,600 1,700 1,800 1,900 2,000
300 ● ● ● ● ● ● ● ● ● ● ● ● ● × × × × ×
400 × ● ● ● ● ● ● ● ● ● ● ● ● ● × × × ×
500 × ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
600 × ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
700 × ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
800 × ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
900 × ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
1,000 × ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
1,100 × × × × ● ● ● ● ● ● ● ● ● ● ● ● ● ●
1,200 × × × × ● ● ● ● ● ● ● ● ● ● ● ● ● ●
1,300 × × × × ● ● ● ● ● ● ● ● ● ● ● ● ● ●
1,400 × × × × ● ● ● ● ● ● ● ● ● ● ● ● ● ●
1,500 × × × × ● ● ● ● ● ● ● ● ● ● ● ● ● ●
凡例 ● 規格あり × 規格なし 単位: mm
  • ●＝規格あり、×＝規格なし。詳細寸法・参考質量は各製品ページをご覧ください。
  • 製品実長は呼び高さ c に対し c−2mm。詳細寸法・質量は各製品ページをご覧ください。
VS側溝(横断用) の詳細 → 荷重: T-25 対応（重荷重対応） 用途: 道路を横断する方向に設置する側溝（横断走行に対応）
横断用 の内幅×内高 規格表。緑（●）は規格あり、× は規格なし。
内幅 \ 内高 300 400 500 600 700 800 900 1,000 1,100 1,200 1,300 1,400 1,500 1,600 1,700 1,800 1,900 2,000
300 ● ● ● ● ● ● ● ● ● × × × × × × × × ×
400 × ● ● ● ● ● ● ● ● ● × × × × × × × ×
500 × ● ● ● ● ● ● ● ● ● ● ● × × × × × ×
600 × ● ● ● ● ● ● ● ● ● ● ● ● × × × × ×
700 × ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
800 × ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
900 × ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
1,000 × ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
1,100 × × × × ● ● ● ● ● ● ● ● ● ● ● ● ● ●
1,200 × × × × ● ● ● ● ● ● ● ● ● ● ● ● ● ●
1,300 × × × × ● ● ● ● ● ● ● ● ● ● ● ● ● ●
1,400 × × × × ● ● ● ● ● ● ● ● ● ● ● ● ● ●
1,500 × × × × ● ● ● ● ● ● ● ● ● ● ● ● ● ●
凡例 ● 規格あり × 規格なし 単位: mm
  • ●＝規格あり、×＝規格なし。詳細寸法・参考質量は各製品ページをご覧ください。
  • 横断用は重荷重 T-25 対応。製品実長は呼び高さ c に対し c−15mm（B300〜600）／ c−2mm（B700〜）。
VS側溝(スリット) の詳細 → 荷重: T-14 対応 用途: 道路・側溝（縦断走行に対応）。スリットからの路面排水集水
スリット の内幅×内高 規格表。緑（●）は規格あり、× は規格なし。
内幅 \ 内高 300 400 500 600 700 800 900 1,000 1,100 1,200 1,300 1,400 1,500 1,600 1,700 1,800 1,900 2,000
300 ● ● ● ● ● ● ● ● ● ● × × × × × × × ×
400 × ● ● ● ● ● ● ● ● ● × × × × × × × ×
500 × × × × × × × × × × × × × × × × × ×
600 × × × × × × × × × × × × × × × × × ×
700 × × × × × × × × × × × × × × × × × ×
800 × × × × × × × × × × × × × × × × × ×
900 × × × × × × × × × × × × × × × × × ×
1,000 × × × × × × × × × × × × × × × × × ×
1,100 × × × × × × × × × × × × × × × × × ×
1,200 × × × × × × × × × × × × × × × × × ×
1,300 × × × × × × × × × × × × × × × × × ×
1,400 × × × × × × × × × × × × × × × × × ×
1,500 × × × × × × × × × × × × × × × × × ×
凡例 ● 規格あり × 規格なし 単位: mm
  • スリットVS側溝は水路幅 300〜400 のラインアップです。製品実長は呼び高さ c に対し c−2mm。
VS側溝(土留用) の詳細 → 荷重: T-14 / T-25 対応 用途: 道路際の排水路兼土留め（縦断走行に対応）
土留用 の内幅×内高 規格表。緑（●）は規格あり、× は規格なし。
内幅 \ 内高 300 400 500 600 700 800 900 1,000 1,100 1,200 1,300 1,400 1,500 1,600 1,700 1,800 1,900 2,000
300 ● ● ● ● ● ● ● ● ● ● ● ● ● × × × × ×
400 × ● ● ● ● ● ● ● ● ● ● ● ● ● × × × ×
500 × ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
600 × ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
700 × × ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
800 × × ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
900 × × ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
1,000 × × ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
1,100 × × × × × × × × × × × × × × × × × ×
1,200 × × × × × × × × × × × × × × × × × ×
1,300 × × × × × × × × × × × × × × × × × ×
1,400 × × × × × × × × × × × × × × × × × ×
1,500 × × × × × × × × × × × × × × × × × ×
凡例 ● 規格あり × 規格なし 単位: mm
  • ●＝規格あり、×＝規格なし。詳細寸法・参考質量は各製品ページをご覧ください。
  • 土留用（無騒音DVS側溝）は排水と土留めを一体化。水路幅 300〜1000 のラインアップです。

※ 本表は標準ラインアップの取扱い有無を示すものです。詳細寸法・参考質量は各製品ページ、またはお問い合わせください。

FILTER

販売エリアで絞り込む

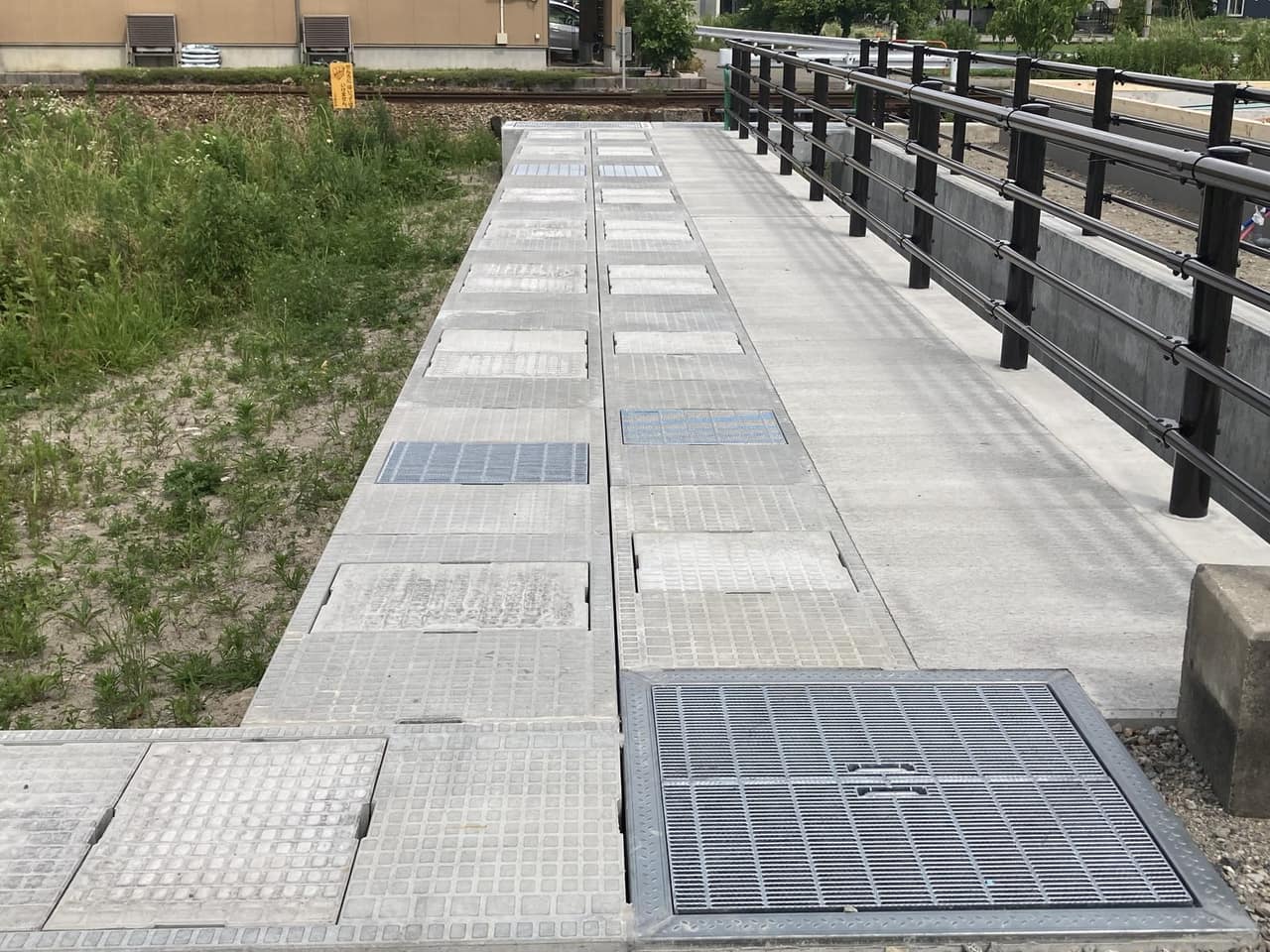

VS桝
VS桝
VS側溝と接続し、確実な集水・排水を実現するプレキャスト桝です。
詳しく見る

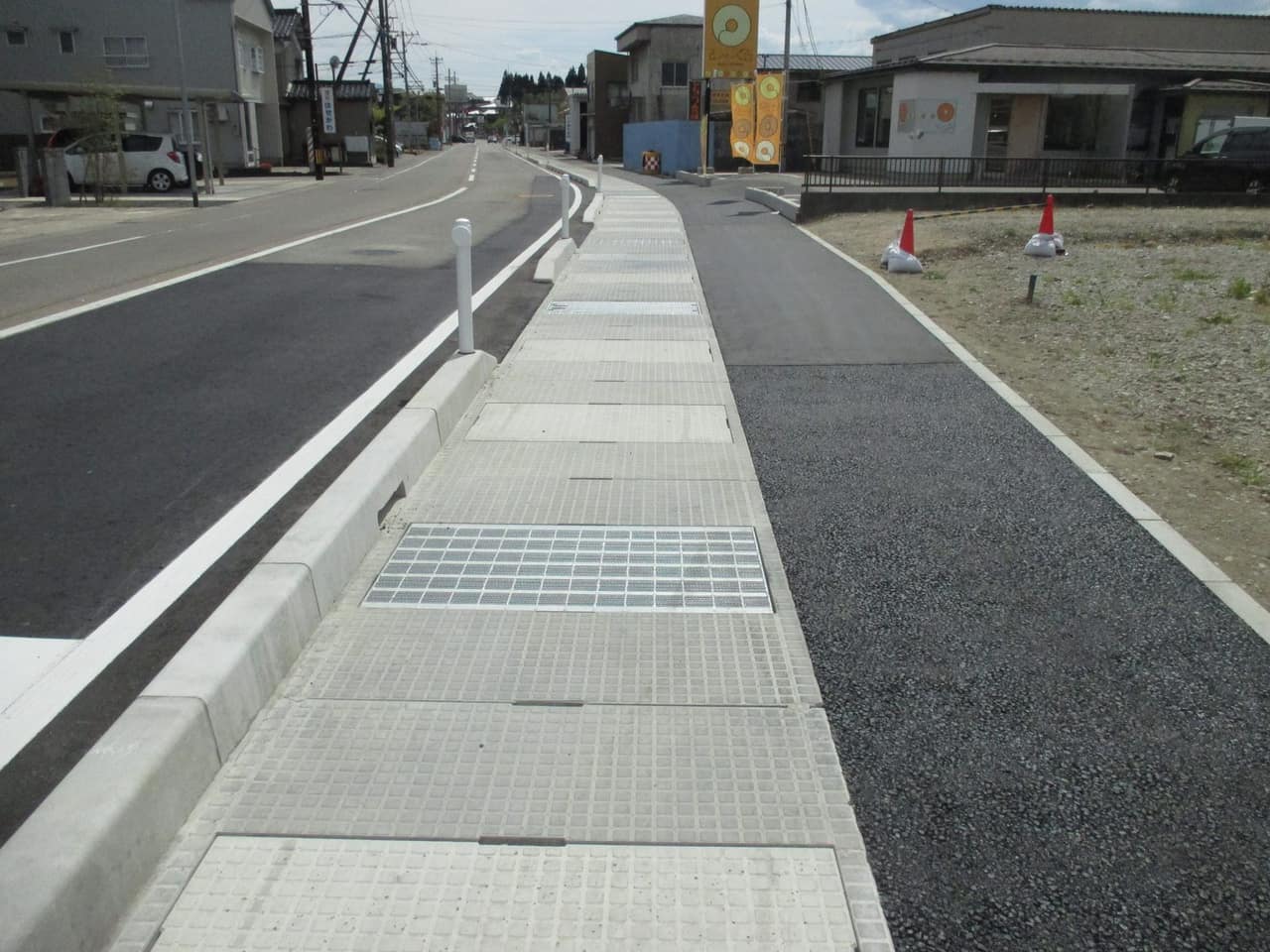

VS側溝(縦断用)
VS側溝(縦断用)
施工性と排水性に優れた道路脇のスタンダードな側溝です。
詳しく見る

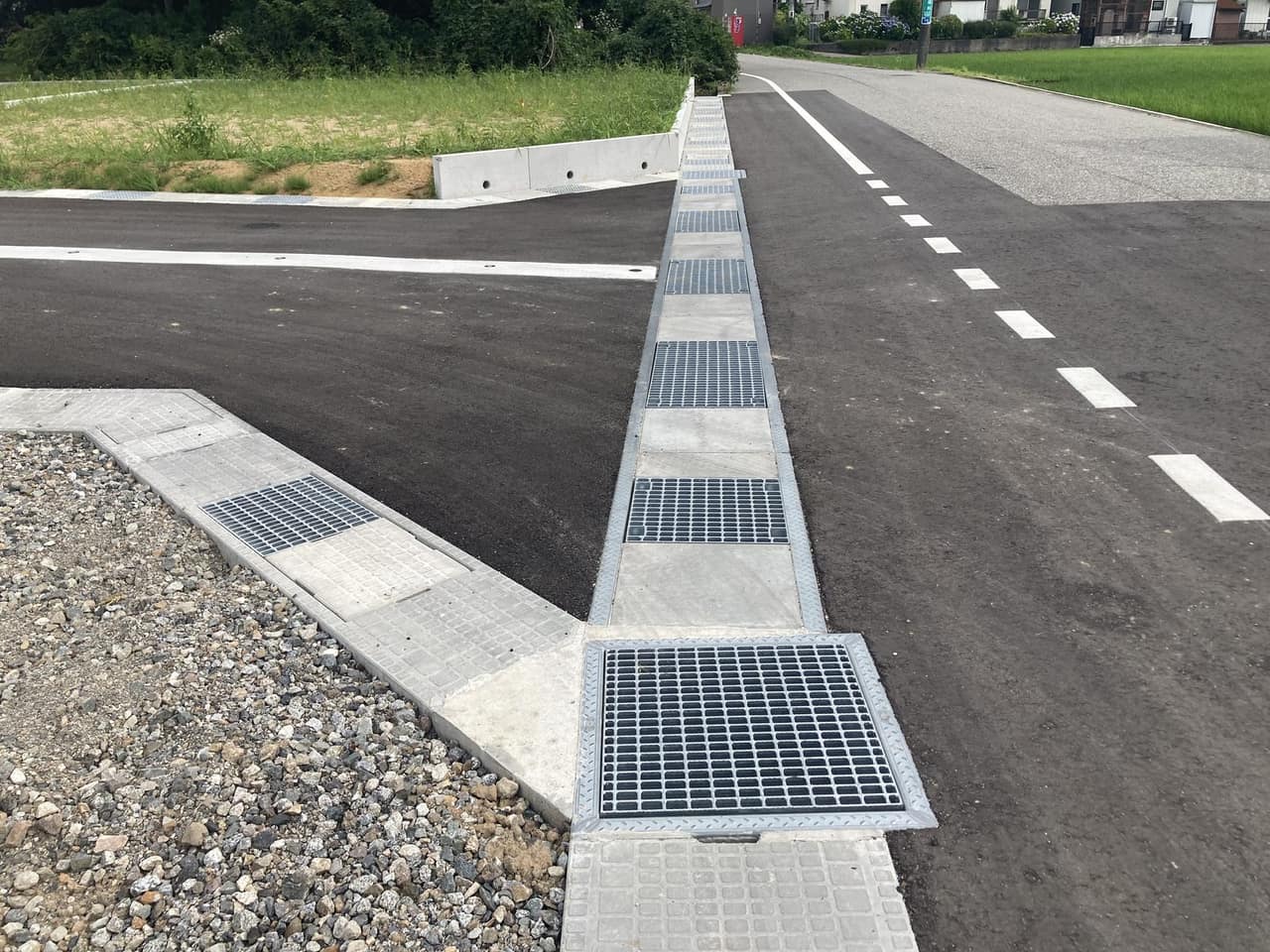

VS側溝(横断用)
VS側溝(横断用)
車両の通過に耐える、強固な耐荷重性能を持った横断部専用側溝です。
詳しく見る

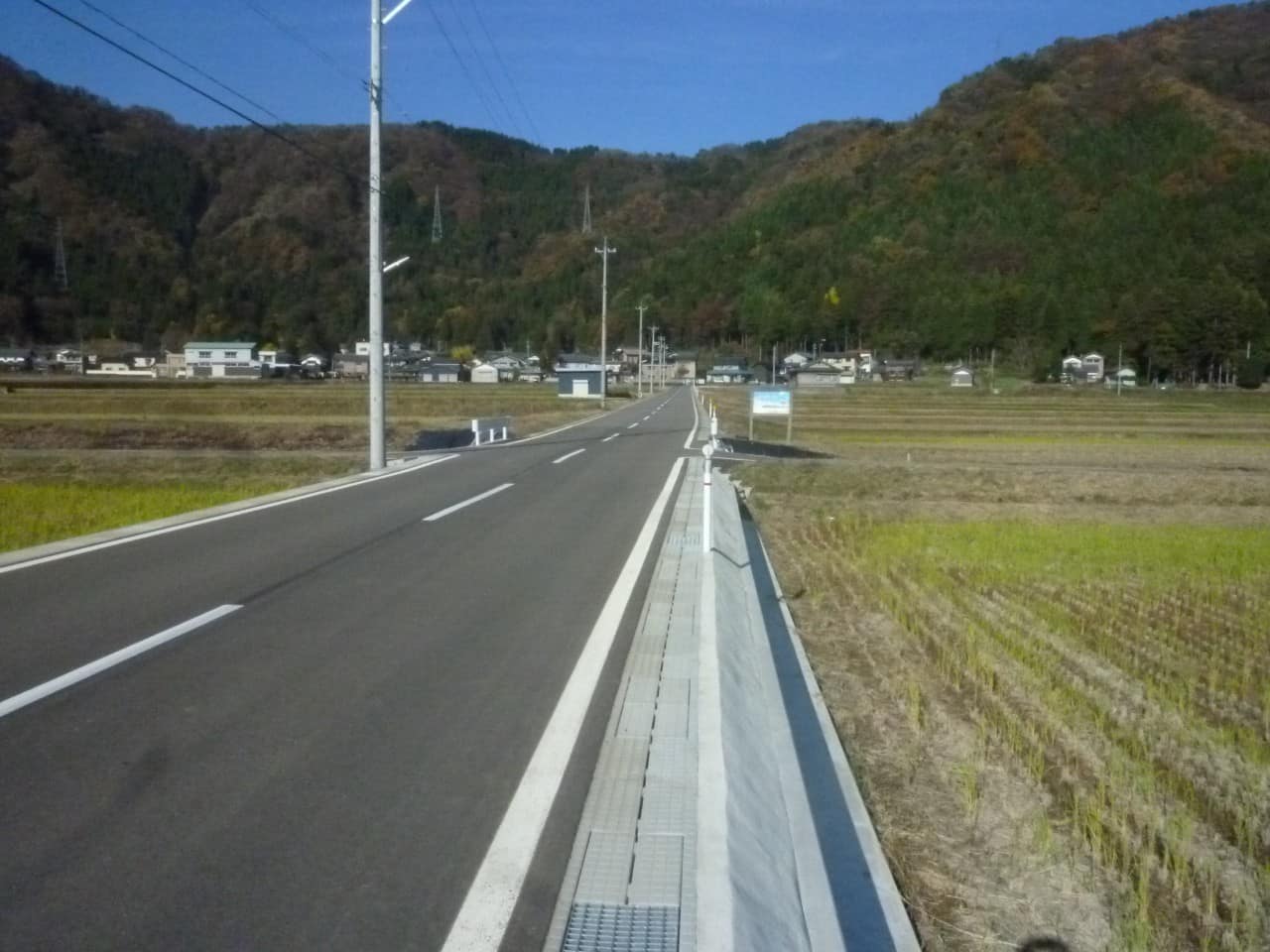

VS側溝(スリット)
VS側溝(スリット)
路面からの雨水を効率よく集水するスリット付きの側溝です。
詳しく見る

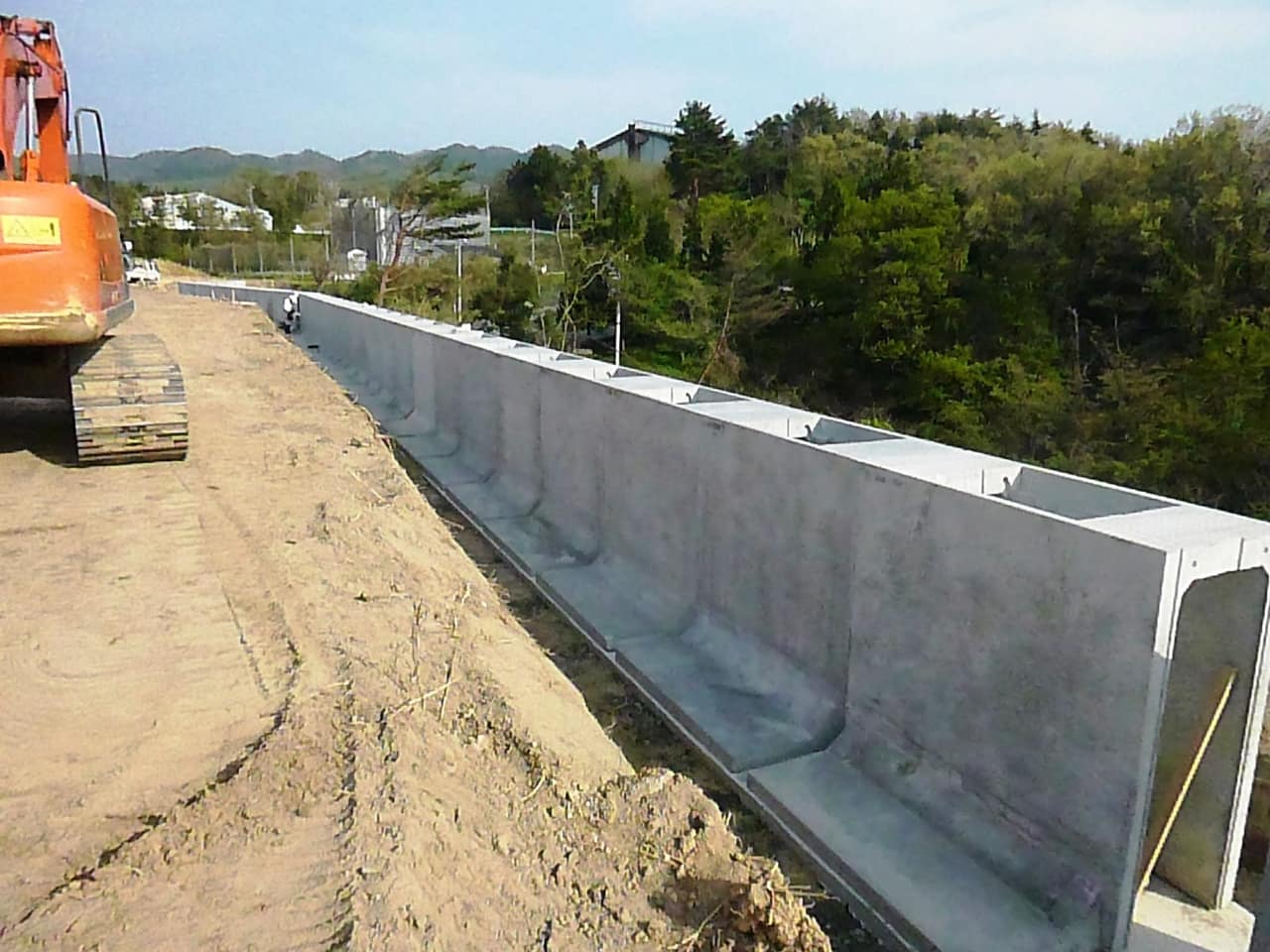

VS側溝(土留用)
VS側溝(土留用)
土留め機能を持たせたVS側溝。高低差のある現場に最適です。
詳しく見る

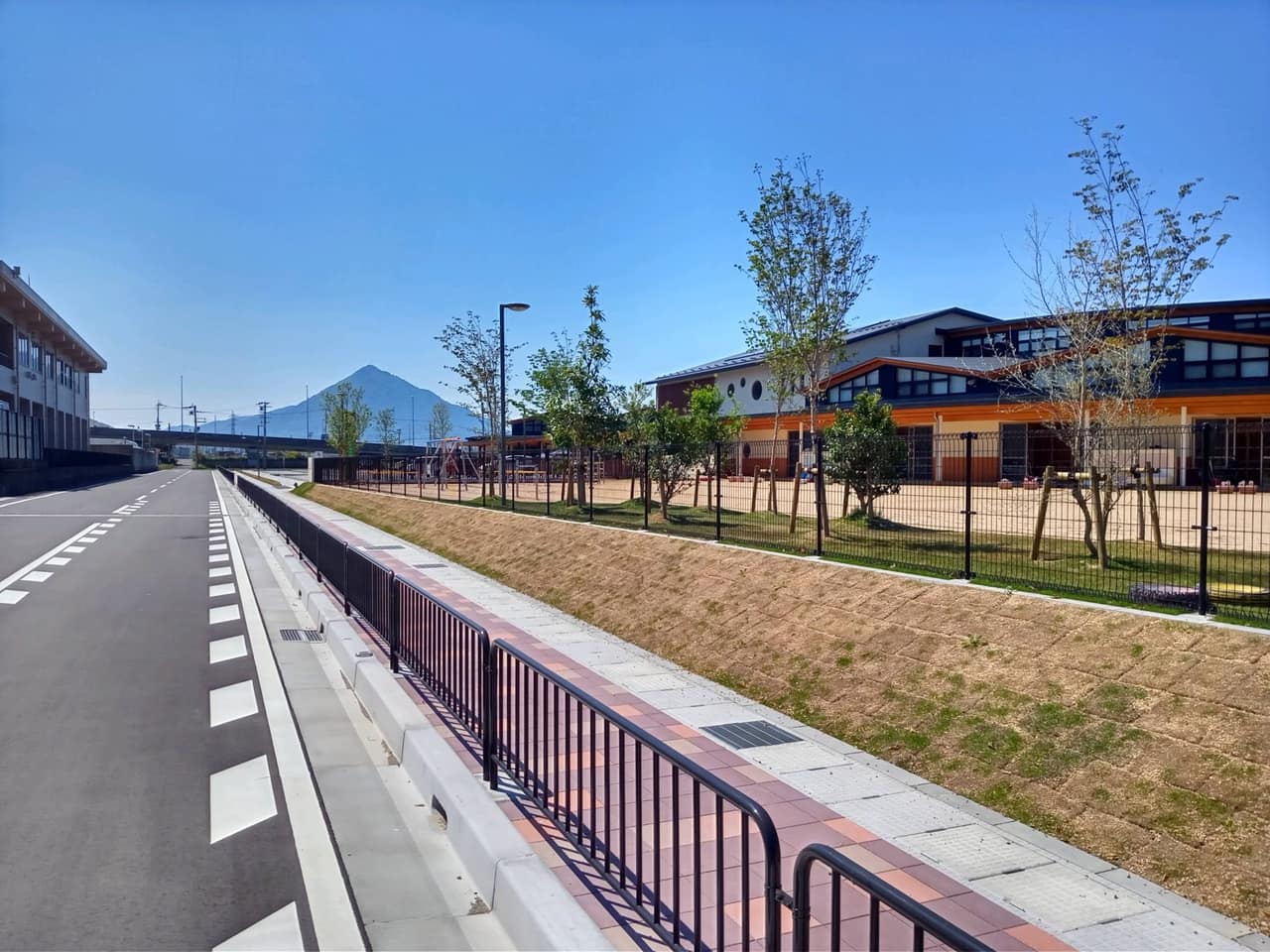

PL側溝
PL側溝
歩車道境界ブロックと側溝が一体化した、景観性に優れた製品です。
詳しく見る

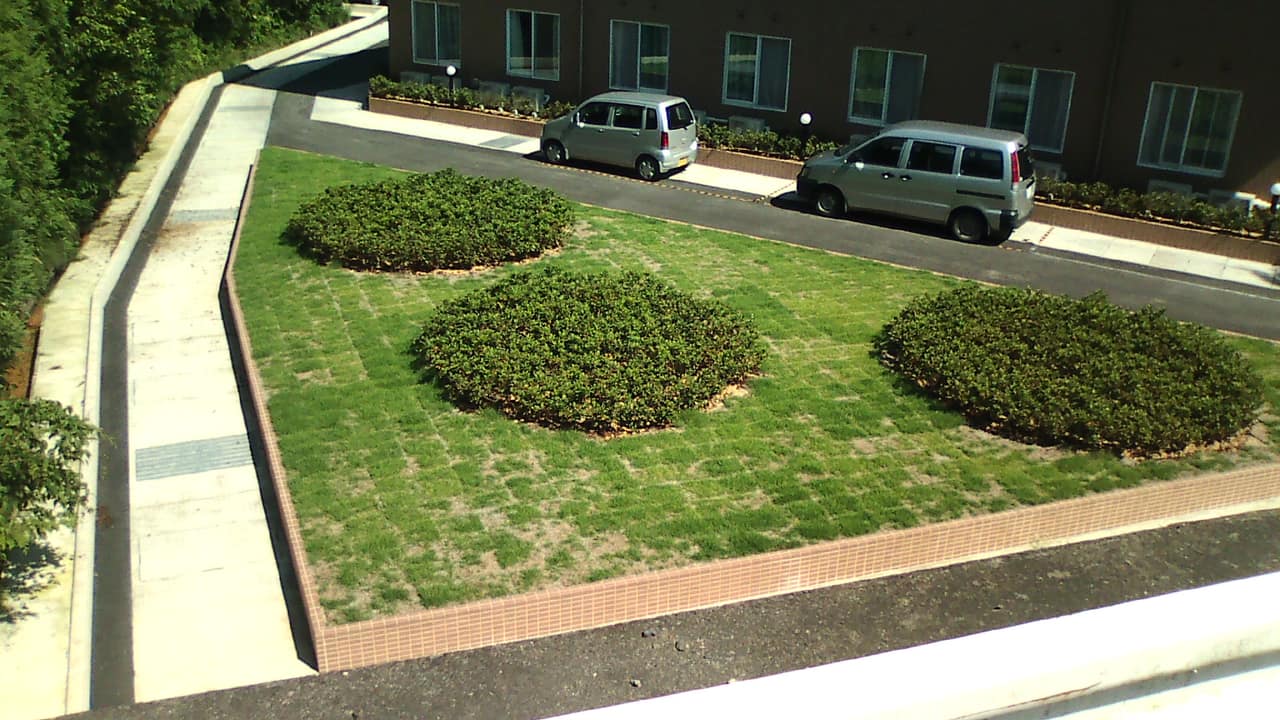

VS側溝(カセットウォール)
VS側溝(カセットウォール)
独立した底板を無騒音VS側溝にセットして一体化し、土留用に使う滋賀県タイプ。
詳しく見る
CONTACT

側溝製品のお問い合わせ

道路の排水設計・特殊形状対応など、ご相談を承ります。お気軽にお問い合わせください。
