製品概要

確かな排水性能と優れた施工性で、安全な道路環境を構築するスタンダード側溝。都市部の幹線道路から生活道路まで幅広く採用。

特徴と適応範囲

縦断走行に対応する無騒音側溝

道路の縦断方向の走行に対応する無騒音VS側溝です。スリット状の蓋構造により車両通行時の走行騒音を抑えます。

豊富な水路幅と内高の組合せ

水路幅(内幅)300〜1,500mm・内高300〜2,000mmまで幅広く設定でき、必要な通水断面に合わせて選定できます。

呼び高さによる施工調整

高さ寸法cは呼び高さで、製品実長はc−2mmとなります。現場の高さ条件に応じた組合せが可能です。

製品実長2000mm

製品の実長は2,000mmで、長尺による施工効率に配慮した規格です。

設計条件

規格・認定	無騒音VS側溝縦断用（道路・側溝）。呼び名は「内幅(a)×内高(c)」で表示
サイズ範囲	水路幅(内幅)300〜1,500mm、内高300〜2,000mm、製品実長2,000mm。参考質量330〜3,656kg（※印は要問合せ）
対応用途	道路の縦断方向に設置する側溝（縦断走行に対応）
土質荷重条件	T-14 / T-25 対応

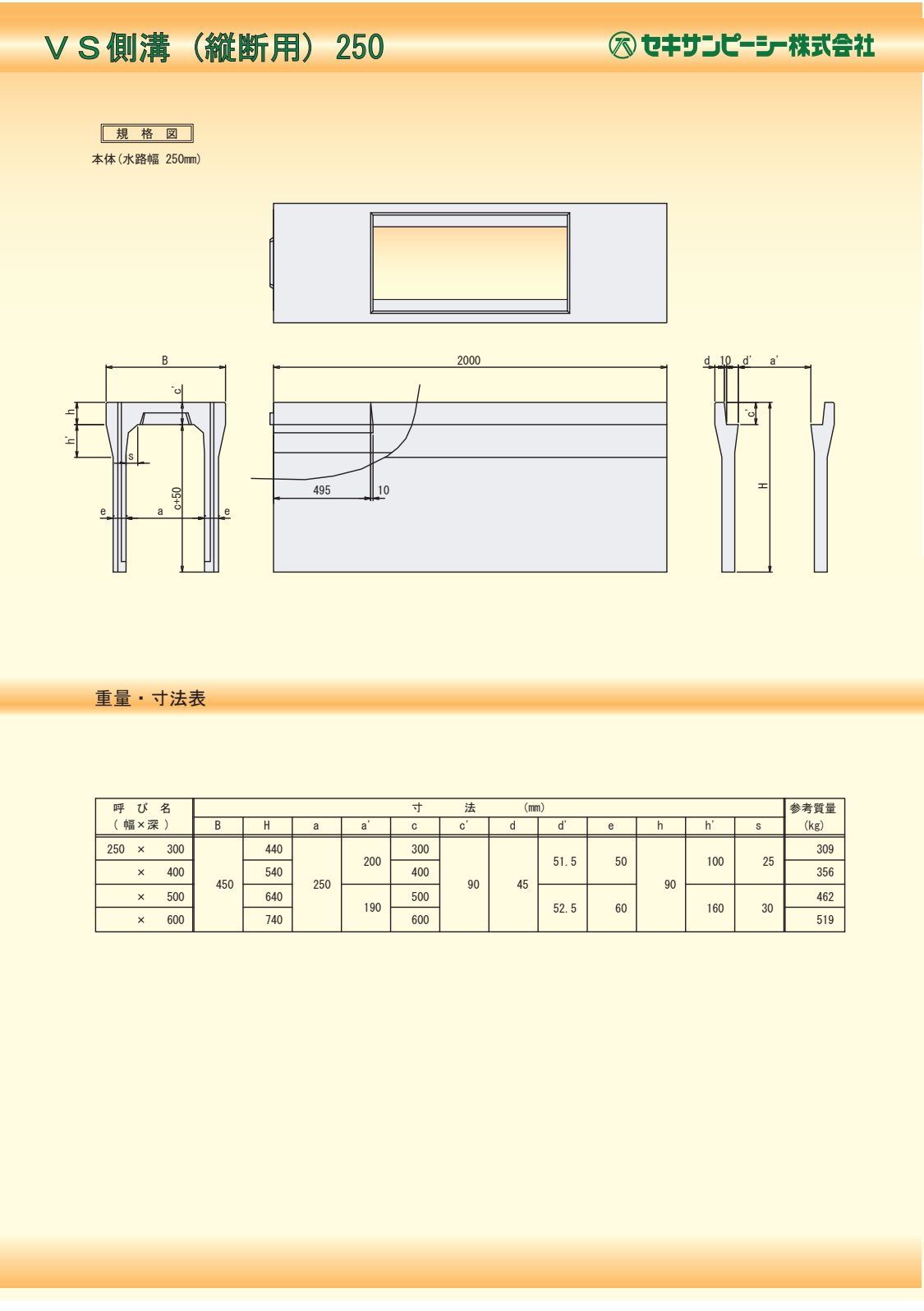

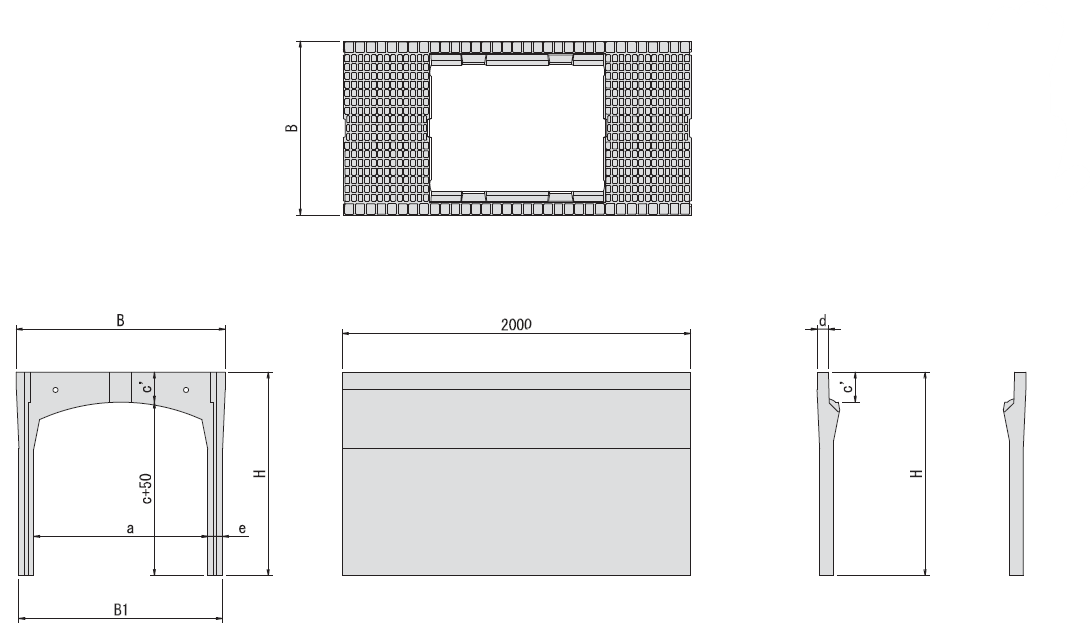

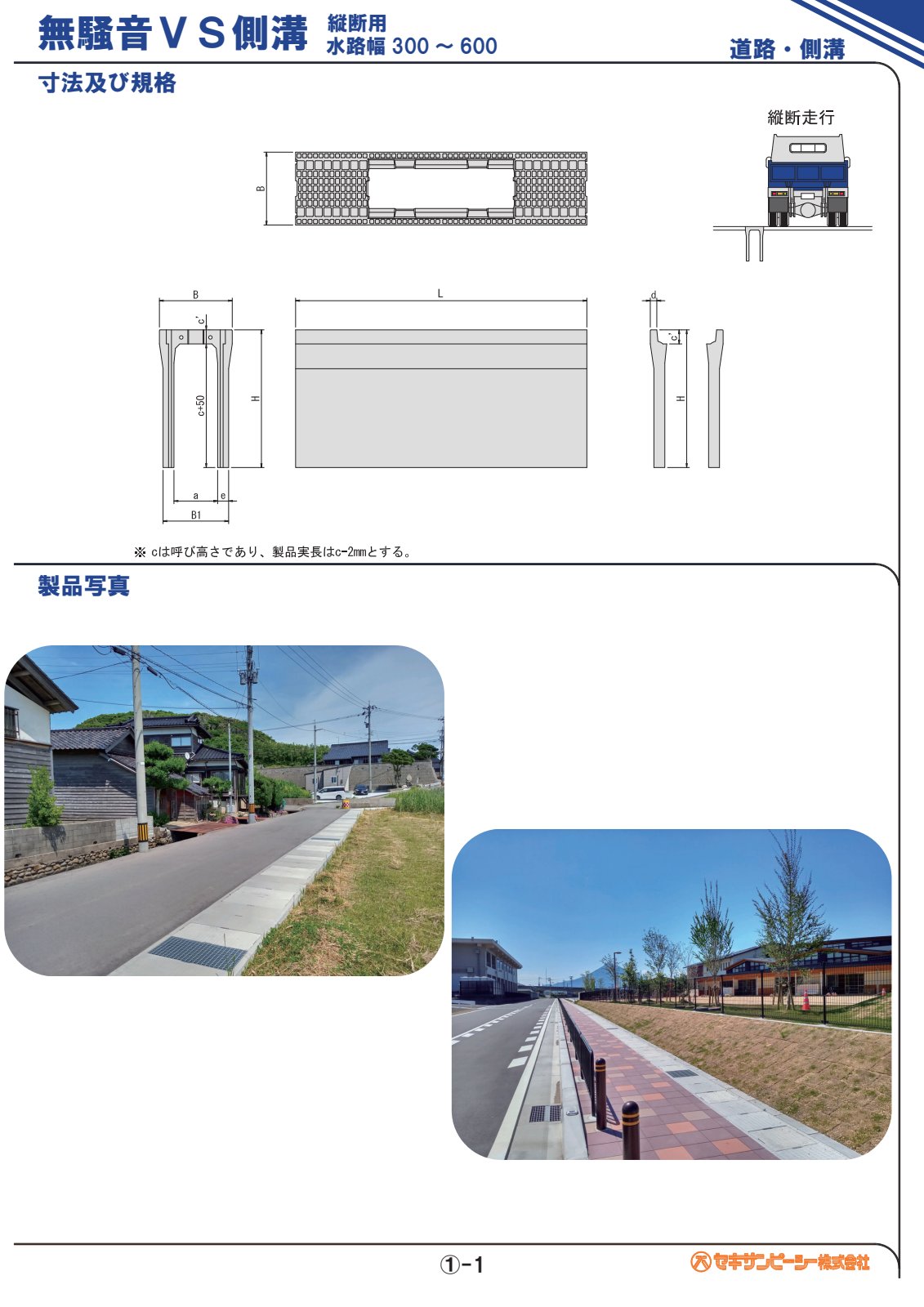

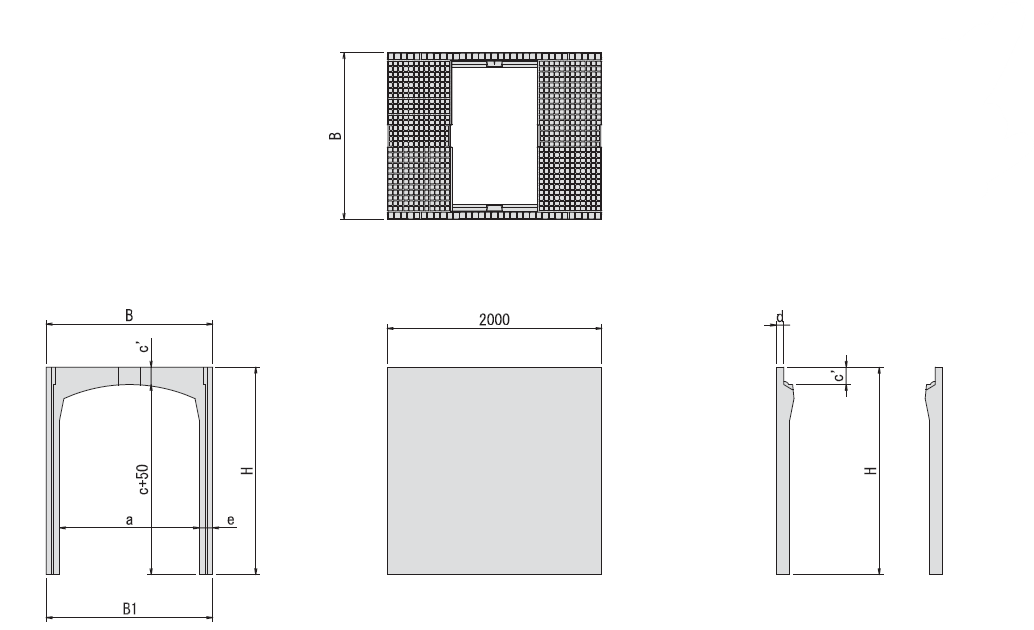

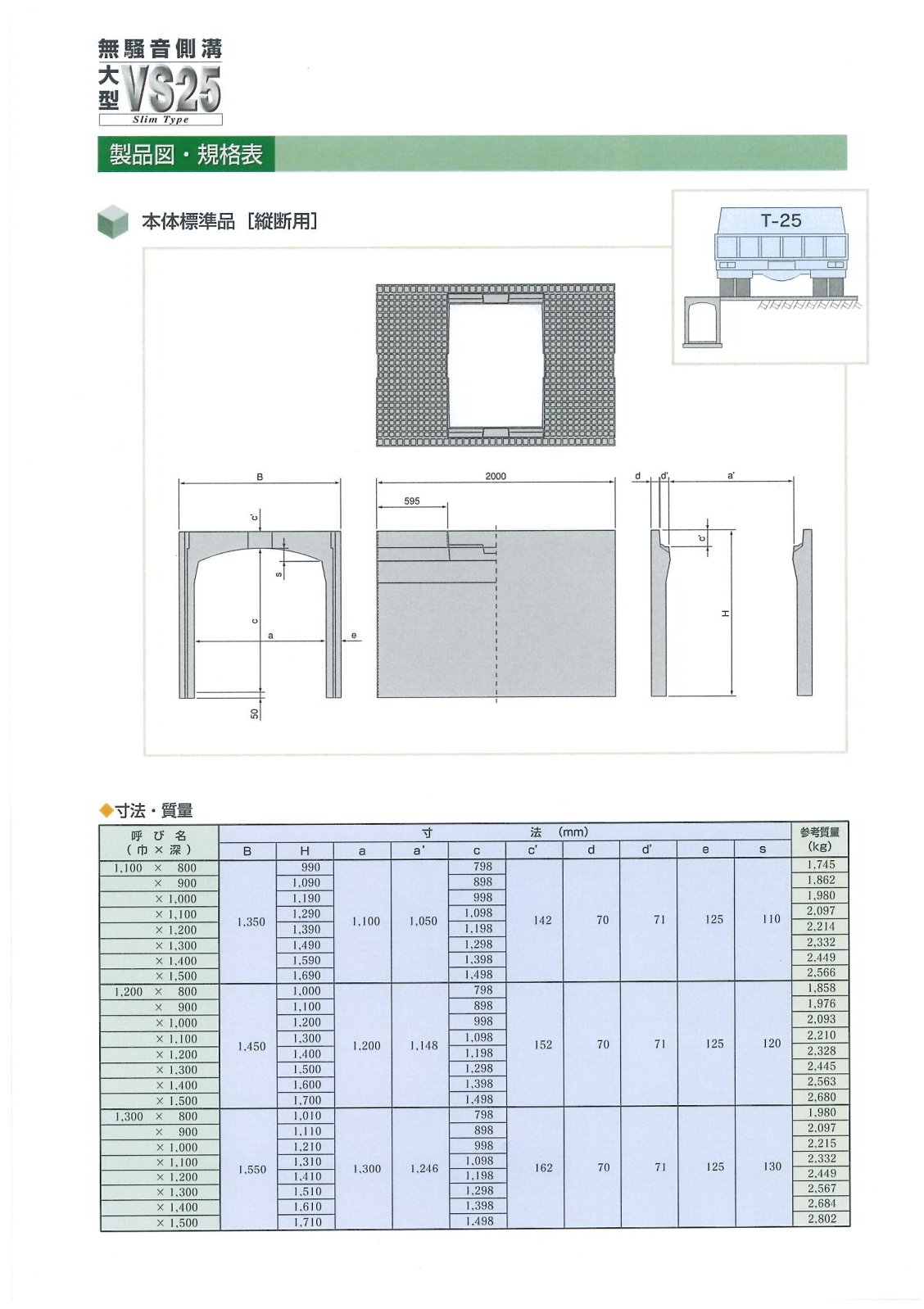

寸法図

※ 下の規格表のプルダウン（内幅 a (mm)等）を選ぶと、対応する寸法図に切り替わります。各寸法記号の位置は本図をご参照ください。

規格表

内幅 a (mm)

全13区分

呼び名 (a×c)	B (mm)	H (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
300×300	500	445	298	97	45	50	400	330
300×400	500	545	398	97	45	55	410	406
300×500	500	645	498	97	45	55	410	458
300×600	500	745	598	97	45	65	430	565
300×700	500	845	698	97	45	65	430	626
300×800	500	945	798	97	45	75	450	760
300×900	500	1,045	898	97	45	75	450	830
300×1000	500	1,145	998	97	45	85	470	992
300×1100	500	1,245	1,098	97	45	85	470	1,072
300×1200	500	1,345	1,198	97	45	100	500	1,315
300×1300	500	1,445	1,298	97	45	100	500	1,408
300×1400	500	1,545	1,398	97	45	100	500	1,502
300×1500	500	1,645	1,498	97	45	100	500	1,596

呼び名 (a×c)	B (mm)	H (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
400×400	610	560	398	112	50	55	510	464
400×500	610	660	498	112	50	55	510	540
400×600	610	760	598	112	50	60	520	596
400×700	610	860	698	112	50	60	520	717
400×800	610	960	798	112	50	70	540	783
400×900	610	1,060	898	112	50	70	540	931
400×1000	610	1,160	998	112	50	80	560	1,006
400×1100	610	1,260	1,098	112	50	80	560	1,181
400×1200	610	1,360	1,198	112	50	90	580	1,265
400×1300	610	1,460	1,298	112	50	90	580	1,527
400×1400	610	1,560	1,398	112	50	90	580	1,625
400×1500	610	1,660	1,498	112	50	105	610	1,724
400×1600	610	1,760	1,598	112	50	105	610	1,822

呼び名 (a×c)	B (mm)	H (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
500×400	720	575	398	127	55	60	620	551
500×500	720	675	498	127	55	60	620	607
500×600	720	775	598	127	55	70	640	719
500×700	720	875	698	127	55	70	640	785
500×800	720	975	798	127	55	70	640	850
500×900	720	1,075	898	127	55	85	670	1,039
500×1000	720	1,175	998	127	55	85	670	1,119
500×1100	720	1,275	1,098	127	55	85	670	1,198
500×1200	720	1,375	1,198	127	55	95	690	1,388
500×1300	720	1,475	1,298	127	55	95	690	1,477
500×1400	720	1,575	1,398	127	55	95	690	1,566
500×1500	720	1,675	1,498	127	55	110	720	1,860
500×1600	720	1,775	1,598	127	55	110	720	1,963
500×1700	720	1,875	1,698	127	55	110	720	2,066
500×1800	720	1,975	1,798	127	55	110	720	2,170
500×1900	720	2,075	1,898	127	55	110	720	2,273
500×2000	720	2,175	1,998	127	55	110	720	2,376

呼び名 (a×c)	B (mm)	H (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
600×400	830	590	398	142	60	65	730	647
600×500	830	690	498	142	60	65	730	708
600×600	830	790	598	142	60	65	730	769
600×700	830	890	698	142	60	65	730	894
600×800	830	990	798	142	60	75	750	965
600×900	830	1,090	898	142	60	75	750	1,035
600×1000	830	1,190	998	142	60	75	750	1,241
600×1100	830	1,290	1,098	142	60	90	780	1,326
600×1200	830	1,390	1,198	142	60	90	780	1,410
600×1300	830	1,490	1,298	142	60	90	780	1,613
600×1400	830	1,590	1,398	142	60	100	800	1,707
600×1500	830	1,690	1,498	142	60	100	800	1,801
600×1600	830	1,790	1,598	142	60	100	800	2,113
600×1700	830	1,890	1,698	142	60	100	800	2,221
600×1800	830	1,990	1,798	142	60	115	830	2,329
600×1900	830	2,090	1,898	142	60	115	830	2,437
600×2000	830	2,190	1,998	142	60	115	830	2,545

呼び名 (a×c)	B (mm)	H (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
700×400	900	590	398	142	70	85	870	788
700×500	900	690	498	142	70	85	870	867
700×600	900	790	598	142	70	85	870	947
700×700	900	890	698	142	70	85	870	1,027
700×800	900	990	798	142	70	85	870	1,107
700×900	900	1,090	898	142	70	85	870	1,186
700×1000	900	1,190	998	142	70	85	870	1,266
700×1100	900	1,290	1,098	142	70	85	870	1,346
700×1200	900	1,390	1,198	142	70	85	870	1,426
700×1300	900	1,490	1,298	142	70	85	870	1,684
700×1400	900	1,590	1,398	142	70	85	870	1,778
700×1500	900	1,690	1,498	142	70	85	870	1,871
700×1600	900	1,790	1,598	142	70	85	870	1,965
700×1700	900	1,890	1,698	142	70	100	900	2,059
700×1800	900	1,990	1,798	142	70	100	900	2,153
700×1900	900	2,090	1,898	142	70	100	900	2,247
700×2000	900	2,190	1,998	142	70	100	900	2,341

呼び名 (a×c)	B (mm)	H (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
800×400	1,000	600	398	152	70	85	970	867
800×500	1,000	700	498	152	70	85	970	947
800×600	1,000	800	598	152	70	85	970	1,047
800×700	1,000	900	698	152	70	85	970	1,106
800×800	1,000	1,000	798	152	70	85	970	1,186
800×900	1,000	1,100	898	152	70	85	970	1,266
800×1000	1,000	1,200	998	152	70	85	970	1,346
800×1100	1,000	1,300	1,098	152	70	85	970	1,425
800×1200	1,000	1,400	1,198	152	70	85	970	1,505
800×1300	1,000	1,500	1,298	152	70	85	970	1,762
800×1400	1,000	1,600	1,398	152	70	85	970	1,856
800×1500	1,000	1,700	1,498	152	70	85	970	1,950
800×1600	1,000	1,800	1,598	152	70	85	970	2,044
800×1700	1,000	1,900	1,698	152	70	100	1,000	2,138
800×1800	1,000	2,000	1,798	152	70	100	1,000	2,232
800×1900	1,000	2,100	1,898	152	70	100	1,000	2,326
800×2000	1,000	2,200	1,998	152	70	100	1,000	2,419

呼び名 (a×c)	B (mm)	H (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
900×400	1,100	610	398	162	70	85	1,070	953
900×500	1,100	710	498	162	70	85	1,070	1,033
900×600	1,100	810	598	162	70	85	1,070	1,113
900×700	1,100	910	698	162	70	85	1,070	1,193
900×800	1,100	1,010	798	162	70	85	1,070	1,272
900×900	1,100	1,110	898	162	70	85	1,070	1,352
900×1000	1,100	1,210	998	162	70	85	1,070	1,432
900×1100	1,100	1,310	1,098	162	70	85	1,070	1,512
900×1200	1,100	1,410	1,198	162	70	85	1,070	1,591
900×1300	1,100	1,510	1,298	162	70	85	1,070	1,848
900×1400	1,100	1,610	1,398	162	70	85	1,070	1,942
900×1500	1,100	1,710	1,498	162	70	85	1,070	2,036
900×1600	1,100	1,810	1,598	162	70	85	1,070	2,130
900×1700	1,100	1,910	1,698	162	70	100	1,100	2,223
900×1800	1,100	2,010	1,798	162	70	100	1,100	2,317
900×1900	1,100	2,110	1,898	162	70	100	1,100	2,411
900×2000	1,100	2,210	1,998	162	70	100	1,100	2,505

呼び名 (a×c)	B (mm)	H (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
1000×400	1,200	620	398	172	70	85	1,170	1,047
1000×500	1,200	720	498	172	70	85	1,170	1,126
1000×600	1,200	820	598	172	70	85	1,170	1,206
1000×700	1,200	920	698	172	70	85	1,170	1,286
1000×800	1,200	1,020	798	172	70	85	1,170	1,366
1000×900	1,200	1,120	898	172	70	85	1,170	1,445
1000×1000	1,200	1,220	998	172	70	85	1,170	1,525
1000×1100	1,200	1,320	1,098	172	70	85	1,170	1,605
1000×1200	1,200	1,420	1,198	172	70	85	1,170	1,685
1000×1300	1,200	1,520	1,298	172	70	85	1,170	1,941
1000×1400	1,200	1,620	1,398	172	70	85	1,170	2,034
1000×1500	1,200	1,720	1,498	172	70	85	1,170	2,128
1000×1600	1,200	1,820	1,598	172	70	85	1,170	2,222
1000×1700	1,200	1,920	1,698	172	70	100	1,200	2,316
1000×1800	1,200	2,020	1,798	172	70	100	1,200	2,410
1000×1900	1,200	2,120	1,898	172	70	100	1,200	2,504
1000×2000	1,200	2,220	1,998	172	70	100	1,200	2,598

呼び名 (a×c)	B (mm)	H (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
1100×700	1,350	890	698	142	70	125	1,350	1,628
1100×800	1,350	990	798	142	70	125	1,350	1,745
1100×900	1,350	1,090	898	142	70	125	1,350	1,862
1100×1000	1,350	1,190	998	142	70	125	1,350	1,980
1100×1100	1,350	1,290	1,098	142	70	125	1,350	2,097
1100×1200	1,350	1,390	1,198	142	70	125	1,350	2,214
1100×1300	1,350	1,490	1,298	142	70	125	1,350	2,332
1100×1400	1,350	1,590	1,398	142	70	125	1,350	2,449
1100×1500	1,350	1,690	1,498	142	70	125	1,350	2,566
1100×1600	1,350	1,790	1,598	142	70	125	1,350	2,684
1100×1700	1,350	1,890	1,698	142	70	125	1,350	2,801
1100×1800	1,350	1,990	1,798	142	70	125	1,350	2,918
1100×1900	1,350	2,090	1,898	142	70	125	1,350	3,036
1100×2000	1,350	2,190	1,998	142	70	125	1,350	3,153

呼び名 (a×c)	B (mm)	H (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
1200×700	1,450	900	698	152	70	125	1,450	1,741
1200×800	1,450	1,000	798	152	70	125	1,450	1,858
1200×900	1,450	1,100	898	152	70	125	1,450	1,976
1200×1000	1,450	1,200	998	152	70	125	1,450	2,093
1200×1100	1,450	1,300	1,098	152	70	125	1,450	2,210
1200×1200	1,450	1,400	1,198	152	70	125	1,450	2,328
1200×1300	1,450	1,500	1,298	152	70	125	1,450	2,445
1200×1400	1,450	1,600	1,398	152	70	125	1,450	2,563
1200×1500	1,450	1,700	1,498	152	70	125	1,450	2,680
1200×1600	1,450	1,800	1,598	152	70	125	1,450	2,797
1200×1700	1,450	1,900	1,698	152	70	125	1,450	2,915
1200×1800	1,450	2,000	1,798	152	70	125	1,450	3,032
1200×1900	1,450	2,100	1,898	152	70	125	1,450	3,149
1200×2000	1,450	2,200	1,998	152	70	125	1,450	3,267

呼び名 (a×c)	B (mm)	H (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
1300×700	1,550	910	698	162	70	125	1,550	1,863
1300×800	1,550	1,010	798	162	70	125	1,550	1,980
1300×900	1,550	1,110	898	162	70	125	1,550	2,097
1300×1000	1,550	1,210	998	162	70	125	1,550	2,215
1300×1100	1,550	1,310	1,098	162	70	125	1,550	2,332
1300×1200	1,550	1,410	1,198	162	70	125	1,550	2,449
1300×1300	1,550	1,510	1,298	162	70	125	1,550	2,567
1300×1400	1,550	1,610	1,398	162	70	125	1,550	2,684
1300×1500	1,550	1,710	1,498	162	70	125	1,550	2,802
1300×1600	1,550	1,810	1,598	162	70	125	1,550	2,919
1300×1700	1,550	1,910	1,698	162	70	125	1,550	3,036
1300×1800	1,550	2,010	1,798	162	70	125	1,550	3,154
1300×1900	1,550	2,110	1,898	162	70	125	1,550	3,271
1300×2000	1,550	2,210	1,998	162	70	125	1,550	3,388

呼び名 (a×c)	B (mm)	H (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
1400×700	1,650	920	698	172	70	125	1,650	1,993
1400×800	1,650	1,020	798	172	70	125	1,650	2,110
1400×900	1,650	1,120	898	172	70	125	1,650	2,227
1400×1000	1,650	1,220	998	172	70	125	1,650	2,345
1400×1100	1,650	1,320	1,098	172	70	125	1,650	2,462
1400×1200	1,650	1,420	1,198	172	70	125	1,650	2,579
1400×1300	1,650	1,520	1,298	172	70	125	1,650	2,697
1400×1400	1,650	1,620	1,398	172	70	125	1,650	2,814
1400×1500	1,650	1,720	1,498	172	70	125	1,650	2,931
1400×1600	1,650	1,820	1,598	172	70	125	1,650	3,049
1400×1700	1,650	1,920	1,698	172	70	125	1,650	3,166
1400×1800	1,650	2,020	1,798	172	70	125	1,650	3,283
1400×1900	1,650	2,120	1,898	172	70	125	1,650	3,401
1400×2000	1,650	2,220	1,998	172	70	125	1,650	3,518

呼び名 (a×c)	B (mm)	H (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
1500×700	1,750	930	698	182	70	125	1,750	2,131
1500×800	1,750	1,030	798	182	70	125	1,750	2,248
1500×900	1,750	1,130	898	182	70	125	1,750	2,365
1500×1000	1,750	1,230	998	182	70	125	1,750	2,483
1500×1100	1,750	1,330	1,098	182	70	125	1,750	2,600
1500×1200	1,750	1,430	1,198	182	70	125	1,750	2,717
1500×1300	1,750	1,530	1,298	182	70	125	1,750	2,835
1500×1400	1,750	1,630	1,398	182	70	125	1,750	2,952
1500×1500	1,750	1,730	1,498	182	70	125	1,750	3,069
1500×1600	1,750	1,830	1,598	182	70	125	1,750	3,187
1500×1700	1,750	1,930	1,698	182	70	125	1,750	3,304
1500×1800	1,750	2,030	1,798	182	70	125	1,750	3,421
1500×1900	1,750	2,130	1,898	182	70	125	1,750	3,539
1500×2000	1,750	2,230	1,998	182	70	125	1,750	3,656
