GUTTER

VS側溝(横断用)

側溝

製品概要

強固な耐荷重性能で車両の通行を支える、道路横断部専用の堅牢なプレキャスト側溝。T-25等の厳しい荷重条件に対応。

特徴と適応範囲

横断走行に対応する無騒音側溝

道路を横断する方向の車両走行に対応する無騒音VS側溝です。スリット状の蓋構造により横断走行時の走行騒音を抑えます。

幅広い水路サイズに対応

水路幅(内幅)300〜1,500mm・内高300〜2,000mmまで設定でき、排水計画に合わせた断面選定が可能です。

呼び高さによる高さ調整

水路幅300〜600の規格は製品実長c−15mm、水路幅700以上はc−2mmとして製作し、現場高さに対応します。

製品実長2000mm

製品の実長は2,000mmで、長尺施工に配慮した規格です。

設計条件

規格・認定	無騒音VS側溝横断用（道路・側溝）。呼び名は「内幅(a)×内高(c)」で表示
サイズ範囲	水路幅(内幅)300〜1,500mm、内高300〜2,000mm、製品実長2,000mm。参考質量475〜3,652kg（※印は要問合せ）
対応用途	道路を横断する方向に設置する側溝（横断走行に対応）
土質荷重条件	T-25 対応（重荷重対応）

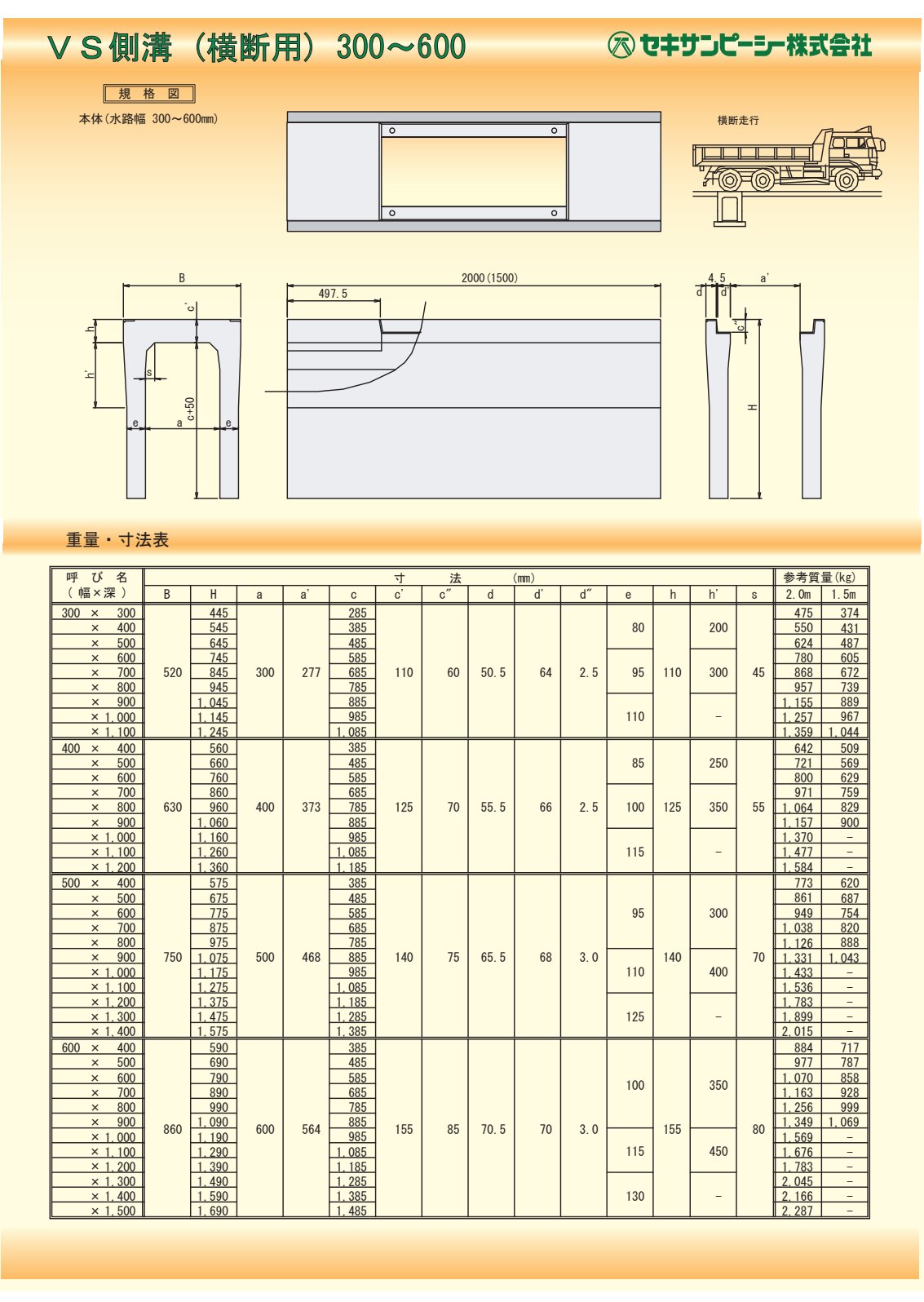

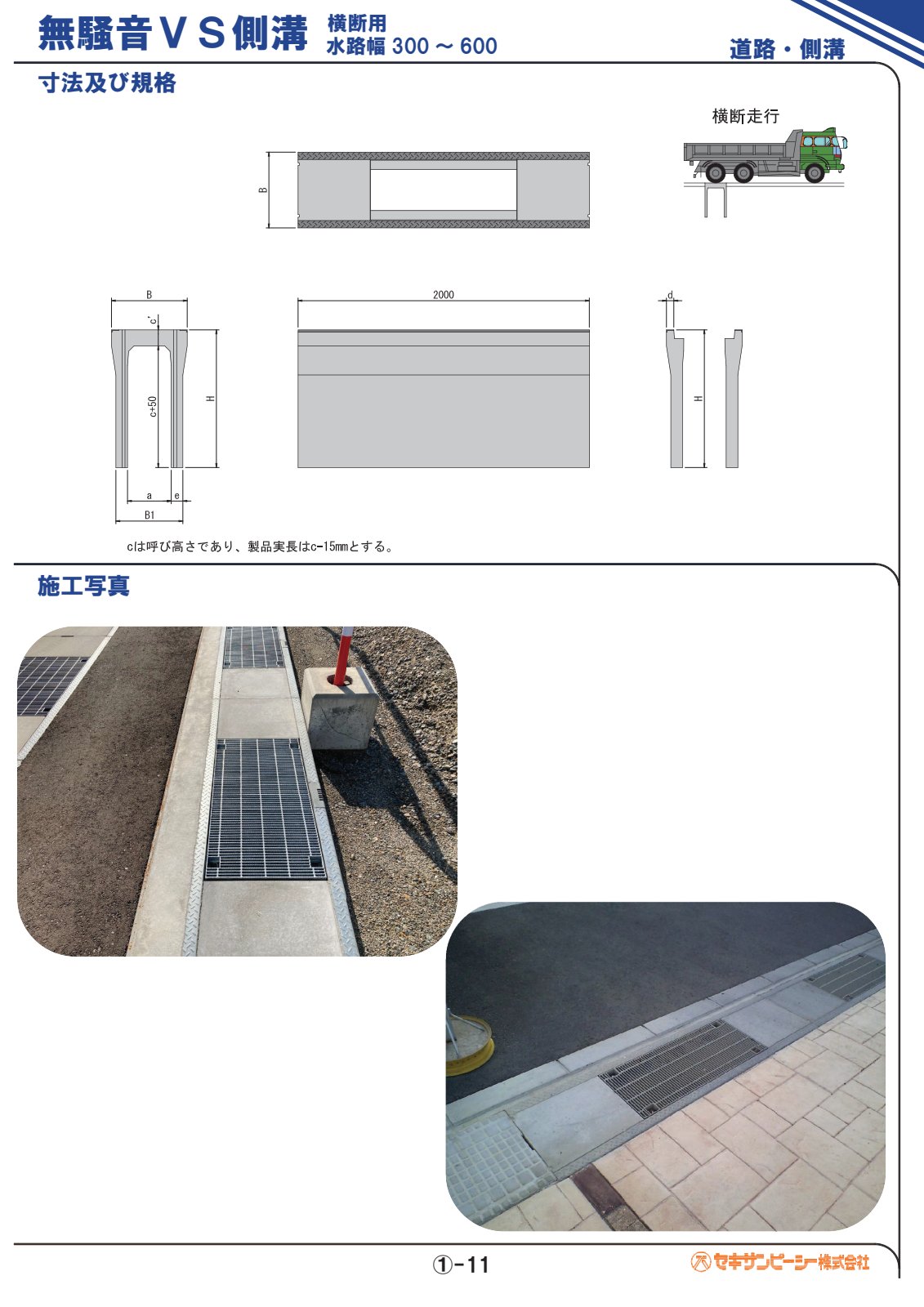

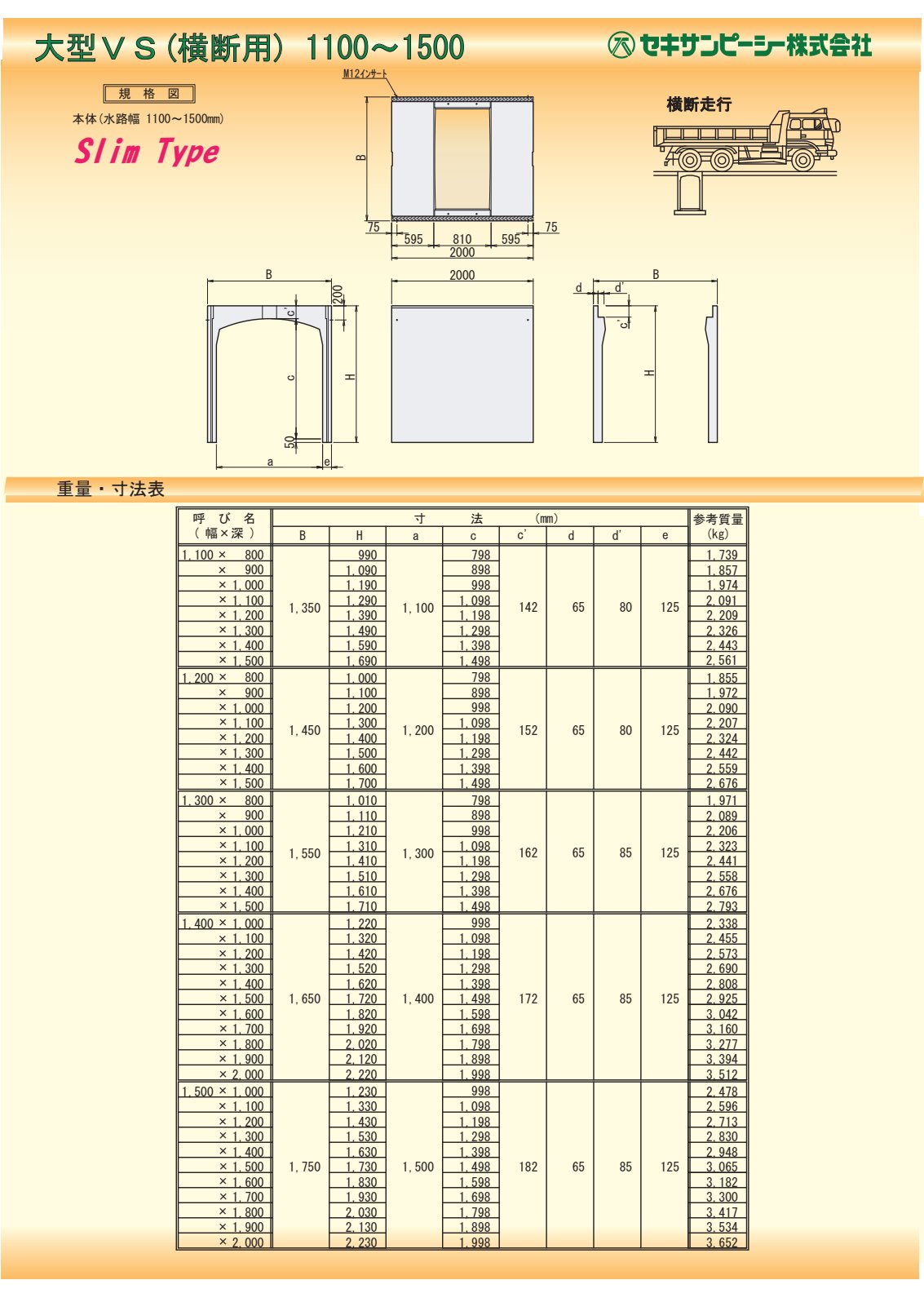

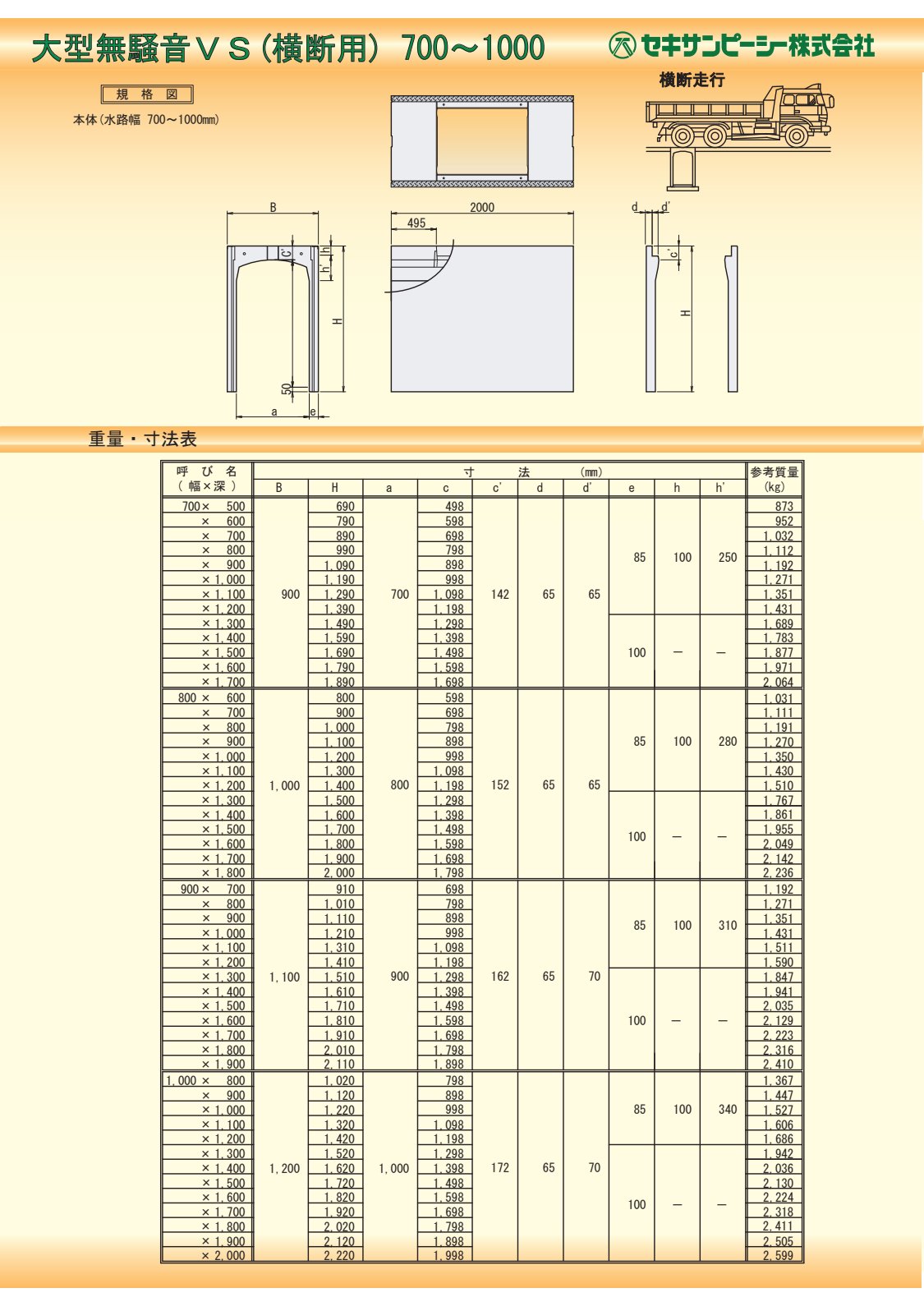

寸法図

※ 下の規格表のプルダウン（内幅 a (mm)等）を選ぶと、対応する寸法図に切り替わります。各寸法記号の位置は本図をご参照ください。

規格表

内幅 a (mm)

全13区分

呼び名 (a×c)	B (mm)	H (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
300×300	520	445	285	110	55	80	460	475
300×400	520	545	385	110	55	80	460	550
300×500	520	645	485	110	55	80	460	624
300×600	520	745	585	110	55	80	460	780
300×700	520	845	685	110	55	95	490	868
300×800	520	945	785	110	55	95	490	957
300×900	520	1,045	885	110	55	95	490	1,155
300×1000	520	1,145	985	110	55	110	520	1,257
300×1100	520	1,245	1,085	110	55	110	520	1,359

呼び名 (a×c)	B (mm)	H (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
400×400	630	560	385	125	60	85	570	642
400×500	630	660	485	125	60	85	570	721
400×600	630	760	585	125	60	85	570	800
400×700	630	860	685	125	60	85	570	971
400×800	630	960	785	125	60	100	600	1,064
400×900	630	1,060	885	125	60	100	600	1,157
400×1000	630	1,160	985	125	60	100	600	1,370
400×1100	630	1,260	1,085	125	60	115	630	1,477
400×1200	630	1,360	1,185	125	60	115	630	1,584

呼び名 (a×c)	B (mm)	H (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
500×400	750	575	385	140	70	95	690	773
500×500	750	675	485	140	70	95	690	861
500×600	750	775	585	140	70	95	690	949
500×700	750	875	685	140	70	95	690	1,038
500×800	750	975	785	140	70	95	690	1,126
500×900	750	1,075	885	140	70	95	690	1,331
500×1000	750	1,175	985	140	70	110	720	1,433
500×1100	750	1,275	1,085	140	70	110	720	1,536
500×1200	750	1,375	1,185	140	70	110	720	1,783
500×1300	750	1,475	1,285	140	70	125	750	1,899
500×1400	750	1,575	1,385	140	70	125	750	2,015

呼び名 (a×c)	B (mm)	H (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
600×400	860	590	385	155	75	100	800	884
600×500	860	690	485	155	75	100	800	977
600×600	860	790	585	155	75	100	800	1,070
600×700	860	890	685	155	75	100	800	1,163
600×800	860	990	785	155	75	100	800	1,256
600×900	860	1,090	885	155	75	100	800	1,349
600×1000	860	1,190	985	155	75	100	800	1,569
600×1100	860	1,290	1,085	155	75	115	830	1,676
600×1200	860	1,390	1,185	155	75	115	830	1,783
600×1300	860	1,490	1,285	155	75	115	830	2,045
600×1400	860	1,590	1,385	155	75	130	860	2,166
600×1500	860	1,690	1,485	155	75	130	860	2,287

呼び名 (a×c)	B (mm)	H (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
700×400	900	590	398	142	65	85	870	793
700×500	900	690	498	142	65	85	870	873
700×600	900	790	598	142	65	85	870	952
700×700	900	890	698	142	65	85	870	1,032
700×800	900	990	798	142	65	85	870	1,112
700×900	900	1,090	898	142	65	85	870	1,192
700×1000	900	1,190	998	142	65	85	870	1,271
700×1100	900	1,290	1,098	142	65	85	870	1,351
700×1200	900	1,390	1,198	142	65	85	870	1,431
700×1300	900	1,490	1,298	142	65	100	900	1,689
700×1400	900	1,590	1,398	142	65	100	900	1,783
700×1500	900	1,690	1,498	142	65	100	900	1,877
700×1600	900	1,790	1,598	142	65	100	900	1,971
700×1700	900	1,890	1,698	142	65	100	900	2,046
700×1800	900	1,990	1,798	142	65	100	900	2,158
700×1900	900	2,090	1,898	142	65	100	900	2,252
700×2000	900	2,190	1,998	142	65	100	900	2,346

呼び名 (a×c)	B (mm)	H (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
800×400	1,000	600	398	152	65	85	970	872
800×500	1,000	700	498	152	65	85	970	951
800×600	1,000	800	598	152	65	85	970	1,031
800×700	1,000	900	698	152	65	85	970	1,111
800×800	1,000	1,000	798	152	65	85	970	1,191
800×900	1,000	1,100	898	152	65	85	970	1,270
800×1000	1,000	1,200	998	152	65	85	970	1,350
800×1100	1,000	1,300	1,098	152	65	85	970	1,430
800×1200	1,000	1,400	1,198	152	65	85	970	1,510
800×1300	1,000	1,500	1,298	152	65	85	970	1,767
800×1400	1,000	1,600	1,398	152	65	85	970	1,861
800×1500	1,000	1,700	1,498	152	65	85	970	1,955
800×1600	1,000	1,800	1,598	152	65	85	970	2,049
800×1700	1,000	1,900	1,698	152	65	100	1,000	2,142
800×1800	1,000	2,000	1,798	152	65	100	1,000	2,236
800×1900	1,000	2,100	1,898	152	65	100	1,000	2,330
800×2000	1,000	2,200	1,998	152	65	100	1,000	2,424

呼び名 (a×c)	B (mm)	H (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
900×400	1,100	610	398	162	65	85	1,070	952
900×500	1,100	710	498	162	65	85	1,070	1,032
900×600	1,100	810	598	162	65	85	1,070	1,112
900×700	1,100	910	698	162	65	85	1,070	1,192
900×800	1,100	1,010	798	162	65	85	1,070	1,271
900×900	1,100	1,110	898	162	65	85	1,070	1,351
900×1000	1,100	1,210	998	162	65	85	1,070	1,431
900×1100	1,100	1,310	1,098	162	65	85	1,070	1,511
900×1200	1,100	1,410	1,198	162	65	85	1,070	1,590
900×1300	1,100	1,510	1,298	162	65	85	1,070	1,847
900×1400	1,100	1,610	1,398	162	65	85	1,070	1,941
900×1500	1,100	1,710	1,498	162	65	85	1,070	2,035
900×1600	1,100	1,810	1,598	162	65	85	1,070	2,129
900×1700	1,100	1,910	1,698	162	65	100	1,100	2,223
900×1800	1,100	2,010	1,798	162	65	100	1,100	2,316
900×1900	1,100	2,110	1,898	162	65	100	1,100	2,410
900×2000	1,100	2,210	1,998	162	65	100	1,100	2,504

呼び名 (a×c)	B (mm)	H (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
1000×400	1,200	620	398	172	65	85	1,170	1,048
1000×500	1,200	720	498	172	65	85	1,170	1,128
1000×600	1,200	820	598	172	65	85	1,170	1,208
1000×700	1,200	920	698	172	65	85	1,170	1,287
1000×800	1,200	1,020	798	172	65	85	1,170	1,367
1000×900	1,200	1,120	898	172	65	85	1,170	1,447
1000×1000	1,200	1,220	998	172	65	85	1,170	1,527
1000×1100	1,200	1,320	1,098	172	65	85	1,170	1,606
1000×1200	1,200	1,420	1,198	172	65	85	1,170	1,686
1000×1300	1,200	1,520	1,298	172	65	85	1,170	1,942
1000×1400	1,200	1,620	1,398	172	65	85	1,170	2,036
1000×1500	1,200	1,720	1,498	172	65	85	1,170	2,130
1000×1600	1,200	1,820	1,598	172	65	85	1,170	2,224
1000×1700	1,200	1,920	1,698	172	65	100	1,200	2,318
1000×1800	1,200	2,020	1,798	172	65	100	1,200	2,411
1000×1900	1,200	2,120	1,898	172	65	100	1,200	2,505
1000×2000	1,200	2,220	1,998	172	65	100	1,200	2,599

呼び名 (a×c)	B (mm)	H (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
1100×700	1,350	890	698	142	65	125	1,350	1,622
1100×800	1,350	990	798	142	65	125	1,350	1,739
1100×900	1,350	1,090	898	142	65	125	1,350	1,857
1100×1000	1,350	1,190	998	142	65	125	1,350	1,974
1100×1100	1,350	1,290	1,098	142	65	125	1,350	2,091
1100×1200	1,350	1,390	1,198	142	65	125	1,350	2,209
1100×1300	1,350	1,490	1,298	142	65	125	1,350	2,326
1100×1400	1,350	1,590	1,398	142	65	125	1,350	2,443
1100×1500	1,350	1,690	1,498	142	65	125	1,350	2,561
1100×1600	1,350	1,790	1,598	142	65	125	1,350	2,678
1100×1700	1,350	1,890	1,698	142	65	125	1,350	2,795
1100×1800	1,350	1,990	1,798	142	65	125	1,350	2,913
1100×1900	1,350	2,090	1,898	142	65	125	1,350	3,030
1100×2000	1,350	2,190	1,998	142	65	125	1,350	3,147

呼び名 (a×c)	B (mm)	H (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
1200×700	1,450	900	698	152	65	125	1,450	1,737
1200×800	1,450	1,000	798	152	65	125	1,450	1,855
1200×900	1,450	1,100	898	152	65	125	1,450	1,972
1200×1000	1,450	1,200	998	152	65	125	1,450	2,090
1200×1100	1,450	1,300	1,098	152	65	125	1,450	2,207
1200×1200	1,450	1,400	1,198	152	65	125	1,450	2,324
1200×1300	1,450	1,500	1,298	152	65	125	1,450	2,442
1200×1400	1,450	1,600	1,398	152	65	125	1,450	2,559
1200×1500	1,450	1,700	1,498	152	65	125	1,450	2,676
1200×1600	1,450	1,800	1,598	152	65	125	1,450	2,794
1200×1700	1,450	1,900	1,698	152	65	125	1,450	2,911
1200×1800	1,450	2,000	1,798	152	65	125	1,450	3,028
1200×1900	1,450	2,100	1,898	152	65	125	1,450	3,146
1200×2000	1,450	2,200	1,998	152	65	125	1,450	3,263

呼び名 (a×c)	B (mm)	H (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
1300×700	1,550	910	698	162	65	125	1,550	1,854
1300×800	1,550	1,010	798	162	65	125	1,550	1,971
1300×900	1,550	1,110	898	162	65	125	1,550	2,089
1300×1000	1,550	1,210	998	162	65	125	1,550	2,206
1300×1100	1,550	1,310	1,098	162	65	125	1,550	2,323
1300×1200	1,550	1,410	1,198	162	65	125	1,550	2,441
1300×1300	1,550	1,510	1,298	162	65	125	1,550	2,558
1300×1400	1,550	1,610	1,398	162	65	125	1,550	2,676
1300×1500	1,550	1,710	1,498	162	65	125	1,550	2,793
1300×1600	1,550	1,810	1,598	162	65	125	1,550	2,910
1300×1700	1,550	1,910	1,698	162	65	125	1,550	3,028
1300×1800	1,550	2,010	1,798	162	65	125	1,550	3,145
1300×1900	1,550	2,110	1,898	162	65	125	1,550	3,262
1300×2000	1,550	2,210	1,998	162	65	125	1,550	3,380

呼び名 (a×c)	B (mm)	H (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
1400×700	1,650	920	698	172	65	125	1,650	1,986
1400×800	1,650	1,020	798	172	65	125	1,650	2,103
1400×900	1,650	1,120	898	172	65	125	1,650	2,221
1400×1000	1,650	1,220	998	172	65	125	1,650	2,338
1400×1100	1,650	1,320	1,098	172	65	125	1,650	2,455
1400×1200	1,650	1,420	1,198	172	65	125	1,650	2,573
1400×1300	1,650	1,520	1,298	172	65	125	1,650	2,690
1400×1400	1,650	1,620	1,398	172	65	125	1,650	2,808
1400×1500	1,650	1,720	1,498	172	65	125	1,650	2,925
1400×1600	1,650	1,820	1,598	172	65	125	1,650	3,042
1400×1700	1,650	1,920	1,698	172	65	125	1,650	3,160
1400×1800	1,650	2,020	1,798	172	65	125	1,650	3,277
1400×1900	1,650	2,120	1,898	172	65	125	1,650	3,394
1400×2000	1,650	2,220	1,998	172	65	125	1,650	3,512

呼び名 (a×c)	B (mm)	H (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
1500×700	1,750	930	698	182	65	125	1,750	2,126
1500×800	1,750	1,030	798	182	65	125	1,750	2,244
1500×900	1,750	1,130	898	182	65	125	1,750	2,361
1500×1000	1,750	1,230	998	182	65	125	1,750	2,478
1500×1100	1,750	1,330	1,098	182	65	125	1,750	2,596
1500×1200	1,750	1,430	1,198	182	65	125	1,750	2,713
1500×1300	1,750	1,530	1,298	182	65	125	1,750	2,830
1500×1400	1,750	1,630	1,398	182	65	125	1,750	2,948
1500×1500	1,750	1,730	1,498	182	65	125	1,750	3,065
1500×1600	1,750	1,830	1,598	182	65	125	1,750	3,182
1500×1700	1,750	1,930	1,698	182	65	125	1,750	3,300
1500×1800	1,750	2,030	1,798	182	65	125	1,750	3,417
1500×1900	1,750	2,130	1,898	182	65	125	1,750	3,534
1500×2000	1,750	2,230	1,998	182	65	125	1,750	3,652
