VS側溝(スリット)

バリアフリー対応

製品概要

スマートなスリットで効率よく雨水を集水。バリアフリーと美しい景観を両立する次世代側溝。

上面をスリット形状とした無騒音VS側溝で、路面の集水性を確保しつつ走行騒音を抑える構造です。縦断走行に対応します。

断面に2%の勾配が設けられており、路面排水を水路へ導きやすい形状です。

水路幅(内幅)300・400mmの2サイズを揃え、比較的小規模な排水に適した規格です。

高さ寸法cは呼び高さで、製品実長はc−2mmとなります。現場の高さ条件に応じて選定できます。

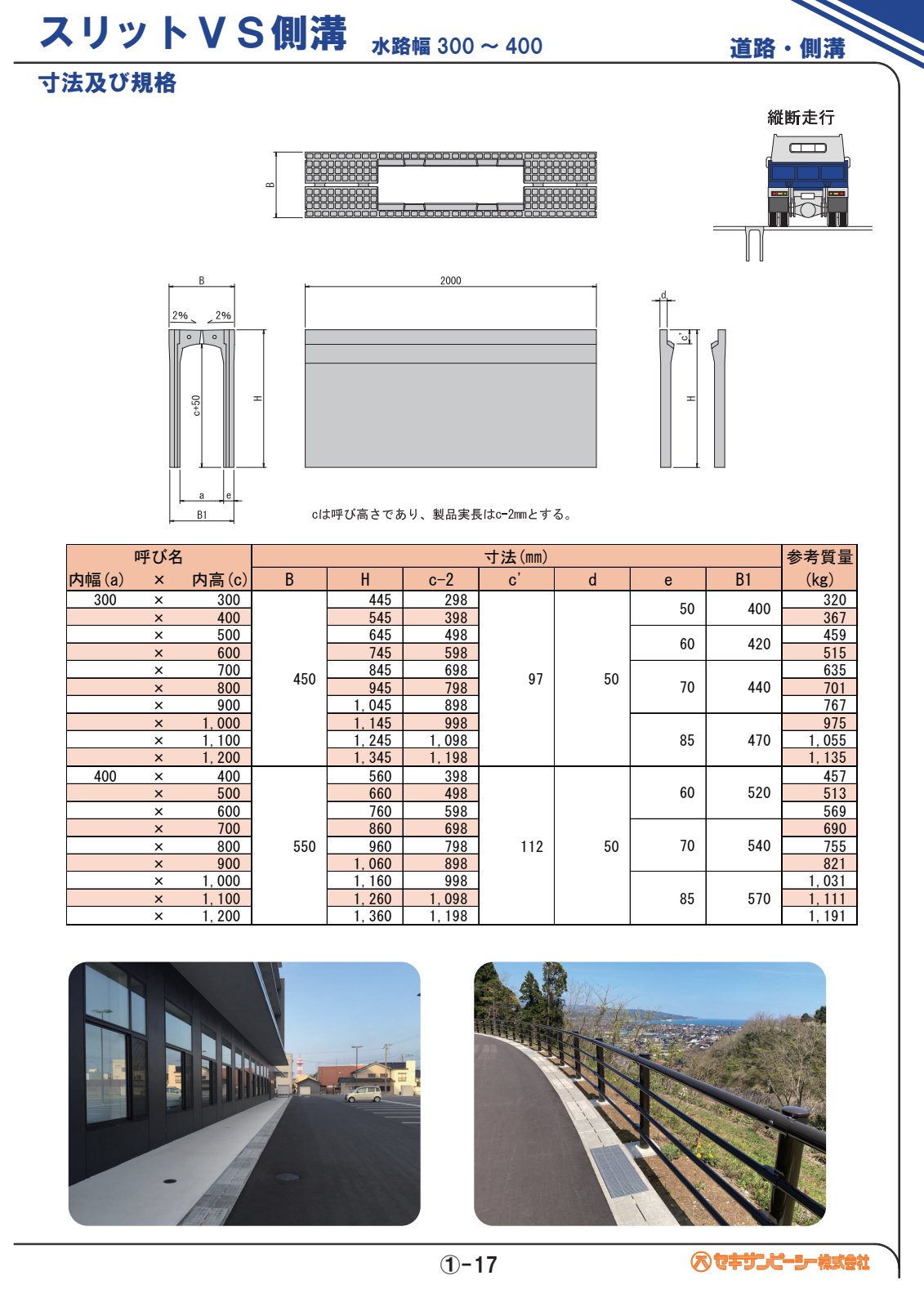

規格・認定	スリットVS側溝（道路・側溝）。呼び名は「内幅(a)×内高(c)」で表示
サイズ範囲	水路幅(内幅)300〜400mm、内高300〜1,200mm、製品実長2,000mm。参考質量320〜1,191kg
対応用途	道路・側溝（縦断走行に対応）。スリットからの路面排水集水
土質荷重条件	T-14 対応

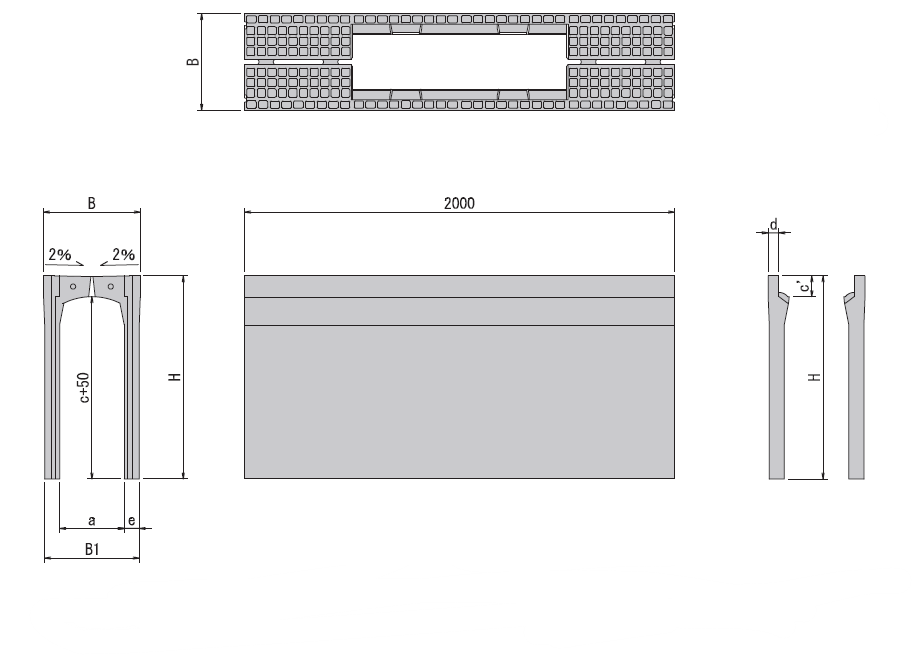

※ 規格表の各寸法記号の位置は本図をご参照ください。

呼び名 (a×c)	B (mm)	H (mm)	c−2 (mm)	c′ (mm)	d (mm)	e (mm)	B1 (mm)	参考質量 (kg)
300×300	450	445	298	97	50	50	400	320
300×400	450	545	398	97	50	50	400	367
300×500	450	645	498	97	50	60	420	459
300×600	450	745	598	97	50	60	420	515
300×700	450	845	698	97	50	70	440	635
300×800	450	945	798	97	50	70	440	701
300×900	450	1,045	898	97	50	70	440	767
300×1000	450	1,145	998	97	50	85	470	975
300×1100	450	1,245	1,098	97	50	85	470	1,055
300×1200	450	1,345	1,198	97	50	85	470	1,135
400×400	550	560	398	112	50	60	520	457
400×500	550	660	498	112	50	60	520	513
400×600	550	760	598	112	50	60	520	569
400×700	550	860	698	112	50	70	540	690
400×800	550	960	798	112	50	70	540	755
400×900	550	1,060	898	112	50	70	540	821
400×1000	550	1,160	998	112	50	85	570	1,031
400×1100	550	1,260	1,098	112	50	85	570	1,111
400×1200	550	1,360	1,198	112	50	85	570	1,191
