CP-WALL（道路用）

道路土工指針準拠

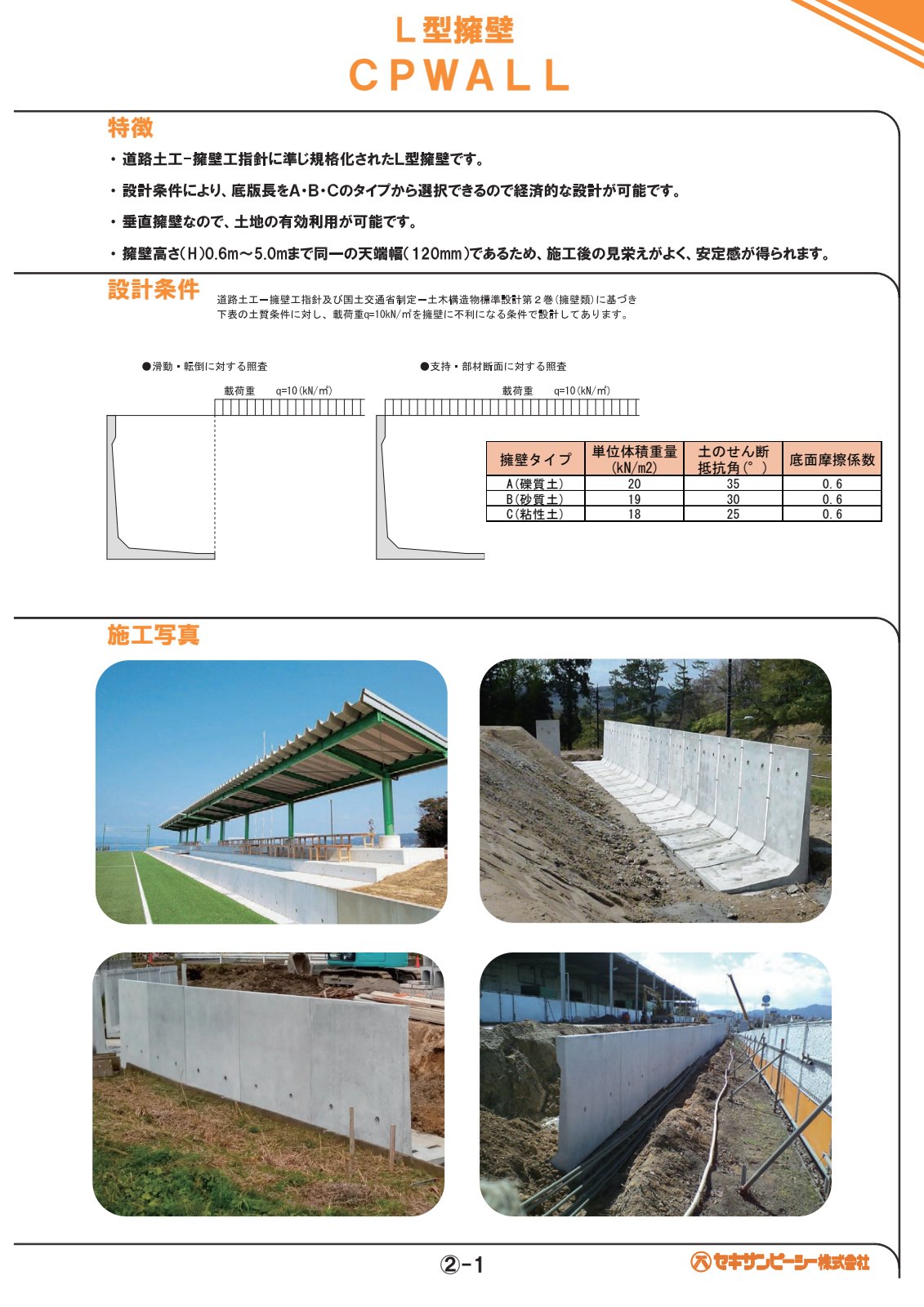

製品概要

安全でスピーディーな道路拡幅・土留め工事を実現する、スタンダードなプレキャストL型擁壁。底版長を3タイプから選択可能。

道路土工−擁壁工指針に準じて規格化されたL型擁壁で、安心してご採用いただけます。

設計条件により底版長をA（礫質土）・B（砂質土）・C（粘性土）の3タイプから選択でき、経済的な設計が可能です。

垂直擁壁のため敷地境界ぎりぎりまで施工でき、土地の有効利用が可能です。

擁壁高さ（H）0.6〜5.0mまで同一の天端幅（120mm）のため、施工後の見栄えがよく安定感が得られます。

規格・認定	道路土工−擁壁工指針
サイズ範囲	壁高H600〜5,000mm 天端幅120mm
対応用途	道路土工等におけるL型擁壁
土質荷重条件	載荷重q=10kN/m2 単位体積重量γ＝18～19ｋN/m3 せん断抵抗角Φ＝25°～30° 底面摩擦係数 μ＝0.6

擁壁タイプ	単位体積重量 (kN/m³)	土のせん断抵抗角 (°)	底面摩擦係数
A（礫質土）	20	35	0.6
B（砂質土）	19	30	0.6
C（粘性土）	18	25	0.6

データ出典: セキサンピーシー 2025年カタログ掲載値

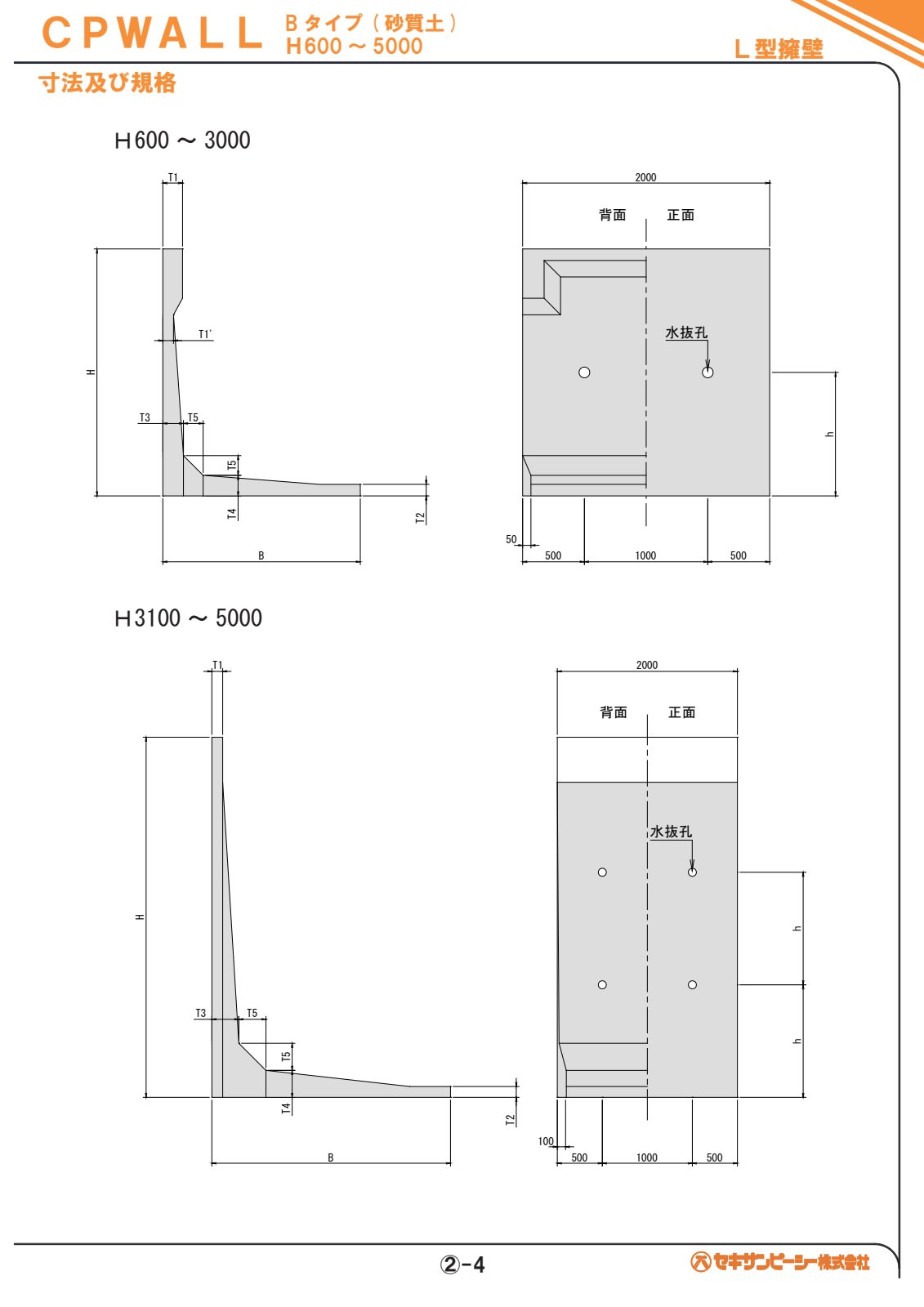

※ 下の規格表のプルダウン（土質タイプ等）を選ぶと、対応する寸法図に切り替わります。各寸法記号の位置は本図をご参照ください。

土質タイプ

擁壁高さ H (mm)

呼び名 (H) (mm)	B (mm)	h (mm)	T1 (mm)	T2 (mm)	T3 (mm)	T4 (mm)	T5 (mm)	c (mm)	参考重量 (kg)	必要地耐力 (kN/m²)
600	700	300	60	60	70	70	100	50	423	25
700	700	350	60	60	70	70	100	50	454	31
750	750	400	60	55	85	85	100	50	501	33
800	750	400	60	55	85	85	100	50	529	36
900	800	450	60	60	90	90	100	50	602	40
1,000	850	500	60	60	90	90	100	50	654	45
1,100	950	550	60	60	95	95	100	50	741	48
1,200	1,050	625	65	70	115	105	100	50	897	50
1,250	1,050	625	65	70	115	105	100	50	925	54
1,300	1,100	650	65	70	115	115	100	50	986	55
1,400	1,150	700	65	70	120	120	120	50	1,088	59
1,500	1,200	750	65	70	125	125	120	50	1,178	64
1,600	1,250	750	65	70	130	130	120	50	1,271	68
1,700	1,350	750	70	75	150	145	150	50	1,524	71
1,750	1,350	750	70	75	150	145	150	50	1,553	74
1,800	1,350	750	70	75	150	145	150	50	1,578	77
1,900	1,500	750	70	80	155	155	150	50	1,801	77
2,000	1,500	750	70	80	155	155	150	50	1,858	84
2,100	1,600	750	80	85	170	170	180	50	2,174	86
2,200	1,600	750	80	85	170	170	180	50	2,231	93
2,250	1,650	750	80	85	170	170	180	50	2,288	94
2,300	1,800	750	80	85	185	185	180	50	2,533	91
2,400	1,800	750	80	85	185	185	180	50	2,589	97
2,500	1,800	750	80	85	185	185	180	50	2,646	104
2,600	1,950	1,000	90	90	190	190	190	50	2,954	104
2,700	1,950	1,000	90	90	190	190	190	50	3,010	110
2,750	1,950	1,000	90	90	190	190	190	50	3,038	113
2,800	2,100	1,000	100	100	200	200	200	50	3,427	110
2,900	2,100	1,000	100	100	200	200	200	50	3,483	117
3,000	2,100	1,000	100	100	200	200	200	50	3,539	123

呼び名 (H) (mm)	B (mm)	h (mm)	T1 (mm)	T2 (mm)	T3 (mm)	T4 (mm)	T5 (mm)	c (mm)	参考重量 (kg)	必要地耐力 (kN/m²)
3,100	2,350	1,000	120	120	250	250	250	100	4,605	120
3,200	2,350	1,000	120	120	250	250	250	100	4,661	126
3,250	2,350	1,000	120	120	250	250	250	100	4,689	129
3,300	2,350	1,000	120	120	250	250	250	100	4,717	132
3,400	2,350	1,000	120	120	250	250	250	100	4,774	139
3,500	2,350	1,000	120	120	250	250	250	100	4,830	146
3,600	2,650	1,000	120	120	300	300	300	100	6,065	139
3,700	2,650	1,000	120	120	300	300	300	100	6,122	145
3,750	2,650	1,000	120	120	300	300	300	100	6,150	149
3,800	2,650	1,000	120	120	300	300	300	100	6,178	152
3,900	2,650	1,000	120	120	300	300	300	100	6,235	159
4,000	2,650	1,000	120	120	300	300	300	100	6,291	166
4,100	2,950	1,000	120	150	350	350	350	100	7,903	159
4,200	2,950	1,000	120	150	350	350	350	100	7,959	165
4,250	2,950	1,000	120	150	350	350	350	100	7,988	168
4,300	2,950	1,000	120	150	350	350	350	100	8,016	171
4,400	2,950	1,000	120	150	350	350	350	100	8,072	178
4,500	2,950	1,000	120	150	350	350	350	100	8,129	185
4,600	3,250	1,000	120	150	400	400	400	100	9,780	178
4,700	3,250	1,000	120	150	400	400	400	100	9,837	185
4,750	3,250	1,000	120	150	400	400	400	100	9,865	188
4,800	3,250	1,000	120	150	400	400	400	100	9,893	191
4,900	3,250	1,000	120	150	400	400	400	100	9,949	198
5,000	3,250	1,000	120	150	400	400	400	100	10,006	205

呼び名 (H) (mm)	B (mm)	h (mm)	T1 (mm)	T2 (mm)	T3 (mm)	T4 (mm)	T5 (mm)	c (mm)	参考重量 (kg)	必要地耐力 (kN/m²)
600	850	300	60	60	70	70	100	50	464	24
700	900	350	60	60	70	70	100	50	509	28
750	950	400	60	55	85	85	100	50	551	30
800	950	400	60	55	85	85	100	50	579	32
900	1,000	450	60	60	90	90	100	50	657	37
1,000	1,050	500	60	60	90	90	100	50	709	41
1,100	1,150	550	60	60	95	95	100	50	796	44
1,200	1,250	625	65	70	115	105	100	50	961	47
1,250	1,250	625	65	70	115	105	100	50	990	50
1,300	1,300	650	65	70	115	115	100	50	1,050	51
1,400	1,350	700	65	70	120	120	120	50	1,152	55
1,500	1,400	750	65	70	125	125	120	50	1,242	60
1,600	1,500	750	65	70	130	130	120	50	1,351	62
1,700	1,550	750	70	75	150	145	150	50	1,593	67
1,750	1,550	750	70	75	150	145	150	50	1,621	70
1,800	1,600	750	70	75	150	145	150	50	1,664	71
1,900	1,700	750	70	80	155	155	150	50	1,875	74
2,000	1,700	750	70	80	155	155	150	50	1,931	80
2,100	1,850	750	80	85	170	170	180	50	2,283	81
2,200	1,850	750	80	85	170	170	180	50	2,339	87
2,250	1,850	750	80	85	170	170	180	50	2,366	90
2,300	2,000	750	80	85	185	185	180	50	2,611	88
2,400	2,000	750	80	85	185	185	180	50	2,667	94
2,500	2,000	750	80	85	185	185	180	50	2,723	100
2,600	2,150	1,000	90	90	190	190	190	50	3,036	100
2,700	2,150	1,000	90	90	190	190	190	50	3,093	106
2,750	2,150	1,000	90	90	190	190	190	50	3,121	110
2,800	2,300	1,000	100	100	200	200	200	50	3,518	107
2,900	2,300	1,000	100	100	200	200	200	50	3,575	113
3,000	2,300	1,000	100	100	200	200	200	50	3,631	120

呼び名 (H) (mm)	B (mm)	h (mm)	T1 (mm)	T2 (mm)	T3 (mm)	T4 (mm)	T5 (mm)	c (mm)	参考重量 (kg)	必要地耐力 (kN/m²)
3,100	2,650	1,000	120	120	250	250	250	100	4,765	114
3,200	2,650	1,000	120	120	250	250	250	100	4,822	119
3,250	2,650	1,000	120	120	250	250	250	100	4,850	122
3,300	2,650	1,000	120	120	250	250	250	100	4,878	125
3,400	2,650	1,000	120	120	250	250	250	100	4,934	131
3,500	2,650	1,000	120	120	250	250	250	100	4,991	138
3,600	2,950	1,000	120	120	300	300	300	100	6,226	133
3,700	2,950	1,000	120	120	300	300	300	100	6,283	139
3,750	2,950	1,000	120	120	300	300	300	100	6,311	142
3,800	2,950	1,000	120	120	300	300	300	100	6,339	145
3,900	2,950	1,000	120	120	300	300	300	100	6,395	152
4,000	2,950	1,000	120	120	300	300	300	100	6,452	158
4,100	3,300	1,000	120	150	350	350	350	100	8,137	151
4,200	3,300	1,000	120	150	350	350	350	100	8,194	157
4,250	3,300	1,000	120	150	350	350	350	100	8,222	160
4,300	3,300	1,000	120	150	350	350	350	100	8,250	163
4,400	3,300	1,000	120	150	350	350	350	100	8,307	170
4,500	3,300	1,000	120	150	350	350	350	100	8,363	176

※土質タイプ（B：砂質土 / C：粘性土）と擁壁高さ（H600〜3,000 / H3,100〜5,000）をプルダウンで切替えて表示します。寸法図も高さに応じて切り替わります。同じ呼び名 H でも、土質により底版幅 B・参考質量・必要地耐力が異なります（h・各部厚は共通）。
※呼び名は本体高さ H（mm）です。天端幅 T1=120mm 一定。C（粘性土）タイプは H600〜4,500 の設定です。
※規格外サイズは別途お問い合わせください。
※※ 本表は 2025 年カタログ掲載値です。公開前に技術部の最終確認を行います。
