TL-WALL(道路用)

道路土工指針準拠

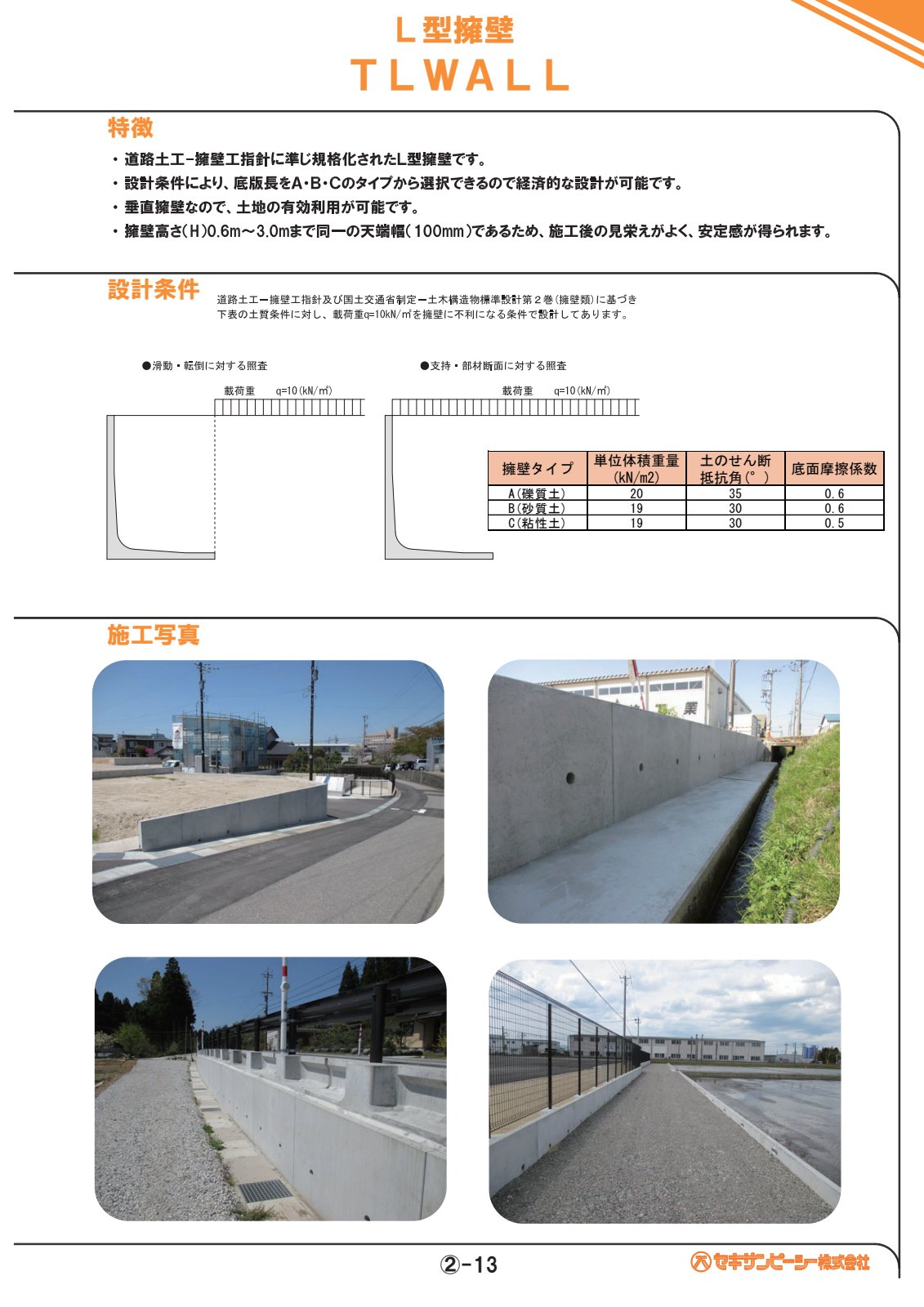

製品概要

底版が短く、限られた用地での施工が可能。掘削量や残土を大幅に削減する道路用プレキャスト擁壁。

道路土工−擁壁工指針に準じて規格化されたL型擁壁で、安心してご採用いただけます。

設計条件により底版長をA（礫質土）・B（砂質土）・C（粘性土）の3タイプから選択でき、経済的な設計が可能です。

垂直擁壁のため敷地境界ぎりぎりまで施工でき、土地の有効利用が可能です。

擁壁高さ（H）0.6〜3.0mまで同一の天端幅（100mm）のため、施工後の見栄えがよく安定感が得られます。

規格・認定	道路土工−擁壁工指針
サイズ範囲	壁高H600〜3,000mm 天端幅100mm ※富山県型はHH3250～5,000ｍｍ
対応用途	道路土工等におけるL型擁壁
土質荷重条件	載荷重q=10kN/m2 単位体積重量γ＝18～19ｋN/m3 せん断抵抗角Φ＝25°～30° 底面摩擦係数 μ＝0.5～0.6

※ 下の規格表のプルダウン（土質タイプ等）を選ぶと、対応する寸法図に切り替わります。各寸法記号の位置は本図をご参照ください。

土質タイプ

擁壁高さ H (mm)

呼び名 (H) (mm)	底版幅 B (mm)	h (mm)	T1 (mm)	T2 (mm)	T3 (mm)	T4 (mm)	T5 (mm)	R (mm)	C (mm)	参考質量 (kg)	必要地耐力 (kN/m²)
600	650	450	100	80	100	80	―	150	40	498	27
700	700	550	100	80	100	80	―	150	40	563	32
750	750	600	100	80	100	80	―	150	40	605	34
800	750	600	100	80	100	95	―	150	40	641	37
900	800	600	100	80	100	95	―	150	40	706	41
1,000	850	600	100	80	100	95	―	150	40	772	46
1,100	950	650	100	85	110	110	―	200	45	916	49
1,200	1,000	650	100	85	110	110	―	200	45	982	53
1,250	1,000	650	100	85	110	110	―	200	45	1,006	56
1,300	1,050	650	100	85	125	125	―	200	45	1,097	58
1,400	1,100	650	100	85	125	125	―	200	45	1,163	62
1,500	1,200	650	100	85	125	125	―	200	45	1,248	64
1,600	1,250	700	100	90	140	140	―	250	50	1,446	69
1,700	1,300	700	100	90	140	140	―	250	50	1,513	73
1,750	1,350	700	100	90	140	140	―	250	50	1,557	74
1,800	1,350	700	100	90	155	155	―	250	50	1,678	78
1,900	1,400	700	100	90	155	155	―	250	50	1,745	82
2,000	1,500	700	100	90	155	155	―	250	50	1,832	84
2,100	1,550	750	100	95	170	170	―	300	60	2,101	89
2,200	1,600	750	100	95	170	170	―	300	60	2,168	93
2,250	1,650	750	100	95	170	170	―	300	60	2,213	94
2,300	1,650	750	100	95	185	185	―	300	60	2,386	98
2,400	1,750	750	100	95	185	185	―	300	60	2,475	100
2,500	1,800	750	100	95	185	185	―	300	60	2,542	104
2,600	1,850	800	100	100	215	215	―	350	70	3,077	109
2,700	1,900	800	100	100	215	215	―	350	70	3,146	113
2,750	1,950	800	100	100	215	215	―	350	70	3,191	114
2,800	1,950	800	100	100	215	215	―	350	70	3,215	117
2,900	2,000	800	100	100	215	215	―	350	70	3,284	122
3,000	2,100	800	100	100	215	215	―	350	70	3,374	123

呼び名 (H) (mm)	底版幅 B (mm)	h (mm)	T1 (mm)	T2 (mm)	T3 (mm)	T4 (mm)	T5 (mm)	R (mm)	C (mm)	参考質量 (kg)	必要地耐力 (kN/m²)
3,250	2,350	1,000	120	130	250	250	250	―	―	4,712	―
3,500	2,400	1,000	120	130	250	250	250	―	―	4,882	―
3,750	2,650	1,250	120	130	300	300	300	―	―	6,172	―
4,000	2,700	1,250	120	130	300	300	300	―	―	6,342	―
4,250	2,950	1,500	120	150	350	350	350	―	―	7,988	―
4,500	2,950	1,500	120	150	350	350	350	―	―	8,129	―
4,750	3,250	1,750	120	150	400	400	400	―	―	9,865	―
5,000	3,250	1,750	120	150	400	400	400	―	―	10,006	―

呼び名 (H) (mm)	底版幅 B (mm)	h (mm)	T1 (mm)	T2 (mm)	T3 (mm)	T4 (mm)	T5 (mm)	R (mm)	C (mm)	参考質量 (kg)	必要地耐力 (kN/m²)
600	800	450	100	80	100	80	―	150	40	552	25
700	850	550	100	80	100	80	―	150	40	617	29
750	900	600	100	80	100	80	―	150	40	659	31
800	900	600	100	80	100	95	―	150	40	696	33
900	950	600	100	80	100	95	―	150	40	761	37
1,000	1,000	600	100	80	100	95	―	150	40	826	41
1,100	1,050	650	100	85	110	110	―	200	45	954	45
1,200	1,100	650	100	85	110	110	―	200	45	1,020	50
1,250	1,150	650	100	85	110	110	―	200	45	1,063	51
1,300	1,150	650	100	85	125	125	―	200	45	1,135	54
1,400	1,200	650	100	85	125	125	―	200	45	1,201	58
1,500	1,250	650	100	85	125	125	―	200	45	1,267	62
1,600	1,300	700	100	90	140	140	―	250	50	1,466	67
1,700	1,350	700	100	90	140	140	―	250	50	1,533	71
1,750	1,400	700	100	90	140	140	―	250	50	1,577	72
1,800	1,400	700	100	90	155	155	―	250	50	1,698	76
1,900	1,450	700	100	90	155	155	―	250	50	1,765	80

※土質タイプ（B：砂質土 / C：粘性土）と擁壁高さ（H600〜3,000＝標準 / H3,250〜5,000＝富山県統一型）をプルダウンで切替えて表示します。選択に応じて寸法図も切り替わります。
※C（粘性土）タイプは H600〜1,900 の設定です。A（礫質土）タイプは製造を終了しました。

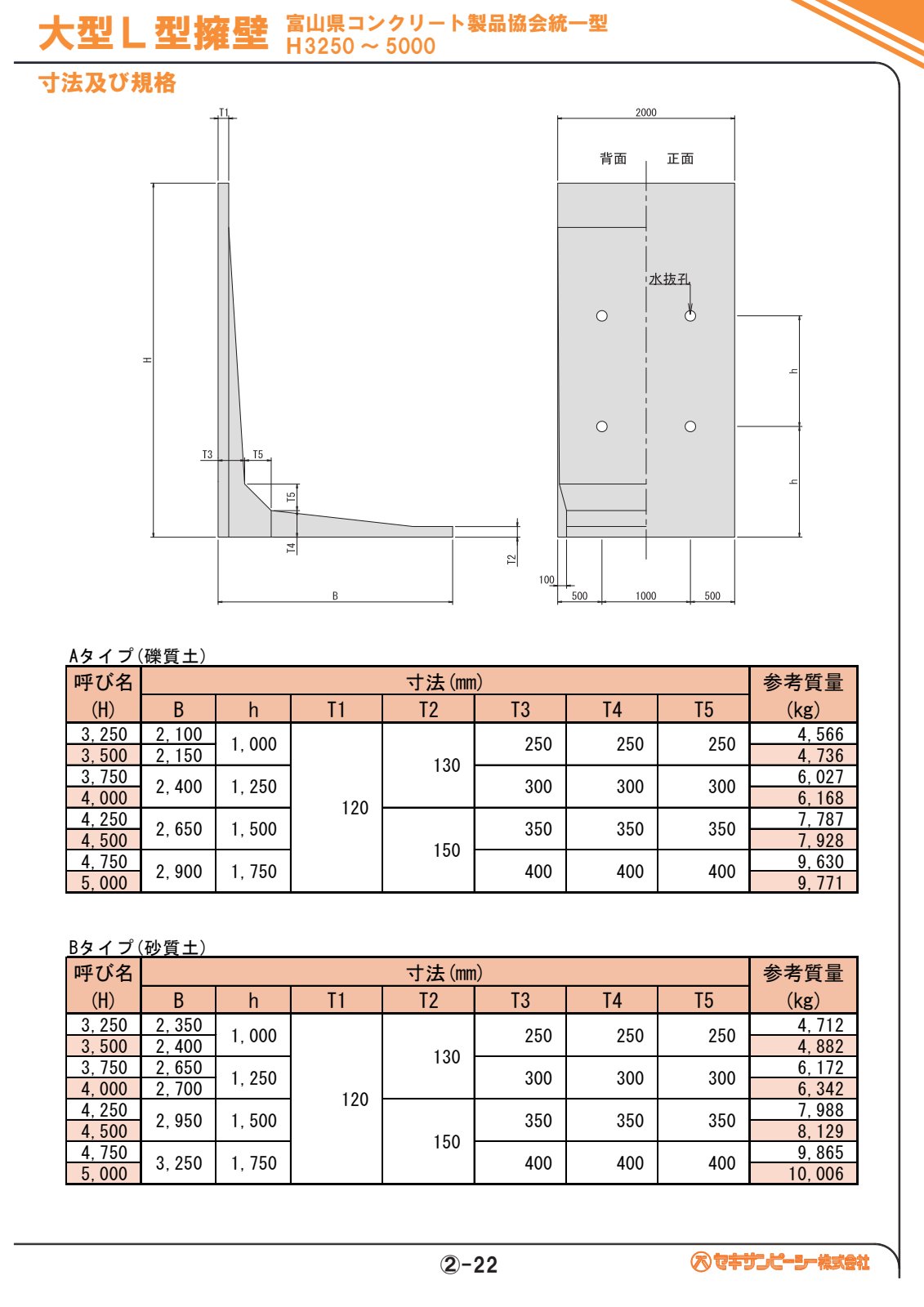

※富山県コンクリート製品協会統一型（H3,250〜5,000）は B（砂質土）のみ・製品幅2,000mm・天端幅 T1=120mm・水抜孔付き。T5 は同型の各部寸法で、R・C・必要地耐力は標準型（H600〜3,000）の項目です（該当しない欄は「―」）。
※天端幅 T1（標準=100mm / 富山県統一型=120mm）。道路土工−擁壁工指針準拠。

データ出典: セキサンピーシー 2025年カタログ／大型L型擁壁（富山県コンクリート製品協会統一型 H3250〜5000）カタログ ②-22 掲載値
