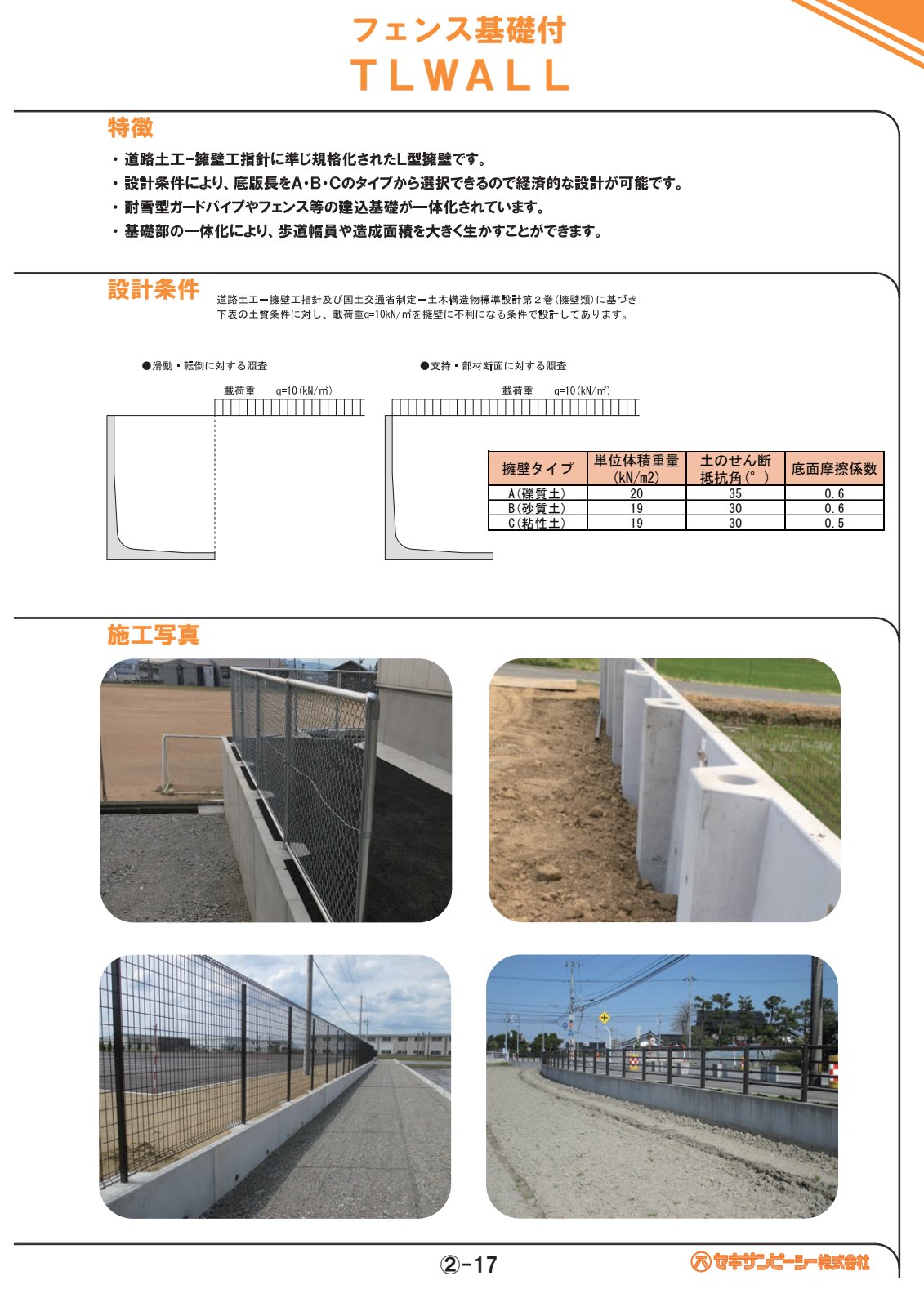

TL-WALL(フェンス付基礎)

道路土工指針準拠(フェンス一体型)

製品概要

擁壁工事とフェンス基礎工事を同時に完了。無駄を省いたスマートな境界・土留めブロック。

道路土工−擁壁工指針に準じて規格化されたL型擁壁で、安心してご採用いただけます。

設計条件により底版長をA（礫質土）・B（砂質土）・C（粘性土）の3タイプから選択でき、経済的な設計が可能です。

耐雪型ガードパイプやフェンス等の建込基礎が一体化されており、別途の基礎工事が不要です。

基礎部の一体化により、歩道幅員や造成面積を大きく生かすことができます。

規格・認定	道路土工−擁壁工指針
サイズ範囲	壁高H600〜3,000mm 天端幅100mm フェンス建込部上部240mm
対応用途	フェンス・耐雪型ガードパイプ建込基礎を一体化したL型擁壁（歩道部・造成地等）
土質荷重条件	載荷重q=10kN/m2 単位体積重量γ＝18～19ｋN/m3 せん断抵抗角Φ＝25°～30° 底面摩擦係数 μ＝0.5～0.6

※ 規格表の各寸法記号の位置は本図をご参照ください。

土質タイプ

全2区分

呼び名 (H) (mm)	底版幅 B (mm)	h (mm)	T1 (mm)	T2 (mm)	T3 (mm)	T4 (mm)	R (mm)	C (mm)	参考質量 (kg)	必要地耐力 (kN/m²)
900	800	600	100	80	100	95	150	40	867	42
1,000	850	600	100	80	100	95	150	40	954	47
1,100	950	650	100	85	110	110	200	45	1,154	49
1,200	1,000	650	100	85	110	110	200	45	1,242	54
1,250	1,000	650	100	85	110	110	200	45	1,277	57
1,300	1,050	650	100	85	125	125	200	45	1,331	58
1,400	1,100	650	100	85	125	125	200	45	1,419	63
1,500	1,200	650	100	85	125	125	200	45	1,527	65
1,600	1,250	700	100	90	140	140	250	50	1,810	70
1,700	1,300	700	100	90	140	140	250	50	1,899	74
1,750	1,350	700	100	90	140	140	250	50	1,954	75
1,800	1,350	700	100	90	155	155	250	50	1,989	79
1,900	1,400	700	100	90	155	155	250	50	2,078	83
2,000	1,500	700	100	90	155	155	250	50	2,188	85
2,100	1,550	750	100	95	170	170	300	60	2,574	90
2,200	1,600	750	100	95	170	170	300	60	2,664	94
2,250	1,650	750	100	95	170	170	300	60	2,720	95
2,300	1,650	750	100	95	185	185	300	60	2,755	99
2,400	1,750	750	100	95	185	185	300	60	2,866	100
2,500	1,800	750	100	95	185	185	300	60	2,956	105
2,600	1,850	800	100	100	215	215	350	70	3,444	110
2,700	1,900	800	100	100	215	215	350	70	3,535	114
2,750	1,950	800	100	100	215	215	350	70	3,592	115
2,800	1,950	800	100	100	215	215	350	70	3,626	118
2,900	2,000	800	100	100	215	215	350	70	3,718	123
3,000	2,100	800	100	100	215	215	350	70	3,831	124

呼び名 (H) (mm)	底版幅 B (mm)	h (mm)	T1 (mm)	T2 (mm)	T3 (mm)	T4 (mm)	R (mm)	C (mm)	参考質量 (kg)	必要地耐力 (kN/m²)
900	950	600	100	80	100	95	150	40	921	38
1,000	1,000	600	100	80	100	95	150	40	1,008	42
1,100	1,050	650	100	85	110	110	200	45	1,192	46
1,200	1,100	650	100	85	110	110	200	45	1,281	50
1,250	1,150	650	100	85	110	110	200	45	1,334	52
1,300	1,150	650	100	85	125	125	200	45	1,369	55
1,400	1,200	650	100	85	125	125	200	45	1,457	59
1,500	1,250	650	100	85	125	125	200	45	1,546	63
1,600	1,300	700	100	90	140	140	250	50	1,830	68
1,700	1,350	700	100	90	140	140	250	50	1,919	72
1,750	1,400	700	100	90	140	140	250	50	1,974	73
1,800	1,400	700	100	90	155	155	250	50	2,009	76
1,900	1,450	700	100	90	155	155	250	50	2,098	81

※土質タイプ（B：砂質土 / C：粘性土）をプルダウンで切替えて表示します。同じ呼び名 H でも、土質により底版幅 B・参考質量・必要地耐力が異なります（h・T1〜C の各部寸法は土質共通）。
※C（粘性土）タイプは H900〜1,900 の設定です。A（礫質土）タイプは別途お問い合わせください。
※フェンス・耐雪型ガードパイプ建込基礎を一体化。本体天端幅 T1=100mm 一定（フェンス建込部上部は別途240mm）。

データ出典: セキサンピーシー 2025年カタログ掲載値
