TL-WALL(可変コーナー)
道路土工指針準拠(コーナー対応)
製品概要
直角から緩やかなカーブまで自由自在。現場で発生する様々な角度の折れ曲がりを美しく処理するコーナー擁壁。
特徴と適応範囲
L型擁壁のコーナー部に対応
TL-WALL擁壁のコーナー（出隅・入隅）部分に使用する専用製品です。70〜180度に対応する右用・左用をご用意しています。
高さ H1000〜2000 に対応
呼び名（高さ）H1000〜H2000mmをラインアップし、現場の擁壁高さに合わせて選定いただけます。
施工長2000mmの標準設計
施工長L0=2000mmを基準とした設計で、直線部のTL-WALL擁壁と組み合わせた連続施工に適しています。
設計条件
| 規格・認定 | 道路土工−擁壁工指針準拠 |
|---|---|
| サイズ範囲 | 壁高H1,000〜2,000mm |
| 対応用途 | TL-WALL擁壁のコーナー部（隅角部）。 対応角度70〜180度 |
| 土質荷重条件 | 載荷重q=10kN/m2 単位体積重量γ＝18～19ｋN/m3 せん断抵抗角Φ＝25°～30° 底面摩擦係数 μ＝0.5～0.6 |

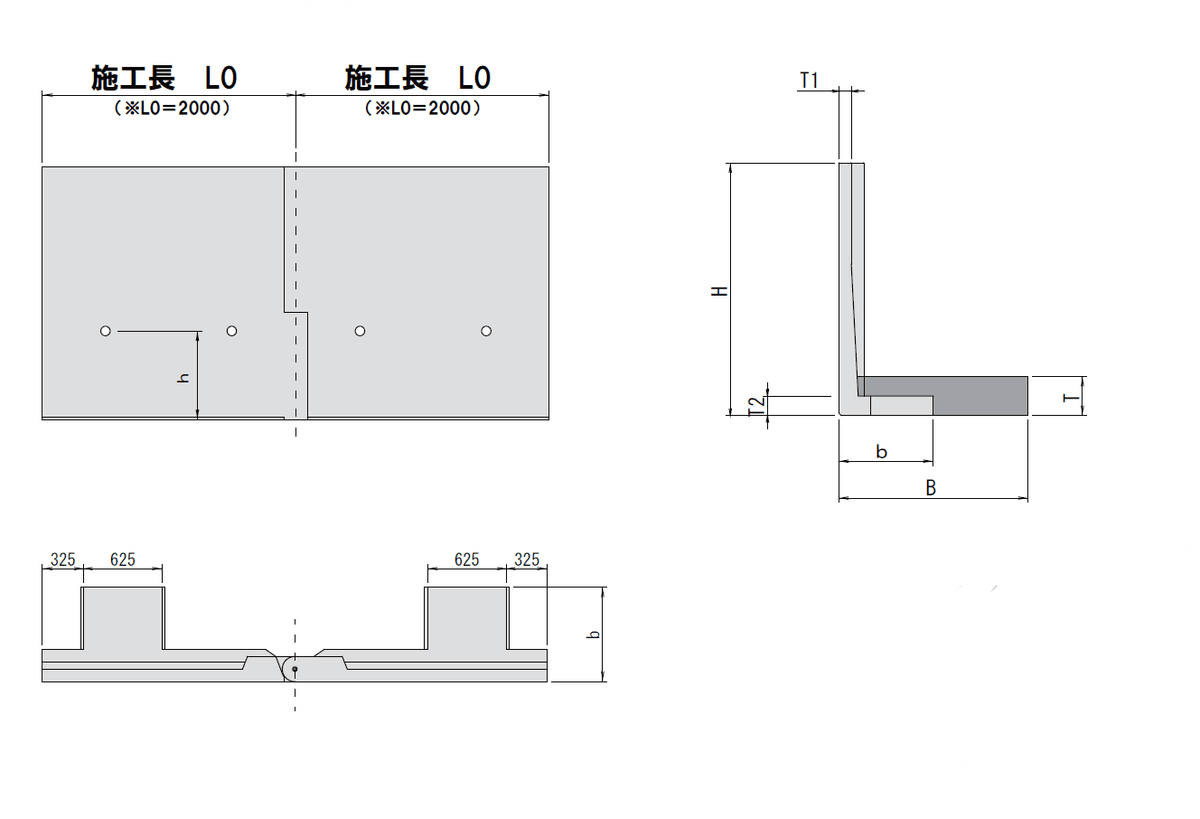

寸法図
※ 規格表の各寸法記号の位置は本図をご参照ください。
規格表
| 呼び名 (H) (mm) | 底版幅 B (mm) | T (mm) | b (mm) | h (mm) | T1 (mm) | T2 (mm) | 参考質量(右用) (kg) | 参考質量(左用) (kg) |
|---|---|---|---|---|---|---|---|---|
| 1,000 | 850 | 270 | 600 | 650 | 100 | 125 | 696 | 714 |
| 1,100 | 950 | 270 | 600 | 650 | 100 | 125 | 756 | 765 |
| 1,200 | 1,000 | 270 | 600 | 650 | 100 | 125 | 816 | 816 |
| 1,250 | 1,000 | 270 | 600 | 650 | 100 | 125 | 846 | 842 |
| 1,300 | 1,050 | 270 | 600 | 650 | 100 | 125 | 876 | 867 |
| 1,400 | 1,100 | 270 | 600 | 650 | 100 | 125 | 936 | 918 |
| 1,500 | 1,200 | 270 | 600 | 650 | 100 | 125 | 996 | 969 |
| 1,600 | 1,250 | 310 | 750 | 700 | 100 | 155 | 1,198 | 1,208 |
| 1,700 | 1,300 | 310 | 750 | 700 | 100 | 155 | 1,258 | 1,259 |
| 1,750 | 1,350 | 310 | 750 | 700 | 100 | 155 | 1,288 | 1,284 |
| 1,800 | 1,350 | 310 | 750 | 700 | 100 | 155 | 1,318 | 1,310 |
| 1,900 | 1,400 | 310 | 750 | 700 | 100 | 155 | 1,378 | 1,361 |
| 2,000 | 1,500 | 310 | 750 | 700 | 100 | 155 | 1,438 | 1,412 |
- ※コーナー（隅角部）用。施工長 L0=2,000mm。右用・左用をご用意。対応角度 70〜180度。
- ※寸法記号: B=底版幅、T=壁体厚、b=底版張出し長、h=底版高、T1=天端幅、T2=底版先端厚。

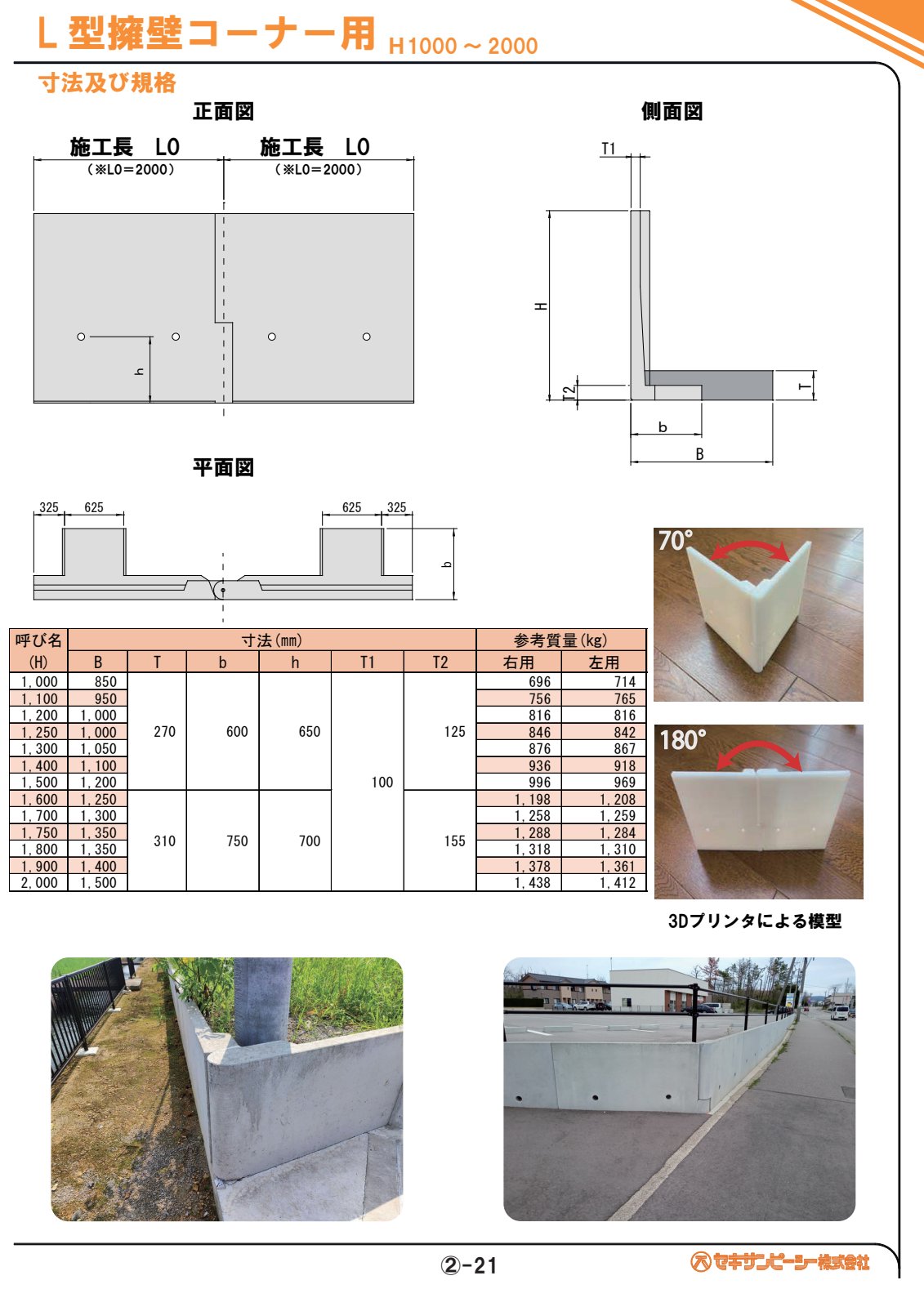

データ出典: セキサンピーシー 2025年カタログ（L型擁壁コーナー用 H1000〜2000 ②-21）掲載値
この製品の CAD データをダウンロード
CADダウンロード一覧ページの本製品の行へ移動します（DWG / JWW / SFC / BFO / PDF 形式）。
