WALL
擁壁
CP-WALL・TL-WALL・FL-WALL・SCP・Choi-Nose シリーズなど、安全で美しい街並みを支える各種プレキャスト擁壁・基礎ブロック。
LINEUP L型擁壁の用途・特徴
全6製品のサイズ・対応用途を一覧表示
L型擁壁の用途・特徴
全6製品のサイズ・対応用途を一覧表示セキサンピーシーが取り扱う L 型擁壁シリーズのサイズ・対応用途・土質荷重条件の一覧です。製品名をクリックすると詳細ページへ移動します。
| 製品名 | サイズ | 対応用途 | 土質荷重条件 |
|---|---|---|---|
| CP-WALL（道路用） 道路土工指針準拠 | 壁高H600〜5,000mm 天端幅120mm | 道路土工等におけるL型擁壁 | 載荷重q=10kN/m2 単位体積重量γ＝18～19ｋN/m3 せん断抵抗角Φ＝25°～30° 底面摩擦係数 μ＝0.6 |
| TL-WALL(道路用) 道路土工指針準拠 | 壁高H600〜3,000mm 天端幅100mm ※富山県型はHH3250～5,000ｍｍ | 道路土工等におけるL型擁壁 | 載荷重q=10kN/m2 単位体積重量γ＝18～19ｋN/m3 せん断抵抗角Φ＝25°～30° 底面摩擦係数 μ＝0.5～0.6 |

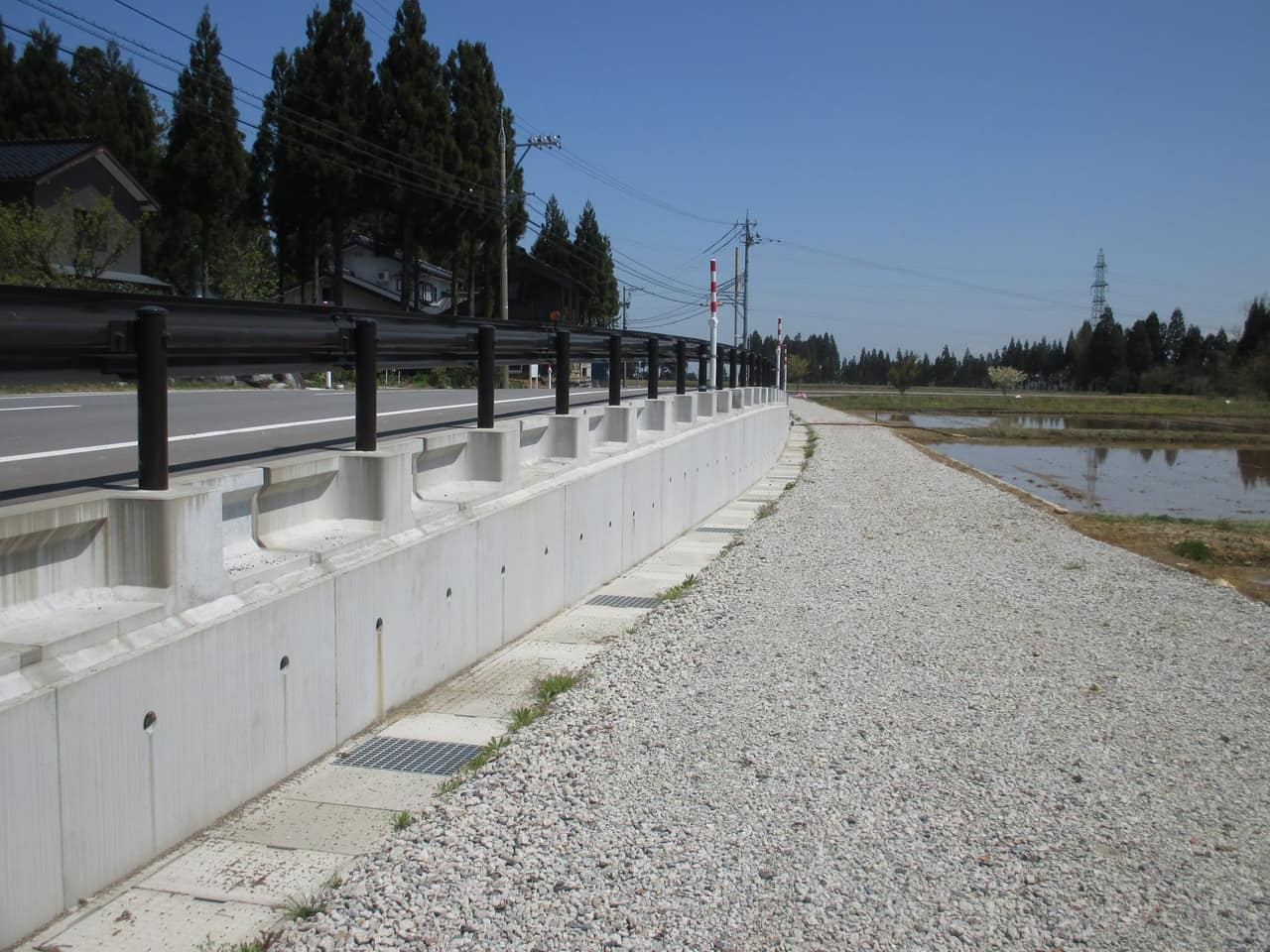

| TL-WALL(フェンス付基礎) 道路土工指針準拠(フェンス一体型) | 壁高H600〜3,000mm 天端幅100mm フェンス建込部上部240mm | フェンス・耐雪型ガードパイプ建込基礎を一体化したL型擁壁（歩道部・造成地等） | 載荷重q=10kN/m2 単位体積重量γ＝18～19ｋN/m3 せん断抵抗角Φ＝25°～30° 底面摩擦係数 μ＝0.5～0.6 |
| TL-WALL(可変コーナー) 道路土工指針準拠(コーナー対応) | 壁高H1,000〜2,000mm | TL-WALL擁壁のコーナー部（隅角部）。 対応角度70〜180度 | 載荷重q=10kN/m2 単位体積重量γ＝18～19ｋN/m3 せん断抵抗角Φ＝25°～30° 底面摩擦係数 μ＝0.5～0.6 |
| FL-WALL(大臣認定擁壁) 国土交通大臣認定 | 壁高H600〜3,000mm 標準施工長2,000mm（最小1mまで対応可） | 宅地造成（宅地擁壁）。宅地造成工事規制区域内 | 載荷重q=10kN/m2 安全率 常時1.5・地震時1.0 底面摩擦係数 μ＝tanΦ 単位体積重量γ＝18ｋN/m3（Ⅱ型）,γ＝16～19ｋN/m3（Ⅲ型） せん断抵抗角Φ＝25°～45°（Ⅱ型）,Φ＝25°～40°（Ⅲ型） 設計水平震度kh=0.200（Ⅱ型）,kh=0.250（Ⅲ型） |
| SCP(宅造準拠品) 宅造準拠品 | 壁高H600〜3,000mm 標準施工長2,000mm（最小1mまで対応可） 水抜き孔φ75mm | 宅地造成用L型擁壁 | 載荷重q=10kN/m2 単位体積重量γ＝18ｋN/m3 せん断抵抗角Φ＝25°～45° 底面摩擦係数 μ＝tanΦ（ただし0.6を超えない） 設計水平震度kh=0.200 安全率 常時1.5・地震時1.0 |
※ サイズ・対応用途・土質荷重条件は標準仕様の暫定値です。詳細仕様および特殊条件への対応はお問い合わせください。
