環境Choi-Nose
環境配慮型
製品概要
水平積による施工性の向上、施工の安全性確保を可能にしたブロック（環境型）です。護岸の安全性を確保した上で多様性のある環境創出が可能です。
特徴と適応範囲
安定性能
壁体重量は従来のブロック積工以上となっています。壁面植生部の幅が最大20mmとなっており、胴込材が流出しません。（割栗石50〜150mmを標準使用）
施工性能・安全性能
5分・3分勾配水平積の形状であり、施工性・安全性に優れています。また、基礎ブロックの使用により更に施工性が向上します。
環境性能
現地発生材の使用により、壁面植生部から植物の繁茂が期待できます。壁面の植生部は小動物、昆虫などの生息場になることが期待できます。ブロック面は周囲の景観に調和するように、擬石模様となっています。
設計条件
| 規格・認定 | 環境型 Choi-Nose 大型ブロック積み擁壁（3分勾配用 1:0.3 / 5分勾配用 1:0.5）。水平積・擬石模様 |
|---|---|
| サイズ範囲 | 控え B500mm、製品高 H＝500mm（3分）/750mm（5分）、製品幅 L500〜1,250mm。参考質量 114〜463kg |
| 対応用途 | 法面緑化・景観配慮型擁壁・護岸（多様性のある環境創出） |
| 土質荷重条件 | 3分勾配（1:0.3） / 5分勾配（1:0.5） |

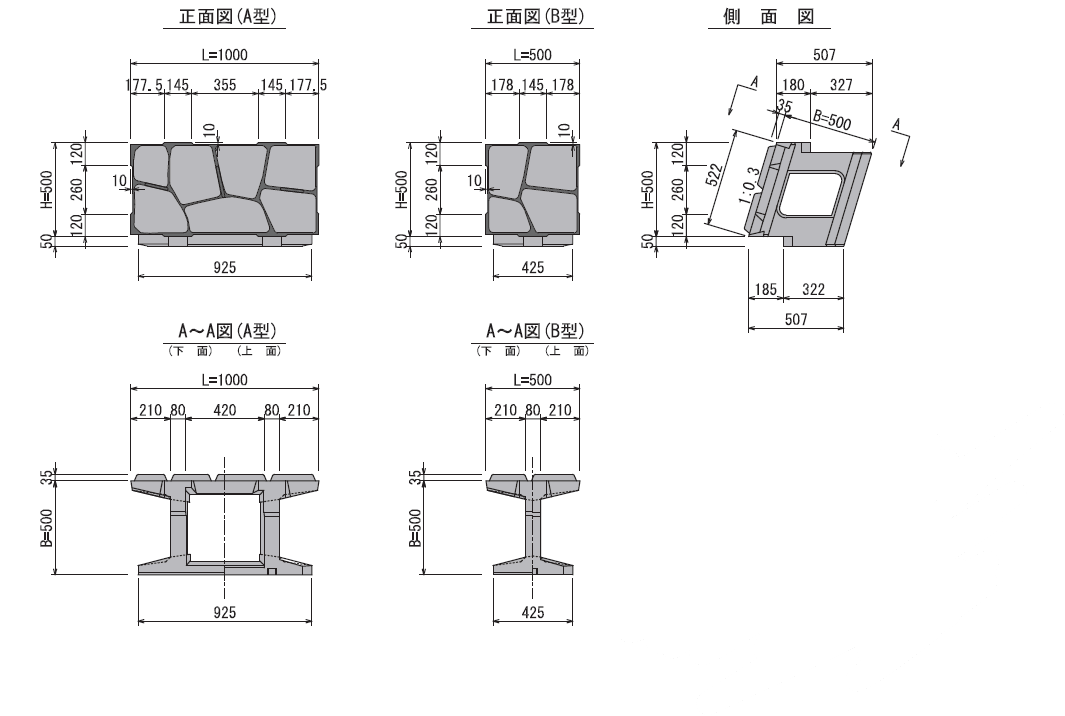

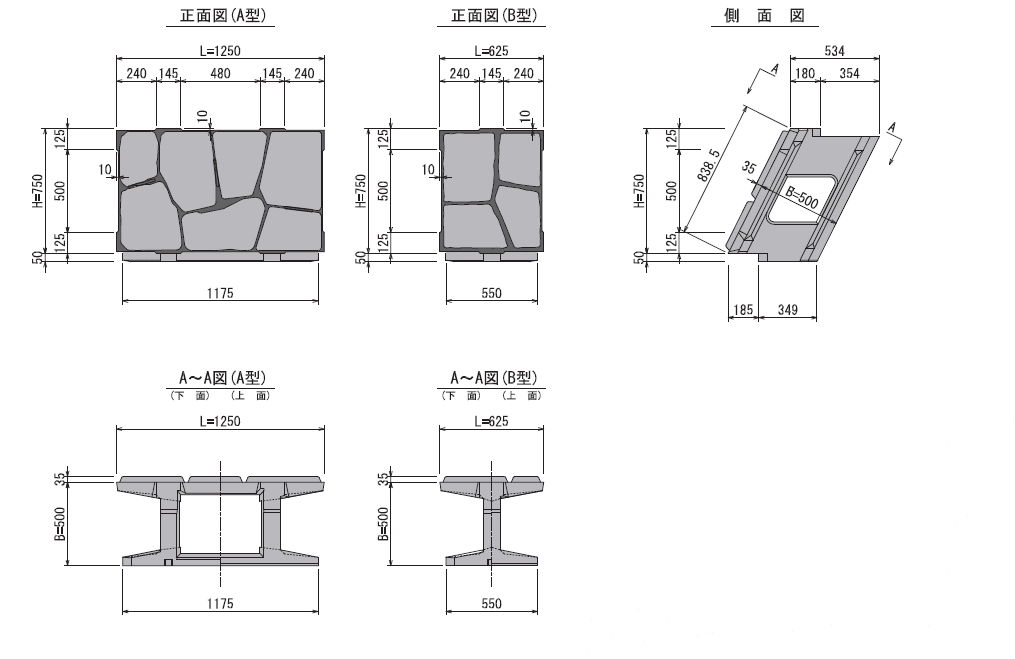

寸法図
※ 下の規格表のプルダウン（勾配タイプ等）を選ぶと、対応する寸法図に切り替わります。各寸法記号の位置は本図をご参照ください。
規格表
| 呼び名 | B (mm) | H (mm) | L (mm) | 参考質量 (kg) | 胴込材料 (m³/個) | 胴込材料 (m³/m²) |
|---|---|---|---|---|---|---|
| A型 | 500 | 500 | 1,000 | 238 | 0.169 | 0.324 |
| B型 | 500 | 500 | 500 | 114 | 0.086 | 0.33 |
| 呼び名 | B (mm) | H (mm) | L (mm) | 参考質量 (kg) | 胴込材料 (m³/個) | 胴込材料 (m³/m²) |
|---|---|---|---|---|---|---|
| A型 | 500 | 750 | 1,250 | 463 | 0.348 | 0.332 |
| B型 | 500 | 750 | 625 | 225 | 0.177 | 0.338 |
| C400型 | 500 | 400 | 1,250 | 258 | 0.192 | 0.343 |
| C500型 | 500 | 500 | 1,250 | 320 | 0.24 | 0.344 |
- ※勾配タイプ（3分勾配用 1:0.3 / 5分勾配用 1:0.5）をプルダウンで切替えて表示します。呼び名は型式（A型＝標準・B型＝半割・C型＝高さ調整）、B は控え、H は製品高さ、L は製品幅です。
- ※C500型の下端部は擬石模様なしのため、最下段にご使用ください。
- ※ブロック面積（m²/個）＝ H 直高 × 斜率 × L 延長。3分勾配用：0.522 m²/個（1.916 個/m²）、5分勾配用：1.048 m²/個（0.954 個/m²）。胴込材は割栗石50〜150mmを標準使用。
データ出典: セキサンピーシー 環境型 Choi-Nose 大型ブロック積み擁壁 カタログ（3分勾配用 ③-7 / 5分勾配用 ③-5）掲載値
この製品の CAD データをダウンロード
CADダウンロード一覧ページの本製品の行へ移動します（DWG / JWW / SFC / BFO / PDF 形式）。
