「ちょいと乗せるだけ」で完成。法面保護や土留め工事の常識を覆す、画期的なプレキャスト基礎。
特徴と適応範囲
水平積大型ブロック
水平積による施工性の向上、施工の安全性確保を可能にしたブロックです。3分・5分勾配で水平積の形状であり、施工性・安全性に優れています。また、基礎ブロックの使用によりさらに施工性が向上します。5分勾配用のみ本体に水抜パイプ(VPΦ75)を埋め込んだ水抜製品が規格化されており、現場での水抜パイプの設置が不要です。
設計条件
| 規格・認定 | Choi-Nose 大型ブロック積み擁壁（3分勾配用 1:0.3 / 5分勾配用 1:0.5）。水平積構造 |
|---|---|
| サイズ範囲 | 控え B＝350〜2,500mm（3分: 控50〜100 / 5分: 控35〜250）、製品高 H750mm・製品幅 L1,250mm。参考質量 400〜1,254kg |
| 対応用途 | 法面保護・土留め用の大型ブロック積み擁壁 |
| 土質荷重条件 | 3分勾配（1:0.3） / 5分勾配（1:0.5） |

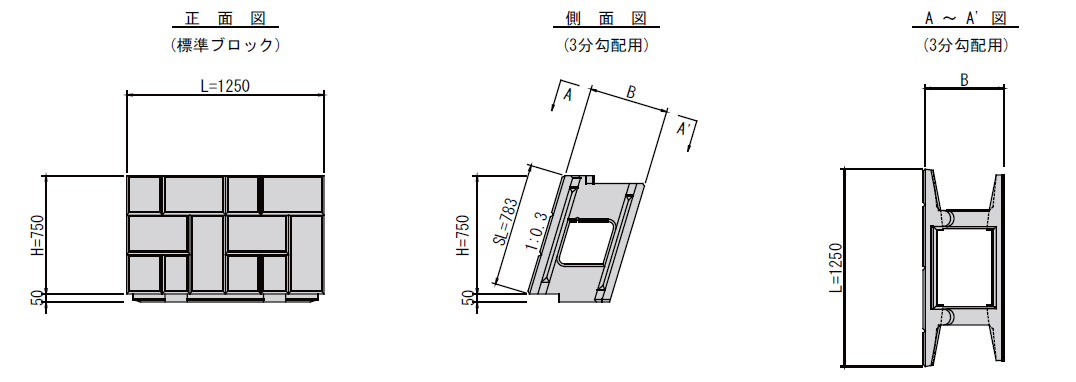

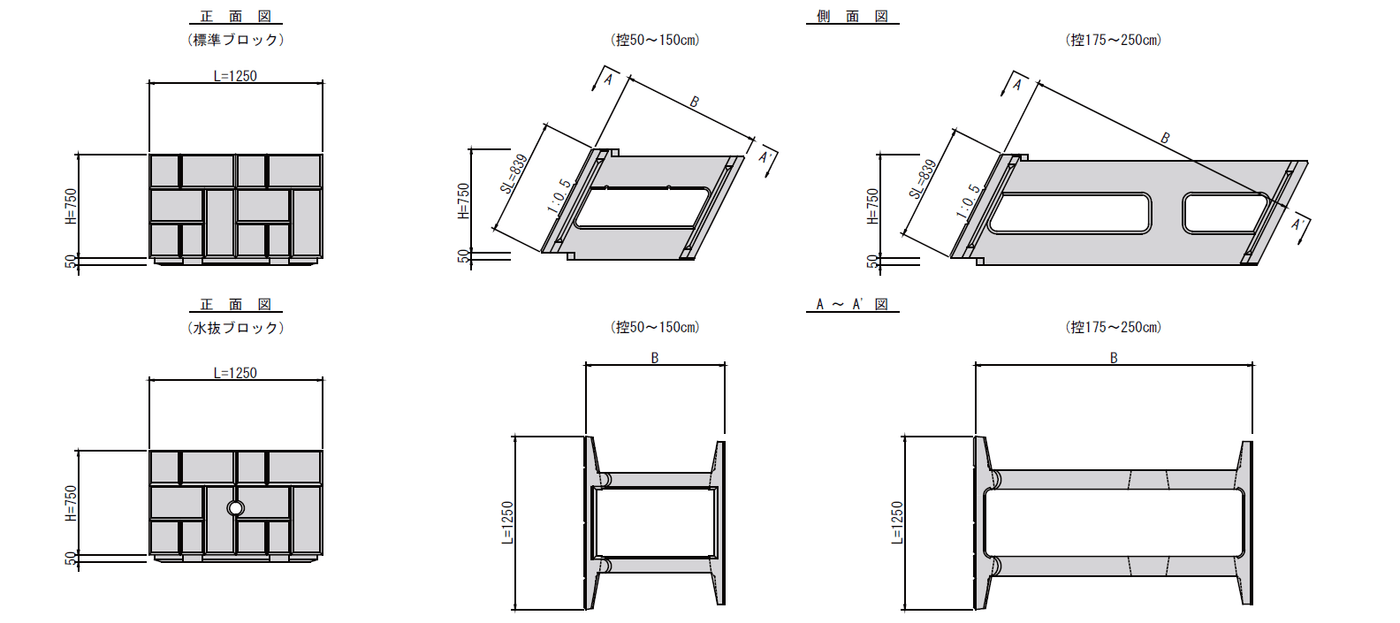

寸法図
※ 下の規格表のプルダウン（勾配タイプ等）を選ぶと、対応する寸法図に切り替わります。各寸法記号の位置は本図をご参照ください。
規格表
| 呼び名 | B（控え） (mm) | H (mm) | L (mm) | 参考質量 (kg) | 胴込量 (m³/個) | 胴込量 (m³/m²) |
|---|---|---|---|---|---|---|
| 控50 | 500 | 750 | 1,250 | 409 | 0.325 | 0.332 |
| 控75 | 750 | 750 | 1,250 | 470 | 0.543 | 0.555 |
| 控100 | 1,000 | 750 | 1,250 | 530 | 0.761 | 0.778 |
| 呼び名 | B（控え） (mm) | H (mm) | L (mm) | 参考質量 (kg) | 胴込量 (m³/個) | 胴込量 (m³/m²) |
|---|---|---|---|---|---|---|
| 控35 | 350 | 750 | 1,250 | 400 | 0.207 | 0.198 |
| 控45 | 450 | 750 | 1,250 | 426 | 0.301 | 0.287 |
| 控50 | 500 | 750 | 1,250 | 439 | 0.348 | 0.332 |
| 控75 | 750 | 750 | 1,250 | 503 | 0.581 | 0.554 |
| 控100 | 1,000 | 750 | 1,250 | 568 | 0.815 | 0.778 |
| 控125 | 1,250 | 750 | 1,250 | 633 | 1.049 | 1.001 |
| 控150 | 1,500 | 750 | 1,250 | 697 | 1.283 | 1.224 |
| 控175 | 1,750 | 750 | 1,250 | 1,000 | 1.413 | 1.348 |
| 控200 | 2,000 | 750 | 1,250 | 1,085 | 1.639 | 1.564 |
| 控225 | 2,250 | 750 | 1,250 | 1,170 | 1.864 | 1.779 |
| 控250 | 2,500 | 750 | 1,250 | 1,254 | 2.089 | 1.993 |
- ※勾配タイプ（3分勾配用 1:0.3 / 5分勾配用 1:0.5）をプルダウンで切替えて表示します。呼び名は控え寸法（控50＝控え B500mm）、H は製品高さ、L は製品幅です。
- ※ブロック面積（m²/個）＝ H 直高 × 斜率 × L 延長。3分勾配用：0.978 m²/個（1.022 個/m²）、5分勾配用：1.048 m²/個（0.954 個/m²）。
- ※5分勾配用のみ、本体に水抜パイプ（VPΦ75）を埋め込んだ水抜ブロックが規格化されています。

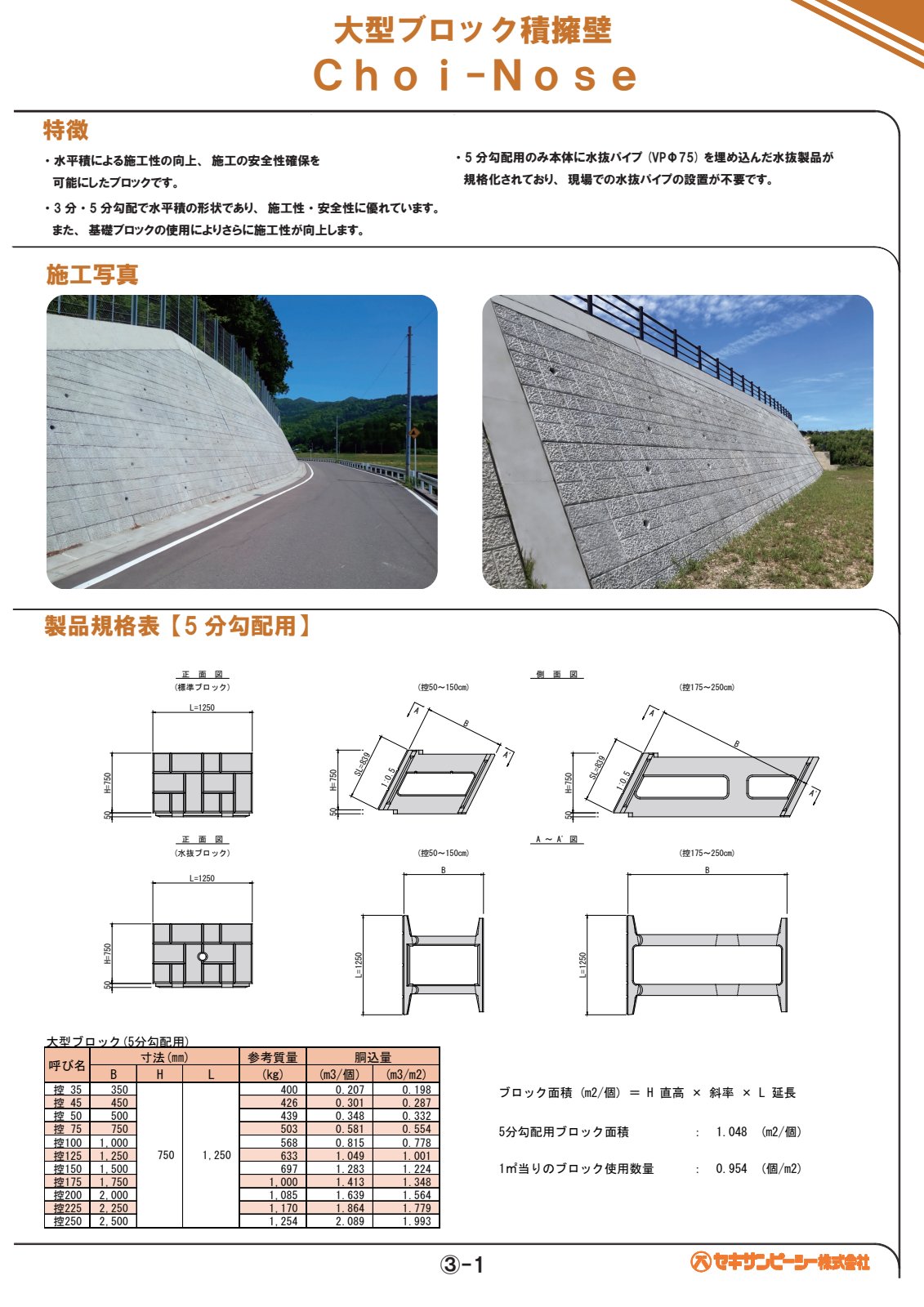

データ出典: セキサンピーシー Choi-Nose 大型ブロック積み擁壁 カタログ（3分勾配用 ③-3 / 5分勾配用 ③-1）掲載値
この製品の CAD データをダウンロード
CADダウンロード一覧ページの本製品の行へ移動します（DWG / JWW / SFC / BFO / PDF 形式）。
