FL-WALL(大臣認定擁壁)

国土交通大臣認定

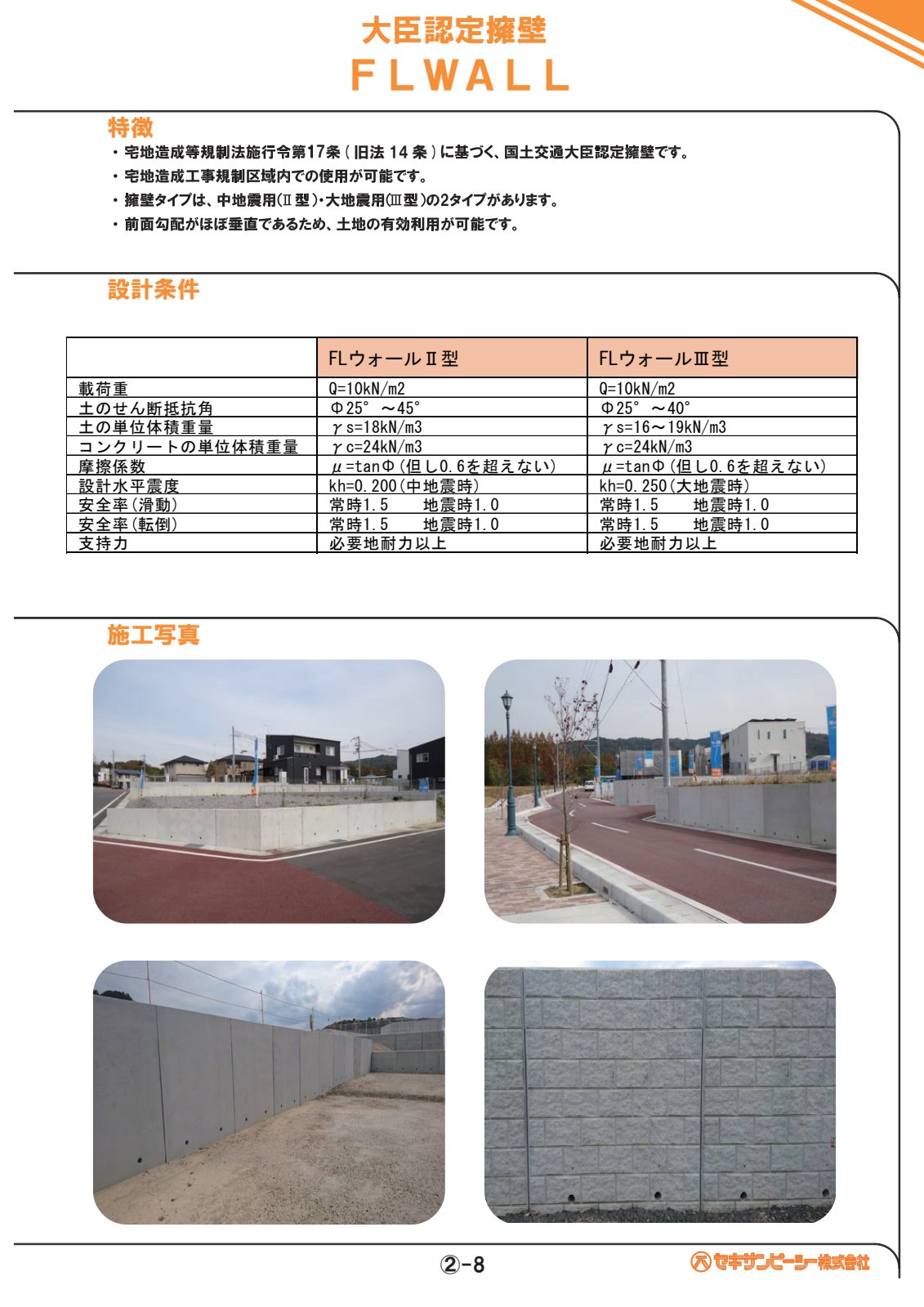

製品概要

国土交通大臣の認定を取得。最高レベルの安全性を誇る高品質プレキャスト擁壁。宅造法基準クリア。

宅地造成等規制法施行令第17条（旧法14条）に基づく国土交通大臣認定擁壁です。FLウォールⅢ型は認定書（国北整都住第18号）を取得しています。

宅地造成工事規制区域内で使用でき、宅地擁壁として求められる基準に適合した製品です。

中地震用（Ⅱ型／設計水平震度kh=0.200）と大地震用（Ⅲ型／kh=0.250）の2タイプがあり、要求性能に応じて選定できます。Ⅲ型は連結金具による製品連結に対応します。

前面勾配がほぼ垂直のため、敷地を無駄なく使え、土地の有効利用が可能です。

規格・認定	宅地造成等規制法施行令第17条（旧法14条））
サイズ範囲	壁高H600〜3,000mm 標準施工長2,000mm（最小1mまで対応可）
対応用途	宅地造成（宅地擁壁）。宅地造成工事規制区域内
土質荷重条件	載荷重q=10kN/m2　安全率常時1.5・地震時1.0 底面摩擦係数 μ＝tanΦ 単位体積重量γ＝18ｋN/m3（Ⅱ型）,γ＝16～19ｋN/m3（Ⅲ型）せん断抵抗角Φ＝25°～45°（Ⅱ型）,Φ＝25°～40°（Ⅲ型）設計水平震度kh=0.200（Ⅱ型）,kh=0.250（Ⅲ型）

※ 規格表の各寸法記号の位置は本図をご参照ください。

DIMENSIONS

呼び名	H	B	L	h	H1	D1	D2	T1	T2	j	K	a	b	c	d	e	重量(kg)
750	750	600	2000	640	250	110	102	110	110	8	110	150	-	225	600	500	674
1000	1000	750	2000	890	500	110	100	110	110	10	110	150	-	375	600	500	880
1250	1250	900	2000	1140	250	110	110	110	110	13	110	150	-	350	600	500	1106
1500	1500	1100	2000	1390	500	110	110	110	110	15	110	150	-	550	600	500	1344
1750	1750	1200	2000	1600	250	110	116	150	150	18	150	150	650	500	650	500	1807
2000	2000	1400	2000	1850	500	110	110	150	150	20	150	150	650	700	650	500	2048
2250	2250	1500	2000	2070	250	120	128	180	180	23	180	150	650	650	650	500	2663
2500	2500	1700	2000	2320	500	120	120	180	180	25	180	150	650	850	650	500	2926
2750	2750	1800	2000	2530	250	120	131	220	220	28	220	150	800	800	800	500	3684
3000	3000	2000	2000	2780	500	120	120	220	220	30	220	150	800	1000	800	500	3949

DESIGN CONDITIONS

項目	長期(常時)	長期(フェンス荷重時)	短期(地震時)
積載荷重	Q=10 kN/㎡	Q=10 kN/㎡	Q=10 kN/㎡
土の内部摩擦角	φ=25°〜45°	φ=25°〜45°	φ=25°〜45°
安定計算用壁面摩擦角	δ=φ/2	δ=φ/2	δ=φ
断面計算用壁面摩擦角	δ=φ/2	δ=φ/2	δ=φ/2
摩擦係数	μ=tanφ(μ≦0.6)	μ=tanφ(μ≦0.6)	μ=tanφ(μ≦0.6)
土圧公式	クーロン公式	クーロン公式	物部・岡部の式
土の単位体積重量	γs=18 kN/㎥	γs=18 kN/㎥	γs=18 kN/㎥
コンクリート単位体積重量	γc=24 kN/㎥	γc=24 kN/㎥	γc=24 kN/㎥
フェンス荷重	―	Pf=1.0 kN/m	―

素材	項目	長期(常時)	長期(フェンス荷重時)	短期(地震時)
コンクリート	設計基準強度	Fc = 30 N/m㎡	Fc = 30 N/m㎡	Fc = 30 N/m㎡
コンクリート	許容圧縮応力度	fc = 10 N/m㎡	fc = 20 N/m㎡	fc = 20 N/m㎡
コンクリート	許容せん断応力度	fs = 0.8 N/m㎡	fs = 1.2 N/m㎡	fs = 1.2 N/m㎡
鉄筋	許容引張応力度	ft = 195 N/m㎡	ft = 295 N/m㎡	ft = 295 N/m㎡

項目	長期(常時)	長期(フェンス荷重時)	短期(地震時)
転倒	安全率 1.5 以上	安全率 1.0 以上	安全率 1.0 以上
滑動	安全率 1.5 以上	安全率 1.0 以上	安全率 1.0 以上
支持	許容地耐力以下	許容地耐力以下	許容地耐力以下

DIMENSIONS

呼び名	H	B	L	h	H1	B1	D1	D2	T1	T2	j	K	a	b	c	d	e	重量(kg)
750	750	600	2000	640	250	-	110	102	110	110	8	110	150	-	225	600	500	674
1000	1000	750	2000	890	500	-	110	100	110	110	10	110	150	-	375	600	500	880
1250	1250	900	2000	1140	250	-	110	110	110	110	13	110	150	-	350	600	500	1106
1500	1500	1100	2000	1390	500	-	110	110	110	110	15	110	150	-	550	600	500	1344
1750	1750	1250	2000	1600	250	-	110	115	150	150	18	150	150	650	550	650	500	1835
2000	2000	1450	2000	1850	500	50	110	110	150	150	20	150	150	650	750	650	500	2074
2250	2250	1650	2000	2070	250	-	120	122	180	180	23	180	150	650	800	650	500	2753
2500	2500	1800	2000	2320	500	100	120	120	180	180	25	180	150	650	950	650	500	2984
2750	2750	2000	2000	2530	250	-	120	120	220	220	28	220	150	800	1000	800	500	3805
3000	3000	2150	2000	2780	500	150	120	120	220	220	30	220	150	800	1150	800	500	4035

DESIGN CONDITIONS

項目	長期(常時)	長期(フェンス荷重時)	短期(地震時)
積載荷重	Q=10 kN/㎡	Q=10 kN/㎡	Q=10 kN/㎡
土の内部摩擦角	φ=25°〜40°	φ=25°〜40°	φ=25°〜40°
安定計算用壁面摩擦角	δ=φ/2	δ=φ/2	δ=φ
断面計算用壁面摩擦角	δ=φ/2	δ=φ/2	δ=φ/2
摩擦係数	μ=tanφ(μ≦0.6)	μ=tanφ(μ≦0.6)	μ=tanφ(μ≦0.6)
設計水平震度	―	―	Kh=0.225, 0.25
土圧公式	クーロン公式	クーロン公式	物部・岡部の式
土の単位体積重量	γs=16〜19 kN/㎥	γs=16〜19 kN/㎥	γs=16〜19 kN/㎥
コンクリート単位体積重量	γc=24 kN/㎥	γc=24 kN/㎥	γc=24 kN/㎥
フェンス荷重	―	Pf=1.0 kN/m	―

素材	項目	長期(常時)	長期(フェンス荷重時)	短期(地震時)
コンクリート	設計基準強度	Fc = 30 N/m㎡	Fc = 30 N/m㎡	Fc = 30 N/m㎡
コンクリート	許容圧縮応力度	fc = 10 N/m㎡	fc = 20 N/m㎡	fc = 20 N/m㎡
コンクリート	許容せん断応力度	fs = 0.8 N/m㎡	fs = 1.2 N/m㎡	fs = 1.2 N/m㎡
鉄筋	許容引張応力度	ft = 195 N/m㎡	ft = 295 N/m㎡	ft = 295 N/m㎡

項目	長期(常時)	長期(フェンス荷重時)	短期(地震時)
転倒	安全率 1.5 以上	安全率 1.0 以上	安全率 1.0 以上
滑動	安全率 1.5 以上	安全率 1.0 以上	安全率 1.0 以上
支持	許容地耐力以下	許容地耐力以下	許容地耐力以下
