WALL

SCP(宅造準拠品)

宅造準拠品

製品概要

宅地造成等規制法に準拠。住宅地盤の構築に最適な、使い勝手の良いプレキャスト擁壁。

建築基準法施行令第79条に準拠した宅地造成用L型擁壁です。

底版に開口があるため、モルタル充填工法による施工が可能です。

製品同士を連結金具で連結でき、安定した一体的な施工が行えます。

前面勾配がほぼ垂直（1％）のため、土地の有効活用が可能です。

規格・認定	建築基準法施行令第79条準拠
サイズ範囲	壁高H600〜3,000mm 標準施工長2,000mm（最小1mまで対応可）水抜き孔φ75mm
対応用途	宅地造成用L型擁壁
土質荷重条件	載荷重q=10kN/m2 単位体積重量γ＝18ｋN/m3 せん断抵抗角Φ＝25°～45° 底面摩擦係数 μ＝tanΦ（ただし0.6を超えない）設計水平震度kh=0.200 安全率常時1.5・地震時1.0

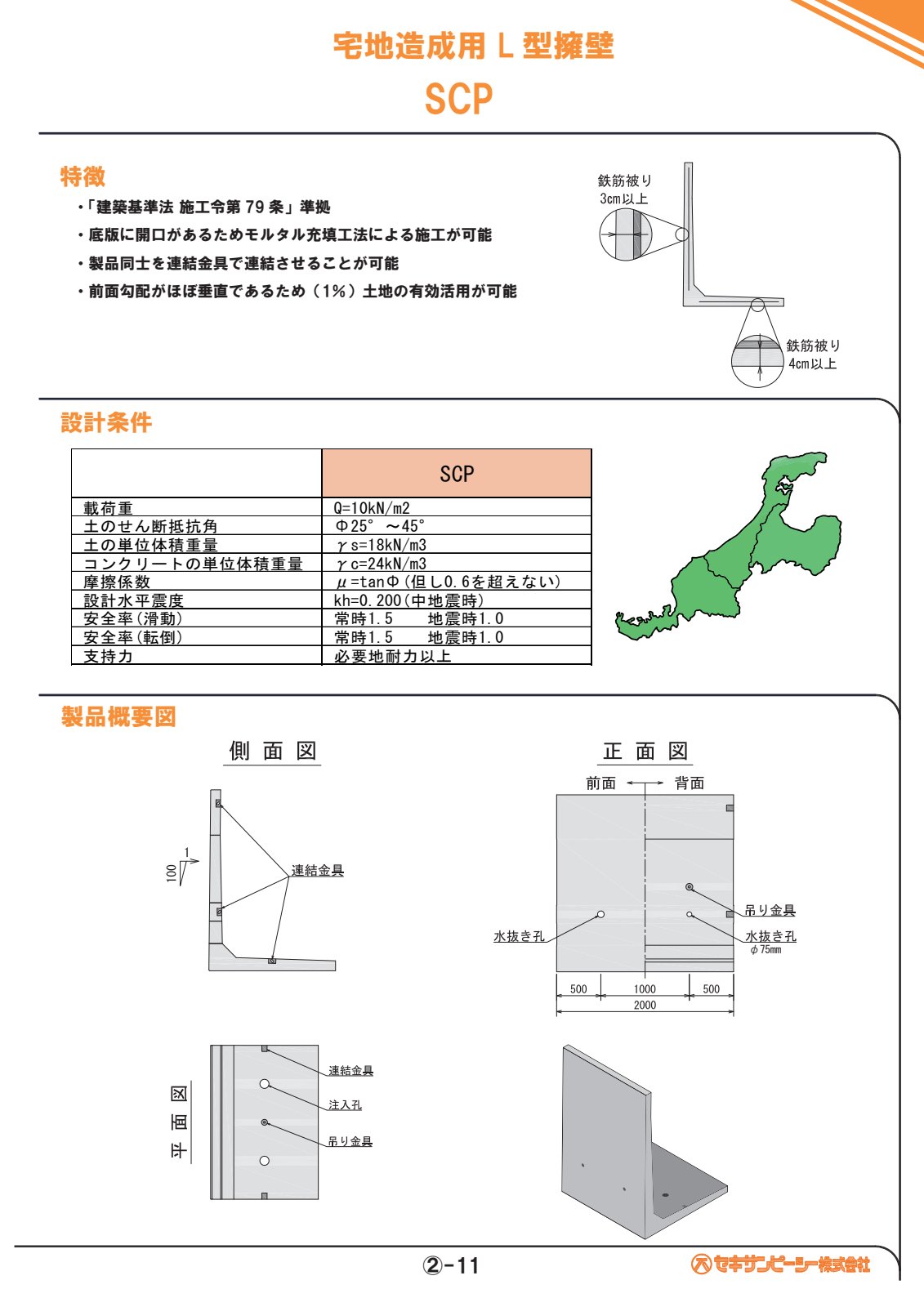

※ 規格表の各寸法記号の位置は本図をご参照ください。

呼び名 (H) (mm)	底版幅 B (mm)	h (mm)	D1 (mm)	D2 (mm)	T1 (mm)	T2 (mm)	K (mm)	参考質量 (kg)	必要地耐力 (kN/m²)
600	600	450	110	102	110	110	110	595	36
700	600	550	110	102	110	110	110	648	45
750	600	600	110	100	110	110	110	674	50
800	750	600	110	100	110	110	110	774	45
900	750	600	110	100	110	110	110	827	54
1,000	750	600	110	100	110	110	110	879	64
1,100	900	600	110	110	110	110	110	1,027	62
1,200	900	600	110	110	110	110	110	1,079	71
1,250	900	600	110	110	110	110	110	1,106	77
1,300	1,100	600	110	110	110	110	110	1,238	67
1,400	1,100	600	110	110	110	110	110	1,291	75
1,500	1,100	600	110	110	110	110	110	1,343	84
1,600	1,200	650	110	116	150	150	150	1,728	86
1,700	1,200	650	110	116	150	150	150	1,781	96
1,750	1,200	650	110	116	150	150	150	1,807	101
1,800	1,400	650	110	110	150	150	150	1,942	90
1,900	1,400	650	110	110	150	150	150	1,995	98
2,000	1,400	650	110	110	150	150	150	2,048	107
2,100	1,500	650	120	128	180	180	180	2,576	109
2,200	1,500	650	120	128	180	180	180	2,634	118
2,250	1,500	650	120	128	180	180	180	2,662	123
2,300	1,700	650	120	120	180	180	180	2,810	112
2,400	1,700	650	120	120	180	180	180	2,868	121
2,500	1,700	650	120	120	180	180	180	2,925	130
2,600	1,800	800	120	131	220	220	220	3,598	131
2,700	1,800	800	120	131	220	220	220	3,655	141
2,750	1,800	800	120	131	220	220	220	3,684	146
2,800	2,000	800	120	120	220	220	220	3,833	134
2,900	2,000	800	120	120	220	220	220	3,891	143
3,000	2,000	800	120	120	220	220	220	3,949	152
